使用 Convert(转换)工具将实体转换为钣金,或操作现有的钣金主体

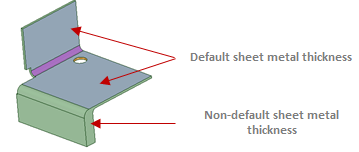

时,只有被默认钣金厚度分开的钣金面会显示为蓝色,但如下图所示,不会以蓝色显示厚度与默认值不同的钣金:
将设计转换为钣金后,可以使用 Sheet Metal(钣金)选项卡 Import(导入)功能组的 Identify(识别)工具标注
钣金几何,如形状、褶边、接榫、圆缘、槽口和角撑。
也可使用 Select(选择)>Using Box(使用框)来识别钣金几何。框选预定义钣金几何的前面和后面。
部分几何将被自动识别,但其它几何必须手动分配。高亮颜色将改变以指示已经识别的几何。钣金对象。
转换的钣金零件中的对象必须在展开前识别。
单击 Sheet Metal(钣金)选项卡 Import(导入)功能组中的 Identity(识别)工具。
通过单击相应工具向导,可根据需要识别以下各个对象。完成后单击 Complete(完成)。
Beads(圆缘):选择高亮显示的圆缘或选择面以识别为圆缘。
Forms(形状):选择高亮显示的形状或选择面以识别为形状。
Formed Bends(成形折弯):选择高亮显示的成形折弯或选择面以识别为成形折弯。
Gussets(角撑):选择高亮显示的角撑或选择面以识别为角撑。
Hems(褶边):选择高亮显示的褶边或选择面以识别为褶边。
Joggles(接榫):选择高亮显示的接榫或选择面以识别为接榫。
Notches(槽口):选择高亮显示的槽口或选择面以识别为槽口。
Tabs(突起):选择高亮显示的突起或选择面以识别为突起。

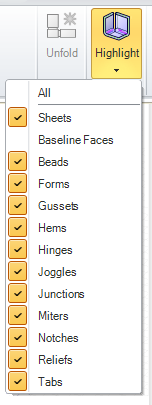

从 Sheet Metal(钣金)选项卡 Show(显示)功能组的 Highlight(高亮显示)下拉菜单中,选择 All(所有)或其它选项:
自动识别形状。
自动识别褶边。
选择两个折弯以识别接榫。
选择前面和后面以识别圆缘。
选择厚度边以识别槽口。
自动识别角撑。

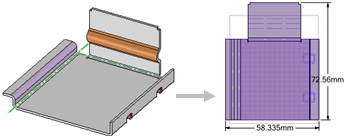

识别几何后展开钣金设计。
以下工具向导将逐步指导您完成整个操作过程。使用 Tab 键可在它们之间进行循环切换。一旦工具向导发生切换,光标也可能发生变化,以反映出当前处于活动状态的向导。
|
使用 Beads(圆缘)工具向导以查找和识别圆缘。 |
|
使用 Forms(形状)工具向导以查找和识别零件上成形的钣金细节。 |
|
使用 Formed Bends(成形折弯)工具向导以查找和识别成形折弯。 |
|
使用 Gussets(角撑)工具向导以查找和识别角撑。 |
|
使用 Gussets(褶边)工具向导以查找和识别褶边。 |
|
使用 Joggles(接榫)工具向导以查找和识别接榫。 |
|
使用 Notches(槽口)工具向导以查找和识别槽口。 |
|
使用 Tabs(突起)工具向导以识别突起。 |
|
使用 Reliesf(止裂槽)工具向导以识别止裂槽。 |
|
使用 Complete(完成)工具向导以完成各个识别。 |
