点焊教程

本教程将指导您如何在零件上定义点草图栅格中的单个位置。没有长、宽、高的二位对象。例如原点、轴点和顶点。使用“点”工具在草图栅格上草绘点。点可用作尺寸参考，从而进行分割，或在线或曲线上创建点以绘制三点圆。焊并在 ANSYS Mechanical 中对其进行分析。

步骤 1：打开文档

1. 单击下方链接并将文件保存至电脑：

   spotweld.scdoc。

   如果使用在线帮助版本，模型将以 zip 文件形式下载。需要将其保存到本地磁盘中，并将文件扩展名“.zip”更改为“.scdoc”

2. 在 SpaceClaim 中打开文档可以包含设计版本、相关图纸以及三维标记可创建以突出并沟通设计不同版本之间差异的幻灯片。幻灯片任意组出现在“群组”选项卡中的对象集。可以创建任何所选对象集合的组。选择、Alt + 选择、移动锚点、轴和标尺尺寸信息均存储在组中。合的模型文件 (.scdoc) 。。

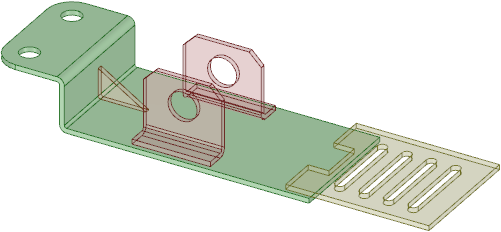

   设计如下所示：
