定义点焊

SpaceClaim 在线帮助

现在可在设计中定义点 Closed 焊的第一项设置。

继续下一步之前，请阅读定义焊点以熟悉点焊工具。

点焊工具的四个工具向导 Closed 特定于所选工具的功能。为：

	Select Base Faces（选择基准面）工具向导见“工具向导”可选择定义焊点所在的面。应选择单个面或一系列相切面。
	Select Guiding Edges（选择导向边）工具向导可定义将沿其定义焊点的边。
	Select Mating Faces（选择配对面）工具向导将从自动检测的面更改配对面。可选择多个面。单击一个配对面将移除所有之前选择的面，按住 Ctrl 键可添加一个面。
	Complete（完成）工具向导将完成点焊定义。

在 Prepare（准备）选项卡的 Define（定义）功能组中单击 Spot Weld（点焊）。
选择基准面。将在此面上定义焊点。应选择单个面或一系列相切面。
1. Select base face（选择基准面）工具向导应处于活动状态。
2. 将鼠标悬停在如图所示的红色面上：
3. 向前滚动鼠标滚轮以选择底面：

  注意：如果文件菜单中的导航选项已被更改，则需要在滚动鼠标滚轮时按住 Ctrl 键。

  将在此面上定义焊点。应选择单个面或一系列相切面。
选择导向边将沿此边定义焊点。该工具会搜寻配对边。
1. Select guiding edges（选择导向边）工具向导应处于活动状态。
2. 选择基准面的前边：

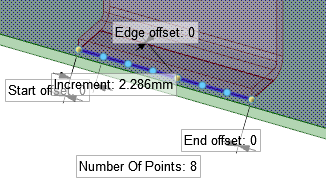

  点焊将沿此边放置：
