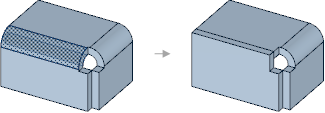

Используйте параметр инструмента
Junction (Соединение), чтобы задать тип соединения по умолчанию или изменить тип существующего соединения. Тип соединения можно менять как для соединений с вырезами для снятия напряжения, так и без вырезов.
Значок на параметре инструмента Junction (Соединение) меняется, чтобы отразить текущий тип соединения. Этот параметр сохраняется до закрытия программы SpaceClaim пользователем. Тип соединения также можно найти в разделе Sheet Metal (Листовой металл) на панели Properties (Свойства) при выборе соединения.
Щелкните параметр Junctions (Соединения) в группе Highlight (Выделение), чтобы выделить все соединения в конструкции из листового металла.
Выберите параметр инструмента Junction (Соединение) в группе Create (Создать) на вкладке Sheet Metal (Листовой металл):
|
Bend (Изгиб) |
Традиционный, закругленный изгиб между двумя стенками листового металла. |
|
|
Full Overlap (Полное наложение) |
Одна стенка накладывается на другую. |
|
|
Partial Overlap (Частичное наложение) |
Одна стенка накладывается на другую наполовину. |
|
|
No Overlap (Нет наложения) |
Стенки встречаются, но не накладываются друг на друга. |
|
|
Sharp (Острое) |
Удаляет вырезы и изгибы из геометрического элемента и возвращает их на оболочку, где нет внутренних или наружных радиусов. (Можно также повернуть «кромку» с углом 180°, чтобы создать бортик под углом 90°.) |
|
|
Flange (Бортик) |
Одна сторона соединения изгибается, а другая остается прямой. Используйте параметр Reverse (Обратный), чтобы поменять местами изгибаемую и прямую стороны. |
|
|
None (Нет) |
Это соединение больше не будет распознаваться программой SpaceClaim. |
Выбранный тип соединения сохраняется как тип по умолчанию для данного сеанса, поэтому все соединения, созданные инструментом Pull (Вытягивание)
, будут иметь данный тип.
Выберите ребро или грань соединения.
Чтобы выбрать несколько соединений, щелкните на них, удерживая нажатой клавишу Ctrl.
Выберите параметр инструмента Junction (Соединение).

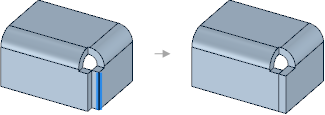

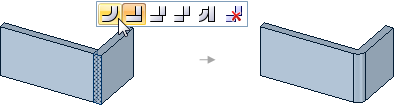

Можно также выбрать параметр на мини-панели инструментов или изменить значение Junction type (Тип соединения) в разделе Sheet Metal (Листовой металл) на панели Properties (Свойства).
