Свойства листового металла

Можно изменять толщину, внутренний радиус и К-факторПараметр изгибов в детали из металлического листа для вычисления радиуса изгиба. К-фактор — это процентное соотношение толщины металла, которое зависит от таких факторов как материал и тип изгиба. Относится к глубине нейтральной оси; линия на листе, при которой длина не изменяется при сгибе листа. Внутренняя часть изгиба находится под сжатием, внешняя часть — под напряжением, а нейтральная ось находится в каком-то месте между центральной точкой материала (К-фактор=0,50) и точкой ближе к внутренней части изгиба (К-фактор=0,25). компонентов листового металла на панели Properties (Свойства). Изменение свойств компонента влияет на все объекты в компоненте. Измененные значения свойств отображаются жирным шрифтом. Можно задать значения по умолчанию для компонентов листового металла с помощью настройки параметров листового металла. Удалите измененное значение свойства, чтобы вернуть значение по умолчанию.

Толщина листового металла поддерживается связью смещения. КомпонентОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. в конструкции, включая компонент конструкции высшего уровня. Каждый компонент содержит какое-либо количество объектов, таких как твердые тела и поверхности, и может содержать подкомпоненты. Компонент может рассматриваться как деталь. Компоненты можно сохранять как отдельный файл. Внешний компонент — это другая конструкция, вставленная как компонент вашей конструкции. Превращение компонента во внутренний предотвращает внесение изменений в файл внешнего компонента. Внешний компонент также можно создать, сохранив компонент как отдельный файл. См. «Легковесные компоненты», «СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент»» листового металла сохраняет свои свойства при его перемещении в компонент не из листового металла.

Изменение свойств детали из листового металла

1. Выберите компонент листового металла в дереве структуры.

2. Измените следующие параметры на панели Properties (Свойства):

   • Bend Table (Таблица изгибов): используемая для данной детали из листового металла таблица изгибов.

   • Flatten Form (Выравнивание формы): способ представления форм в развернутой детали. Можно выбрать следующие значения:

     • No flatten (Не выравнивать): форма отображается как есть в развернутой детали.

     • Outline (Контур): пунктирная линия отображается для выходящих за контур кривых и центральных визирных линий. Контур добавляется к слою Bends (Изгибы) на развернутой детали, который скрыт по умолчанию. Это значение по умолчанию.

     • Remove (Удалить): форма не отображается на развернутой детали.

   • Inner Radius (Внутренний радиус): способ расчета внутреннего радиуса изгиба. Данное поле показывает значения, заданные в двух полях ниже.

     • Radius (Радиус): радиус изгиба.

     • Type (Тип): выбор между параметрами Thickness Ratio (Соотношение толщины) и Absolute (Абсолютный).



       Если Bend Radius (Радиус изгиба) в параметрах листового металла задан как Thickness ratio (Соотношение толщины), и пользователь меняет толщину детали из листового металла для данной детали, значение для параметра Inner Radius (Внутренний радиус) меняется на панели Properties (Свойства). Другими словами, изменение свойства толщины детали не меняет все радиусы изгиба, а отображаемый радиус изгиба меняется, чтобы показать пользователю наличие проблемы, которую необходимо исправить. Проблемы можно исправить, выбрав необходимые изгибы и изменив их свойства вручную.



   • K-Factor (К-фактор): К-фактор используется для расчета радиуса изгиба и определяется материалом, типом изгиба и соотношением радиуса изгиба к толщине металла.

   • Material (МатериалСвойство, которое можно назначить объекту и состоит из названия материала и таких атрибутов, как плотность и предел прочности.): можно установить датчик для материала, используемого в детали из листового металла. Назначение датчика позволяет контролировать толщину листового металла на более детальном уровне. Датчик показывает толщину металла, выраженную в числах: чем меньше число, тем тоньше металл. Конструкции из листового металла или компоненту конструкции должен быть назначен материал для отображения показаний датчика. Нельзя выбрать датчик для конструкций или компонентов, которым назначен параметр «Unknown Material» (Неизвестный материал).

     Чтобы назначить материал, выберите конструкцию высшего уровня в дереве структуры или выберите компонент, которому необходимо назначить материал, а затем щелкните раскрывающийся список Material Name (Название материала) в группе Material (Материал) на панели Properties (Свойства). В группе Thickness (Толщина) на панели Properties (Свойства) щелкните раскрывающийся список датчиков и выберите датчик.

   • Sheet Metal (Листовой металл): истина или ложь. Определяет является ли компонент деталью из листового металла или нет. Все свойства и параметры листового металла удаляются с детали при выключении свойства Sheet Metal (Листовой металл) на панели Properties (Свойства). Эти параметры включают в себя такие элементы, как соединения, вырезы для снятия напряжения, формы и т. д.

   • Thickness (Толщина): толщина детали из листового металла.

     После изменения толщины, возможно, будет необходимо изменить внутренний радиус кривых, изменить вырезы для снятия напряжения в углах или ребрах или изменить геометрический элемент.

Экспорт свойств детали из листового металла

При выборе детали из листового металла, в меню правой кнопки мыши появляется команда Export Sheet Metal Properties (Экспорт свойств листового металла). Она открывает диалоговое окно Export Sheet Metal Properties (Экспорт свойств листового металла) для записи файла CSV. Файл содержит столбцы для нижеописанных значений.

• Толщина

• Область выравниваемой детали

• Периметр выравниваемой детали

• Максимальная величина X и Y выравниваемой детали

• Количество отверстий

• Количество изгибов

Перед экспортом свойств плоскости необходимо развернуть деталь.

Пример

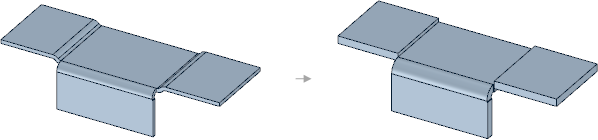

Изменение толщины деталей приводит к тому, что S-образные соединения становятся соединениями без наложения, потому что их радиус слишком мал для новой толщины. Чтобы преобразовать данные соединения обратно в S-образные соединения в этих деталях, потребуется изменить внутренний радиус.
