Параметры привязки

Для разметки и редактирования твердых тел можно задать параметры привязки. Единицы измерения для параметров привязки задаются с помощью Параметров единиц измерения для всех новых документов.

Изменение параметров привязки

1. Нажмите SpaceClaim Options (Параметры SpaceClaim) в меню File (Файл) для отображения окна SpaceClaim Options (Параметры SpaceClaim).

2. Нажмите Snap (Привязка) на панели навигации слева.

3. Измените параметры на странице.

4. Нажмите OK для сохранения изменений и закройте окно.

При попытке ввести значение, которое находится вне допустимого диапазона, на панели Options (Параметры) или в диалоговом окне [% = General.ProductName%] Options (Параметры [% = General.ProductName%]), рядом с полем появится красный восклицательный знак. Наведите указатель мыши на значок, чтобы отобразить подсказку с описанием допустимых значений параметра.

Установка пошаговых параметров для создания схемы на сетке эскиза

1. Отметьте галочкой пункт Angular snap (Угловая привязка) для привязки к объектам во время создания эскиза.

2. Укажите угловое приращение, к которому должна создаваться привязка при выборе параметра Snap to angle (ПривязатьОграничение для объектов, угловых или линейных приростов или точек на сетке при создании эскиза или редактировании твердых тел. Свойства привязки можно изменить в меню File (Файл) > Options (Параметры). Если при перетягивании нажать клавишу Shift, инструмент будет привязан на основе настроек привязки. Можно использовать инструмент Snap to grid (Привязка к сетке), чтобы ограничить или зафиксировать все чертежи только к точкам сетки. к углу) в инструментах Select (Выделение), Move (Перемещение)Инструмент, который используется для трансформации или вращения геометрических параметров. и Sketch (Эскиз).

Включение привязки к объектам при создании схемы на сетке эскиза

1. Установите флажок Enable snapping in sketches (Включить привязку в эскизах) для привязки к объектам во время создания эскиза.

   При создании эскиза объекты, к которым можно создать привязку, будут выделены. Точки, к которым привязываются инструменты для создания эскиза, указываются в сообщениях на строке состояния.

2. Установите все флажки в списке, чтобы определить, к каким объектам может создаваться привязка во время создания эскиза:

   • ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами. — точки привязки вдоль линий (в местах пересечений с сеткой эскиза), обозначенные прямоугольниками

   • Конечная точка — точки привязки на всех конечных точках, обозначенные квадратами

   • Серединная точка — точки привязки в центре линий, обозначенные треугольниками

   • Центр дуги/круга — точки привязки в центре дуг и кругов, обозначенные кругами

   • По касательной от конечной точки — точки привязки под углом касания к конечным точкам, обозначенные касательными направляющими

   • Перпендикулярно от конечной точки — точки привязки под перпендикулярным углом к конечным точкам, обозначенные перпендикулярными направляющими

   • По касательной/перпендикулярно от линии — точки привязки под углом касания и перпендикулярным углом вдоль линий, обозначенные касательными и перпендикулярными направляющими

   • Параллельно линии — линии, параллельные эскизной линии, обозначенные выделением

   • Параллельно сетке — включена привязка параллельно сетке, когда привязка к сетке выключена

   • СеткаСм. «Сетка эскиза» — включена привязка к сетке

Установка пошаговых параметров для редактирования твердых тел

1. Установите флажок Linear snap (Линейная привязка) для создания привязки для прикрепления к линейному приросту и установки линейного интервала для перемещения инструментов по инкрементальной площади.

   Например, если для параметра Linear increment (Линейный прирост) установлено значение 1 мм, вместо долей миллиметра будут вытягиваться целые миллиметры.

2. Установите флажок Angular snap (Угловая привязка) для создания привязки для прикрепления к угловому приросту и установки интервала в градусах для перемещения инструментов по инкрементальной площади.

   Например, если для параметра Angular increment (Угловой прирост) установлено значение 5 градусов, шаги при перемещении будут большими, чем при значении 1 градус.

Установка параметров привязки для редактирования твердых тел

1. Установите флажок Enable snapping to solids with the Shift key (Включить привязку к твердым телам с помощью клавиши Shift) для создания привязки при нажатии и удерживании клавиши Shift во время использования любого инструмента.

2. Отметьте галочкой каждую ситуацию или объект в списке, чтобы определить, когда для инструмента будет создаваться привязка при редактировании твердых тел:

   • Параллельно грани — привязка к параллельной грани

   • Вращение параллельно грани — привязка к параллельной грани при вращении

   • Вращение перпендикулярно грани — привязка к перпендикулярной грани при вращении

   • Ребро3D-объект, состоящий из отдельной внешней границы элемента. Линия, начерченная в 2D, становится ребром при вытягивании эскиза в 3D. — привязка к любому ребру

   • Радиус цилиндра — привязка к радиусу цилиндра

   • Радиус закругления — при создании закругления его радиус привязывается к значению существующего закругления на компоненте

Установка параметров перемещения с помощью клавиш управления курсором

Перемещение с помощью клавиш управления курсором позволяет таким образом поступательно изменять значения размера.

В зависимости от используемого инструмента размер может быть один, или их может быть два.

Активный размер считается первичным, а неактивный — вторичным. Выбрать активный размер можно с помощью клавиши Tab.

Для первичного размера значение перемещается вверх с помощью клавиши со стрелкой, указывающей вверх, а вниз — с помощью клавиши со стрелкой, указывающей вниз.

Для перемещения значения вторичного размера вверх используется клавиша со стрелкой, указывающей вправо, а вниз — клавиша со стрелкой, указывающей влево.

Можно задать три значения приращения при перемещении с помощью стрелок:

• Нормальное — приращение при нажатии клавиши Shift и клавиши со стрелкой.

• Маленькое — приращение при нажатии клавиш Alt+Shift и клавиши со стрелкой.

• Большое — приращение при нажатии клавиш Ctrl+Shift и клавиши со стрелкой.

Примеры

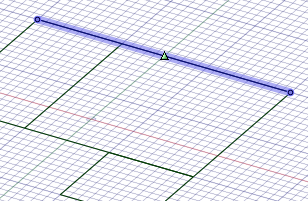

Привязка к серединной точке линии

Редактирование твердого тела с угловой привязкой со значением 15 градусов

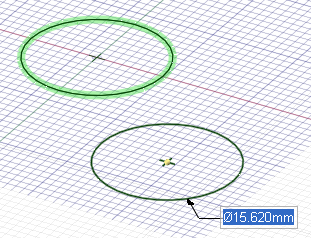

Привязка к существующему диаметру
