Интерфейс SpaceClaim

Графический пользовательский интерфейс (GUI) SpaceClaim был разработан с целью соответствия (в определенной степени) стандартам Microsoft и содержит панели инструментов, кнопки и окна, связанные с совместимым с Microsoft графическим приложением. В связи с этим данное руководство объясняет только те функции графического пользовательского интерфейса, которые относятся к выполнению заданий, характерных для SpaceClaim. Например, мы исходим из предположения, что пользователи знакомы со стандартными нормами использования Windows, такими как перетаскивание строки заголовка окна с целью его перемещения или нажатие кнопки «Закрыть» для закрытия окна.

Для получения преимуществ всего спектра функций SpaceClaim мы рекомендуем использовать SpaceClaim с мышью с колесом прокрутки. Однако программное обеспечение SpaceClaim также полностью пригодно для использования с сенсорной панелью ноутбука и интегрированными кнопками мыши. Вместо колеса прокрутки можно использовать джойстик, а также можно настроить ноутбук таким образом, чтобы одновременное нажатие обеих кнопок мыши имело тот же эффект, что и нажатие средней кнопки мыши.

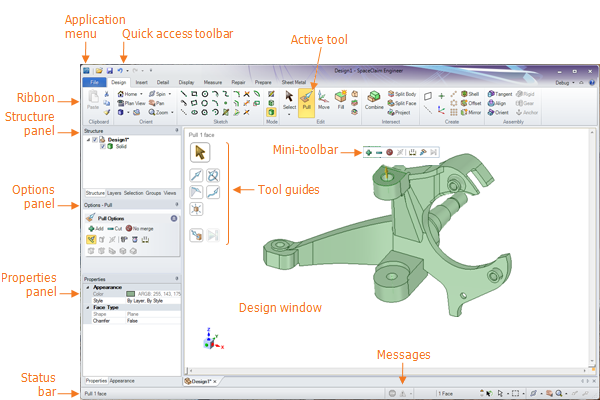

На этом изображении показаны главные элементы интерфейса в приложении SpaceClaim:

• File menu (меню «Файл»): содержит команды, связанные с файлами, и параметры настройки SpaceClaim.

• Quick Access toolbar (Панель быстрого доступаЗначки инструментов, которые отображаются в верхней части интерфейса пользователя рядом с меню File (Файл) и включают такие общие команды Windows, как Open (Открыть), Save (Сохранить) и Undo (Отмена). ПанельРазделы интерфейса пользователя, которые изначально отображаются вдоль левой стороны окна программы и включают: панель Structure (Структура), панель Layers (Слои), панель Selection (Выделение), панель Groups (Группы), панель Options (Параметры) и панель Properties (Свойства). Эти панели можно фиксировать и откреплять. инструментов можно настроить, чтобы она содержала ярлыки, которыми вы пользуетесь чаще всего.): эту панель можно настроить таким образом, чтобы она содержала наиболее часто используемые ярлыки файлов.

• Ribbon (Лента): содержит все инструменты и режимы, необходимые для проектирования, детализации и отображения моделей, чертежных листов и 3D-разметки.

• Active tool (Активный инструмент): активный инструмент подсвечивается оранжевым цветом.

• Design window (Окно конструктора): отображает модель. При работе в режиме эскиза или сечения оно также содержит сетку эскиза, показывающую двухмерную плоскость, в которой выполняется работа. Параметры выбранного инструмента отображаются в правой части окна Design (Конструктор). Форма курсора также меняется, указывая на выбранный параметр инструмента. Мини-панель инструментовНабор параметров инструмента, который отображается при нажатии правой кнопки мыши в окне Design (Конструктор). Доступ к параметрам также можно получить на панели Options (Параметры). размещает значки часто используемых параметров и действий рядом с курсором.

• Mini-toolbar (Мини-панель инструментов): содержит часто используемые для текущего инструмента параметры.

• Tool guides (Направляющие инструментовСпециальные функции выбранного инструмента.): помогают в использовании инструментов и изменяют их поведение.

• Status bar (Строка состояния): строка состояния отображает сообщения и сведения о ходе выполнения работы над текущей конструкцией.

Панели

Изначально панели отображаются в левой части окна приложения. Эти панели можно фиксировать и откреплять.

• Structure panel (Панель структуры): содержит дерево структуры, в котором отображается каждый из объектов конструкции. Любой объект можно быстро отобразить или скрыть, используя поле для установления флажка рядом с его названием. Можно разворачивать или сворачивать узлы дерева, переименовывать, создавать, редактировать, заменять и удалять объекты, а также работать с компонентами.

• Layers panel (Панель слоев): панель Layers (Слои) позволяет группировать объекты и настраивать их визуальные характеристики, такие как видимость и цвет.

• Selection panel (Панель выбора): панель Selection (Выбор) позволяет выбирать другие объекты, связанные с уже выбранным объектом.

• Groups panel (Панель групп): панель Groups (Группы) хранит группы выбранных объектов. В группе хранится информация о выделении, выделении с нажатой клавишей Alt, фиксации перемещения, оси и линейных размерах.

• Views panel (Панель видов): панель Views (Виды) хранит стандартные и пользовательские виды и позволяет назначать клавиши быстрого вызова для пользовательских видов.

• Options panel (Панель параметров): панель Options (Параметры) позволяет изменять функции инструментов SpaceClaim. Например, выбор ребра с последующим выбором параметра Chamfer Edge (Скосить ребро) во время использования инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. приводит к созданию фаски вместо скругления при вытягивании ребра.

• Properties panel (Панель свойств): на панели Properties (Свойства) отображаются сведения о выбранном объекте. Для изменения объекта можно изменить значения его свойств.

Настройка фонового изображения ленты

Фоновое изображение ленты можно заменить с помощью следующих параметров командной строки:

• /RibbonImage=<filename>

• /RibbonImageLocation=(Left|Center|Right)

Например:

SpaceClaim.exe/RibbonImage=c:\temp\img.png /RibbonImageLocation=Left

Высота изображения должна составлять 52 пиксела. Ширина может колебаться, попробуйте разные варианты.
