Дерево структуры

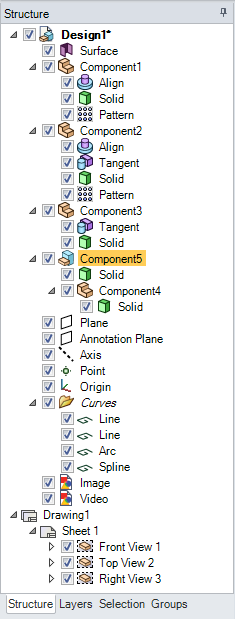

ПанельРазделы интерфейса пользователя, которые изначально отображаются вдоль левой стороны окна программы и включают: панель Structure (Структура), панель Layers (Слои), панель Selection (Выделение), панель Groups (Группы), панель Options (Параметры) и панель Properties (Свойства). Эти панели можно фиксировать и откреплять. Structure (Структура) содержит дерево структуры, в котором отображается каждый из объектов конструкции. Объекты отображаются в том порядке, к котором они были созданы или импортированы. Нижеприведенный рисунок показывает все типы объектов, которые могут отображаться в дереве структуры.

Дерево структурыЭкран на панели Structure (Структура), на котором отображается каждый объект конструкции. Для просмотра объектов можно разворачивать или сворачивать узлы дерева. Можно переименовывать создавать, изменять, заменять и удалять объекты, а также работать с компонентами. позволяет находить и выбирать объекты, настраивать их видимость, разворачивать и сворачивать узлы дерева, переименовывать, создавать, редактировать, заменять и удалять объекты, а также работать с компонентами.

ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. можно скрыть в окне Design (КонструкцияМодель 2D или 3D, которая содержит по крайней мере один компонент высшего уровня.), убрав его флажок.

Некоторые объекты, такие как эскизные кривые и 3D-кривые, автоматически помещаются в группы Curves (Кривые) в дереве структуры. Можно переименовать кривую, но не группу кривых. Группу Curves (Кривые) можно переместить, но переместить кривую за пределы группы нельзя. Удаление группы приводит к удалению всех кривых в этой группе. Можно настроить видимость группы Curves (Кривые) или отдельной кривой в группе, даже если группа Curves (Кривые) находится в другой копии компонента.

Поиск объектов

Чтобы найти объект в окне Design (Конструктор), наведите курсор на этот объект в дереве структуры, после чего он будет выделен в окне Design (Конструктор). Наведение курсора на скрытый объект приводит к его временному отображению в окне Design (Конструктор).

Чтобы найти объект в дереве структуры:

• Наведите курсор на объект в окне Design (Конструктор), после чего он будет выделен в дереве структуры. (Если компонент объекта не развернут, то выделен будет компонент.)

• Щелкните объект в окне Design (Конструктор) правой кнопкой мыши и выберите Locate in Structure Tree (Найти в дереве структуры) для выделения объекта в дереве структуры.

• Нажмите клавиши Ctrl+F, чтобы открыть диалоговое окно Find (Поиск).

При выборе элемента Pattern (Шаблон) в дереве структуры список выбора обновляется и показывает число шаблонов, входящих в конструкцию.

Перемещение объектов

Перетащите объект или компонент для изменения его расположения в дереве структуры.

Щелкните объект правой кнопкой мыши и выберите Move to New Component (Перенести в новый компонент), чтобы создать новый компонент в пределах активного компонента и перенести в него объект. Если объекту присвоено индивидуальное имя, новый компонент получит то же имя.

Нажмите клавишу Ctrl и щелкните несколько объектов, а затем щелкните правой кнопкой мыши и выберите Move Each to New Components (Перенести все в новые компоненты), чтобы создать новый компонент для каждого объекта в пределах активного компонента и перенести объекты в соответствующие компоненты. Если объекту присвоено индивидуальное имя, новый компонент получит то же имя.

Чтобы перенести вид компонента с одного чертежного листа на другой, можно перетащить его на панели структуры.

Плоскость комментарияПлоскостьКонструктивная геометрия, состоящая из плоской поверхности. Плоскости можно использовать для эскиза 2D, сечения модели, нейтральной плоскости на эскизе., на которой можно комментировать конструкции, листы чертежа и 3D-разметки. Используйте инструмент Create Note (Создание примечания), чтобы выбрать плоскость комментария и ввести на ней текст. невозможно переместить в подкомпонент после добавления размеров, так как будут утеряны ссылки. Связи смещения, зеркальные связи и связи оболочки сохраняются при твердом теле при его перемещении в другой компонент, если это не приводит к возникновению связи между двумя компонентами.

Настройка видимости объектов с помощью дерева структуры

• Отметьте галочкой объект в дереве структуры, чтобы присвоить ему видимость слоя.

• Уберите флажок возле объекта, чтобы скрыть его в окне Design (Конструктор) и сделать его значок серым в дереве структуры, как компонент Component2 на рисунке выше. Со скрытыми объектами нельзя работать в окне Design (Конструктор).

• Щелкните правой кнопкой мыши по объекту в дереве структуры и выберите Always Visible (Всегда видимый) в контекстном меню.

Разворачивание и сворачивание компонентов

Объект высшего уровня, отображающийся в дереве структуры (представленный под названием Design1 на рисунке выше), является компонентом.

Чтобы развернуть компоненты:

• Щелкните или нажмите клавишу «+» на цифровой клавиатуре, чтобы развернуть один компонент. Также можно щелкнуть компонент правой кнопкой мыши и выбрать Expand (Развернуть).

• Щелкните любой компонент (в том числе компонент высшего уровня) правой кнопкой мыши и выберите Expand All (Развернуть все) или нажмите «*» на цифровой клавиатуре, чтобы развернуть этот компонент и все его подкомпоненты.

• Чтобы увидеть скрытые объекты в группе Curves (Кривые), щелкните More curves (Переместить кривые). Этот параметр виден только тогда, когда группа содержит много кривых.

Чтобы свернуть компонент, щелкните   или нажмите клавишу «-» на цифровой клавиатуре.

Переименование объектов

Щелкните объект в дереве структуры правой кнопкой мыши и выберите Rename (Переименовать) или нажмите клавишу F2, чтобы переименовать выбранный объект. Также можно щелкнуть объект, сделать паузу, а затем щелкнуть его снова для его переименования.

Имя компонента высшего уровня присваивается автоматически при первом сохранении конструкции, однако его можно изменить.

Одновременно можно переименовать несколько тел, выбранных в дереве структуре. Новое имя применяется к телу, для которого оно было введено. Остальные имена тел будут содержать после основного имени числа по возрастанию. Это применяется также к компонентам.

Преобразование твердого тела в поверхности

1. Щелкните твердое тело в дереве структуры правой кнопкой мыши.

2. Выберите Detach all (ОтсоединитьСоздать отдельные поверхности из отдельных частей эскиза или объектов и граней в 3D. Выступы можно отсоединять для перемещения с помощью параметра Detach First (Сначала отсоединить) инструмента Move (Перемещение). все).

   Все грани твердого тела будут отсоединены друг от друга и превратятся в поверхности.

Блокировка и разблокировка объектов

Блокировка твердого тела или поверхности предотвращает внесение в них любых изменений.

1. Щелкните правой кнопкой мыши объект и выберите Lock (Заблокировать) в контекстном меню, чтобы заблокировать его.
   • При выборе компонента блокируются все содержащиеся в нем объекты, которые могут быть заблокированы.
2. Для разблокировки объекта снова нажмите Lock (Заблокировать).

Скрытие объектов для моделирования

Скрытие объекта исключает его при передаче объектов в ANSYS для анализа.

1. Щелкните правой кнопкой мыши по объекту (твердое тело, поверхность, балка, компонент) в дереве структуры или выберите несколько объектов и щелкните правой кнопкой мыши

2. Выберите Suppress for Physics (Скрыть для физики).

   Объекты считаются скрытыми, на что указывает их измененный значок.

Чтобы включить скрытые объекты в целевой анализ, щелкните по ним правой кнопкой мыши в дереве структуры и выберите Activate for Physics (Активировать для физики).

Параметр Hidden (Скрытый)/Visible (Видимый) в неактуальных моделях определяет, какие их них были оправлены в ANSYS на анализ. Когда эти модели восстанавливаются в сессию, атрибут Suppress (Скрыть)/Activate (Активировать) будет установлен, как показано ниже.

• Hidden (Скрытый): объекты неактуальных моделей скрытые.
• Связь между Visible (Видимые) и Active (Активный)/Suppressed (Скрытый) отсутствует после первого восстановления. Это независимые понятия.
• Beam Profile Parts (ДеталиАспекты конструкции, которые объединены для разъяснения или отправки конструкции на обзор. Используйте инструменты на вкладке Detailing (Детализация), чтобы комментировать конструкции, создавать чертежные листы и просматривать изменения конструкции. Подробные параметры можно настроить в соответствии со стандартами или создать собственный стиль. профиля балок) отфильтровываются при поиске скрываемых объектов.
