向き条件
Send Feedback

[向き] ツールは、モデルが読み込まれている場合に有効になり、選択した要素が同じ方向を向くように、コンポーネントを回転します。

クリックすると再生されます。

[向き] ツールを使用すれば、アセンブリ条件を割り当てずにオブジェクトを移動できます。オブジェクトが異なるコンポーネントに属する場合、移動する前に [アセンブリオプション] パネルの [条件を作成] のチェックを外します。

向き条件を定義するには

  1. [デザイン] タブの [アセンブリ] グループで [向き] をクリックします。

    [整列] ツールガイドはディフォルトで有効になっています。

  2. 移動するコンポーネントのエッジまたは面を選択します。

    Ctrl キーを押しながらクリックすれば、複数のオブジェクトを選択できます。

    [基準] ツールガイドが有効になります。

  3. 移動せずに残したいコンポーネントのエッジまたは面を選択します。

    コンポーネントが整列します。DesignSpark Mechanical オプションの [詳細] パネルで [最後までをアニメーション表示] を選択すれば、アニメーションの整列を制御できます。

    ストラクチャーツリーでコンポーネントに制約が追加されます。

Showポイント

Ctrl キーを押したまま移動したいコンポーネントと移動せずに残したいコンポーネントを選択し、[デザイン] タブの [アセンブリ] グループで [向き] をクリックします。

Show向き条件のセンスを逆向きにするには

ストラクチャーツリーで [向き] 条件を右クリックして [逆センス] を選択すると、コンポーネントは整列プレーンの反対側に整列します。

[プロパティ] パネルの [アセンブリ条件] セクションで [反転] の値を [True] または [False] に変更することもできます。

Show向き条件のオフセット角度を定義するには

  1. ストラクチャーツリーで [向き] 条件を選択します。

  2. [プロパティ] パネルで [オフセット] プロパティの角度値を変更します。

アセンブリ条件を使用せずにオブジェクトの向きを変えるには

  1. [デザイン] タブの [アセンブリ] グループで [向き] をクリックします。

    [整列] ツールガイドはディフォルトで有効になっています。

  2. [アセンブリオプション] パネルの [条件を作成] のチェックを外します。

  3. 移動するオブジェクトのエッジまたは面を選択します。

    Ctrl キーを押しながらクリックすれば、複数のオブジェクトを選択できます。

    [基準] ツールガイドが有効になります。

  4. 移動せずに残したいオブジェクトのエッジまたは面を選択します。

    コンポーネントが整列します。DesignSpark Mechanical オプションの [詳細] パネルで [最後までをアニメーション表示] を選択すれば、アニメーションの整列を制御できます。

ツールガイド

[整列] ツールガイドを使用して、移動するコンポーネントを選択できます。

[基準] ツールガイドを使用して、移動せずに残すコンポーネントを選択できます。

例

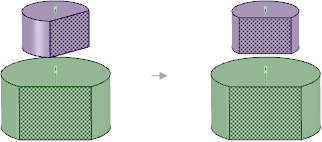

軸に対して [整列] 制約を持つ 2 つのコンポーネントの向きを合わせることにより、選択した 2 番目のパーツが回転します。
