[コーナートリム] ツールを使用して、交差している 2 線をトリムしてコーナーを作成したり、また交差していない 2 線を延長してコーナーを作成したりできます。
コーナーを作成する前に、スケッチグリッド が作業画面に表示されていることを確認してください。
2 本の線をコーナーで結ぶには
-
[スケッチ] リボングループの
[コーナートリム] をクリックします。 -
直線、円弧、またはスプラインをクリックします。
-
マウスカーソルをもう一方の線へ移動させると、作成されるコーナーをプレビューできます。
マウスカーソルをソリッドの断面エッジやシルエットエッジの上に移動させても、影響はありません。この機能はスケッチされた線にのみ適用されます。
-
交差している線をクリックしてトリムするか、交差していない線をクリックして線が結び付くまで延長させます。
-
線が交差している場合は、残しておきたい線の部分をクリックしてください。線が交差していない場合は、線上の任意の位置をクリックして線を延長し、コーナーを作成してください。
オプション
[コーナートリム] ツールには、以下のオプションがあります。
|
カーブをトリム/延長 |
このオプションを選択して 1 つ目の線をクリックし、続けて交差しない 2 つ目の線をクリックした場合、1 つ目の線は延長されますが、2 つ目の線は延長されません。2 つの線が交差している場合、1 つ目の線は 2 つ目の線によってトリムされます。 |
例

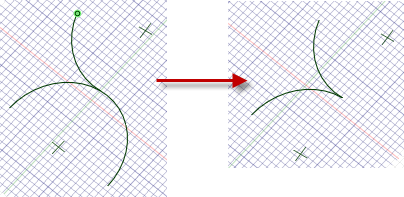

円弧間のコーナーの作成
別のスケッチカーブを使用してスプラインを交差まで拡張します。
