スケッチカーブの終点を 1 つ以上選択すると、カーブが連結されて 1 つのスプラインになります。隣接するスケッチカーブは、基礎となるスプラインによって 1 つの選択可能なアイテムにマージされます。基礎となるスプラインは、連結されたカーブが変更されるまで表示されません。

次のスケッチカーブに注目してください。

矩形の 1 つは閉じられていません。この矩形をフィルすると、ループが自動的に閉じられ、矩形がサーフェスになります。

このループのギャップは小さいため、[フィル] ツールは自動的に閉じます。ギャップがこれより大きいとループは閉じられません。ギャップがスケッチグリッドの小グリッド間隔の 1.5 倍未満である場合、エッジが延長されてギャップが閉じます。すき間がそれより大きい場合、ステータスバーにメッセージが表示され、すき間の終点が点滅します。

[フィル] ツールにより、スケッチカーブの他の閉じたループからサーフェスも作成されました。上のイメージにある濃いシェーディング領域は、サーフェスのパーツが重なる部分を示しています。矩形を動かすと、自動的に作成されたサーフェスが表示されます。

選択したカーブは別個のサーフェスを作成するために使用されたため、選択しなかったスケッチカーブのエッジのみが表示されています。

ここで、前に戻って開いた矩形を閉じ、エッジを何も選択しなくても、[フィル] ツールによってサーフェスが自動的に作成されるようにします。

このサーフェスには、全ての閉じたスケッチカーブのエッジがあります。スケッチモードから 3D モードに移行した場合にも、同じ動作が自動的に行われます。

全てのスケッチカーブを選択してから [フィル] をクリックすると、内部エッジが何もないサーフェスが表示されます。

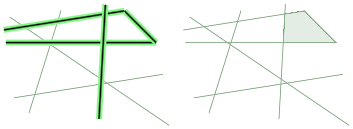

レイアウトをフィルし、ループをスケッチすることもできます。

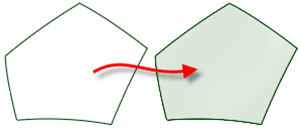

正接以外の 3D カーブのループをフィルできます。

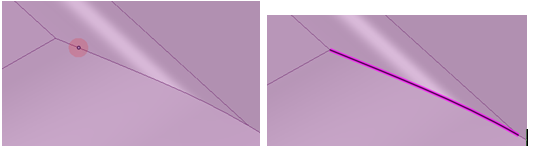

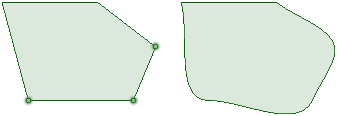

任意の数のエッジ点を任意の順序で選択できます。各エッジ点が削除され、隣接エッジ間から各点までの曲率変化をスムーズにするためにスプラインが作成されます。

ソリッドの頂点をフィルすると、システムは同一面上のエッジを単一のエッジにマージしようとします。

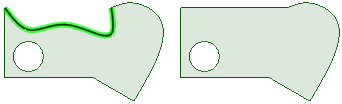

スプラインまたは円弧の形をしたサーフェスエッジを 1 つ選択すると、そのエッジが簡略化されて直線になります。

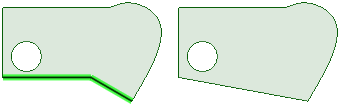

1 つのサーフェスのエッジを 2 つ以上選択すると、それらのエッジは終点間の直線エッジによって簡略化されます。

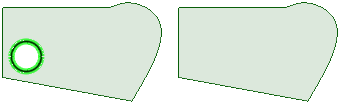

1 つのサーフェス内に完全に含まれているエッジを選択すると、そのエッジが削除されます。

サーフェスを囲む全てのエッジを選択すると、エッジの延長に基づいてそのサーフェスが簡略化されて矩形になります。

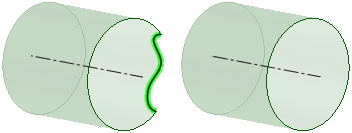

解析サーフェスに属する 1 つのサーフェスエッジを選択すると、[フィル] により隣接エッジと一緒にそのエッジが簡略化されます。

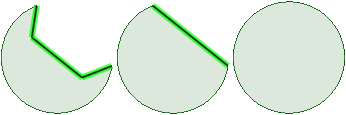

円弧のサーフェスの不規則なギャップをフィルすることができます。そのギャップは簡略化され直線エッジになります。直線エッジで再度 [フィル] を使用すると、エッジがラウンドになります。

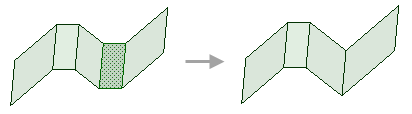

面取りをフィルするには、サーフェスの面取りを選択して [フィル] ツールを使用します。

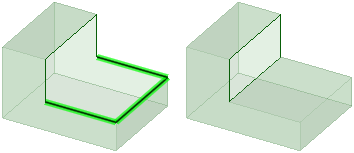

開いている平らなサーフェスエッジのチェーンを選択して [フィル] を使用すると、選択したエッジに基づいて面が作成されます。

または

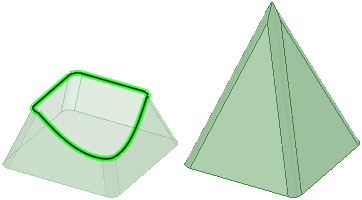

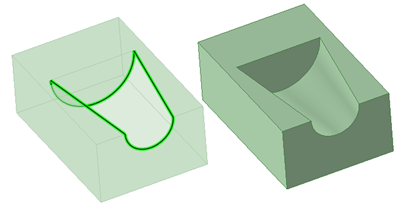

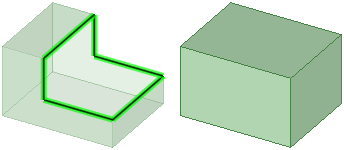

複数の面に属する開いているエッジループを選択すると、[フィル] は、解析サーフェス (円筒や円錐など) でそのループにふたをしようとします。

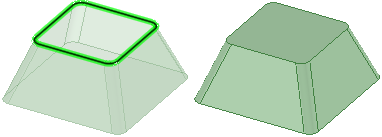

一連の平らなエッジを選択すると、平面が作成されます。

一連の平らでないサーフェスエッジを選択し、[ブレンドのパッチ] オプションをオフにして [フィル] を使用すると、隣接面が拡張されます。

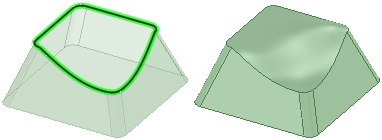

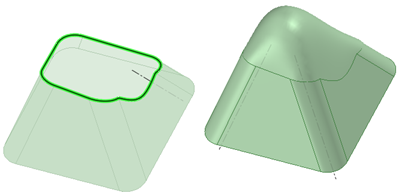

[ブレンドのパッチ] オプションをオンにすると、以下のようになります。

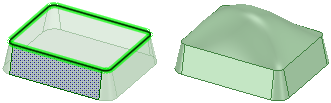

エッジループを選択し、Alt キーを押しながら隣接面をクリックして選択すると、新しい面は、Alt キーを押しながらクリックして選択した全ての面に対して正接になります。

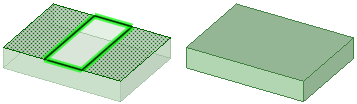

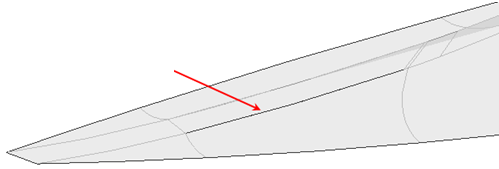

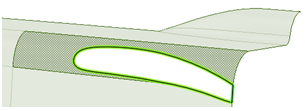

隣接面を拡張して細長いギャップをフィルすることもできます (ダブルクリックしてループを取得)。

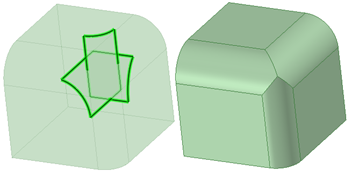

自己交差したサーフェスの開いたエッジを選択すると、[フィル] はソリッドを形成して余分な部分を削除しようとします (組合せでも機能します)。

エッジループを選択し、[ブレンドのパッチ] オプションと [正接の延長] オプションを使用する場合

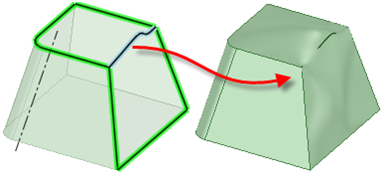

エッジのループをフィルする場合は、Alt キーを使用して、カーブおよびカーブを通過する新しい面を選択できます。

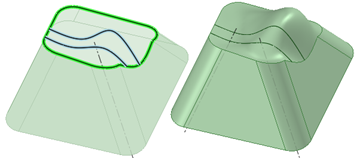

[正接の延長] オプション (ガイドカーブの影響を受けない領域に適用される) を有効または無効にしてエッジループとガイドカーブを選択する場合

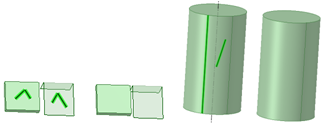

サーフェスまたはソリッドの面にあるインプリントされたエッジを選択すると、そのインプリントされたエッジが削除されます。この機能は削除と同じです。

ソリッドまたはサーフェスの層状エッジを選択すると、[フィル] は、同じジオメトリの 1 つのエッジでそのエッジを置換することによってエッジを簡略化しようとします。

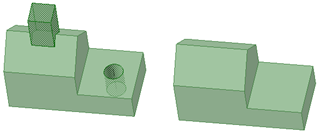

面を選択すると、[フィル] によりそれらの面が削除され、隣接面が拡張されます。

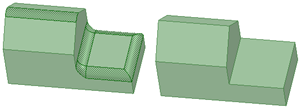

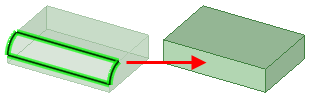

面取りまたはラウンドを選択すると、[フィル] によりそれらの面取りまたはラウンドが削除され、名前付きグループに追加されます。

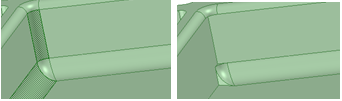

ラウンドを隣接するラウンドと一緒に選択すると、[フィル] により平らなふたが作成されます (ラウンドは定義によって拡張されないため)。

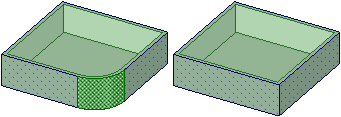

シェル化したパーツでラウンドを選択すると、シェルの両方の面がフィルされます。

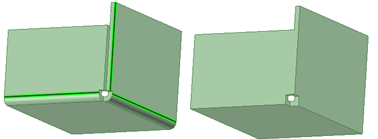

[シートメタル] で作成された接合エッジを選択すると、接合は削除されます。

以下のようにインプリントされたエッジを 2 つ選択すると、1 つのエッジに結合されます。

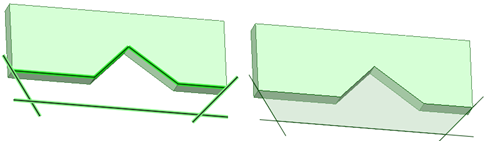

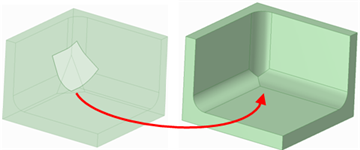

最低でも 1 つの面および 1 つのエッジまたはスケッチカーブが選択されていると、[フィル] により選択された面が削除され、削除した面と選択されたエッジを入力として使用して 1 つの新しい面が作成されます。

接触しない 2 つの面またはサーフェスを選択すると、それらの面またはサーフェスを 1 つの面で置換できます。面間のギャップを選択する場合は、ダブルクリックする必要があります。

同じプレーン上にあるスケッチカーブ、レイアウトカーブ、面エッジ、およびソリッドエッジの任意の組合せを選択し、閉じたループを形成すると、[フィル] により平らなサーフェスが作成されます。
