[ビュー] ツールを使用すると、デザインをトライメトリックや一般に表示できます。その他にも、平面、底面、正面、背面、右側面、左側面のビューを表示できます。各ビューで表示されるデザインの向きは、DesignSpark Mechanical ディフォルトの座標系によって決定されます。

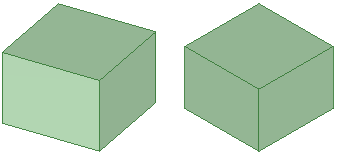

一般ビューに比べ、トライメトリックビューは前面が手前にやや傾いて表示されるため、上面の見える範囲が狭くなります。この 2 種類のビューを比較するには、下のイメージをご参照ください。一般ビューは左側に、トライメトリックビューは右側に配置されます。
ビューを選択するには
[向き] リボングループにある [ビュー] ツールメニュー
から表示するビューを選択してください。
DesignSpark Mechanical オプションの [詳細] パネルで [ビュー変更時のアニメーション表示] が選択されている場合、ビュー状態の変化がアニメーション表示されます。
デザインをトライメトリックまたは一般表示するには
[ビュー] ツールバーから [トライメトリック] または [一般] を選択してください。
デザインの各ビューを表示するには
[ビュー] ツールバーから [平面]、[底面]、[正面]、[背面]、[右側面]、[左側面] のいずれかを選択してください。
