Profile befinden sich im Ordner des Strukturbaums.

Profil für einen Träger erstellen

1. Im Grafikfenster oder im Strukturbaum den gewünschten Träger auswählen.

2. Auf der Registerkarte im Menü auf  Profile klicken.

3. Aus der Liste oder Bibliothek ein Profil auswählen.

   Der Name des Trägers im Ordner ändert sich in den Namen des Profils, und das neue Profil wird dem Ordner hinzugefügt.

Trägerprofileigenschaften anzeigen

Im Ordner des Strukturbaums ein Trägerprofil auswählen.

Die Profileigenschaften werden im Fensterbereich angezeigt. Diese Eigenschaften sind schreibgeschützt und können nicht geändert werden.

Siehe Trägereigenschaften.

Profile bearbeiten

1. Im Strukturbaum mit der rechten Maustaste auf das Profil klicken.

2. Trägerprofil bearbeiten auswählen.

   Das Profil wird in einem neuen Grafikfenster als Skizze geöffnet.

3. Das Profil wie eine Skizze bearbeiten.

   Für jedes Profil sind im Fensterbereich bestimmende Bemaßungen festgelegt, und die einzelnen Bemaßungsbeschriftungen werden an die jeweiligen Gruppen angepasst. Diese Bemaßungen können zum Ändern des Profils verwendet werden. Siehe Arbeiten mit Gruppen.

Standardprofil ändern

1. In den leeren Bereich des Grafikfensters klicken, um die Auswahl aufzuheben.

2. Auf der Registerkarte im Menü auf  Profile klicken.

3. Aus der Liste oder der Profilbibliothek ein Profil auswählen.

   Für in dieser Sitzung neu erstellte Träger wird dieses Profil standardmäßig verwendet.

   Das Standardprofil wird nicht dauerhaft gespeichert und beim Neustart von SpaceClaim gelöscht.

Profil aus dem Ordner "Trägerprofile" entfernen

1. Im Strukturbaum das gewünschte Profil auswählen.

2. Auf der Registerkarte im Menü auf  Profile klicken.

3. Auf Profil entfernen klicken.

Beispiele

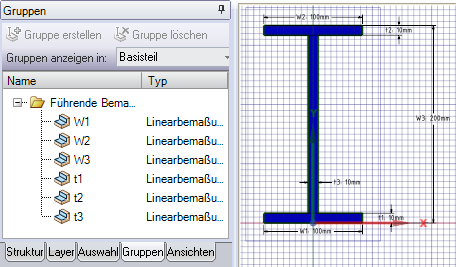

Die Bemaßungsbeschriftungen eines Trägerprofils entsprechen den Gruppennamen.





---
