Mit dem Blechwerkzeug "Polygon" können Polygone mit 3 bis 64 Seiten gezeichnet werden.

Rechtecke, Kreise, Polygone und Ellipsen werden beim Skizzieren automatisch auf die Stärke einer Blechwandung gestreckt. Die Standardstärke der Wandungen kann in den Blecheigenschaften geändert werden.

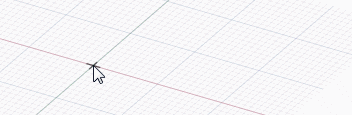

Zum Wiederholen klicken

Zusätzlich kann mithilfe der Option Profil beim Skizzieren eine Wandung erstellt werden, die rechtwinklig zur Skizzenebene liegt.

Polygon in Blech skizzieren

1. Auf die Registerkarte Blech klicken.

2. Auf  Polygon im Menü "Skizzieren" klicken.

3. (Optional) Inneren Radius verwenden im Fensterbereich "Optionen" wählen, um das Polygon anhand des Durchmessers eines Kreises im Polygon zu bemaßen. Option deaktivieren, um das Polygon anhand eines Außenkreises zu bemaßen.

4. (Optional) Wenn beim Skizzieren Wandungen erstellt werden sollen, auf die Option Profil klicken.

5. Klicken, um den Mittelpunkt des Polygons festzulegen.

   Die Bemaßung der Punkte kann auch relativ zu anderen Skizzenobjekten vorgenommen werden.

6. Maus ziehen, um das Polygon zu zeichnen und seine Ausrichtung zu ändern.

   Die Ausrichtung ist der Winkel des Polygons relativ zur X- und Y-Achse.

   Durch Drücken der Tab-Taste und Eingabe einer Zahl können der Durchmesser, die Ausrichtung und die Anzahl der Seiten geändert werden.

7. Klicken, um das Polygon abzuschließen.

   Die Seiten des Polygons stehen in Beziehung zueinander und fungieren als ein Objekt. Wenn das Objekt in 3D gezogen wird, werden die Beziehungen der Kanten und Flächen des Polygon-Volumenkörpers beibehalten.

   Tipp Nach dem Beschneiden einer Polygon-Skizze mit dem Werkzeug Beschneiden kann das Polygon durch Ziehen der ursprünglichen Seiten mithilfe von "Auswählen" wiederhergestellt werden.

Optionen

Im Fensterbereich "Optionen" stehen die folgenden Optionen zur Verfügung:

• Inneren Radius verwenden: Diese Option aktivieren, um das Polygon anhand des Durchmessers eines Kreises im Polygon zu bemaßen. Option deaktivieren, um das Polygon anhand eines Außenkreises zu bemaßen. Im nachfolgenden Bild befindet sich der blaue Kreis im Polygon und der orangefarbene Kreis außerhalb des Polygons.

Mit den folgenden Skizzenoptionen für Blech kann zwischen dem Skizzieren einer flachen Wandung und einer Wandung, die rechtwinklig zur Skizzenebene ausgerichtet ist, gewählt werden:

Auto	Beim Skizzieren eines offenen Profils (eine Folge von Linien) wird eine rechtwinklige Wandung erstellt. Beim Skizzieren eines geschlossenen Profils (Quadrat, Kreis usw.) wird eine flache Wand erstellt.
Flach	Jede geschlossene Skizze erstellt eine flache Wand.
Profil	Beim Skizzieren eines offenen Profils (eine Folge von Linien) wird eine rechtwinklige Wandung erstellt.
Automatisch	Die Ausgangsposition der Skizze verwenden, um festzulegen, ob beim Biegen die Innenseite oder die Außenseite des Blechs beibehalten werden soll.
Innenseite	Beim Biegen wird die Länge der inneren Oberfläche des Blechs beibehalten.
Außenseite	Beim Biegen wird die Länge der äußeren Oberfläche des Blechs beibehalten.

Die folgenden Optionen sind für alle Skizzierwerkzeuge verfügbar:

• Kartesische Bemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die kartesischen Bemaßungen für den Punkt anzuzeigen. Kartesische Bemaßungen sind die x- und y-Abstände des ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden die x- und y-Abstände vom Ursprung angezeigt.

• Polarbemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die Polarbemaßungen des Punkts anzuzeigen. Polarbemaßungen bestehen aus einem Winkel und einem Abstand bezüglich eines ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden der Winkel und der Abstand bezüglich des Ursprungs angezeigt.

• An Raster fangen: Diese Option auswählen, um beim Skizzieren das Fangen zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren an der kleineren Rastermaschenweite gefangen. Die Standardeinstellung ist 1 mm für metrische Einheiten und 0,125 Zoll für angloamerikanische Einheiten. Optionen für Einheiten enthält Anweisungen zum Ändern der kleineren Rastermaschenweite.

• An Winkel fangen: Diese Option auswählen, um beim Skizzieren das Fangen an Winkeln zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren am Winkelinkrement gefangen. Die Standardeinstellung ist 15°. Fangoptionen enthält Anweisungen zum Ändern des Winkelinkrements für das Fangen.

• Layoutkurven erstellen: Skizzenkurven werden als Layoutkurven erstellt. Wenn die Konstruktion im Modus "Skizzieren" in ein Zeichenblatt verschoben wird, muss das Kontrollkästchen "Layoutkurven erstellen" in der Gruppe "Skizzieroptionen" des Fensterbereichs "Optionen" erneut aktiviert werden, um Layoutkurven auf dem Zeichenblatt erstellen zu können. Siehe Layoutkurven.

• Optionen für die Kurvenanpassung: Wenn die Skizzenebene durch ein Netzobjekt verläuft, passt das System Kurven durch die Facettenpunkte an. Linien werden grün und Bogen blau angezeigt. Die folgenden Optionen gelten für vom System erzeugte Kurven.

  • Kurven anpassen – Diese Option deaktivieren, wenn Kurven nicht durch die Punkte angepasst werden sollen.

  • Toleranz – Bestimmt, wie viele Punkte gefunden werden, was wiederum bestimmt, wie viele Kurven erstellt werden. Je kleiner die Toleranz, desto mehr Punkte werden gefunden und desto mehr Kurven werden erstellt.

  • Automatisch zusammenführen – Wenn diese Option aktiviert wird, werden Linien und Bogen zu Freiformkurven zusammengeführt. Freiformkurven werden rosa angezeigt.





---
