3-Punkt-Kreise (Blech)

Blechwerkzeug "3-Punkt-Kreis" zum Zeichnen von Kreisen verwenden, wenn die Position der Kante des Kreises, jedoch nicht die Position des Mittelpunkts bekannt ist, oder wenn ein Kreis gezeichnet werden soll, der tangential zu zwei anderen Objekten ist.

Rechtecke, Kreise, Polygone und Ellipsen werden beim Skizzieren automatisch auf die Stärke einer Blechwandung gestreckt. Die Standardstärke der Wandungen kann in den Blecheigenschaften geändert werden.

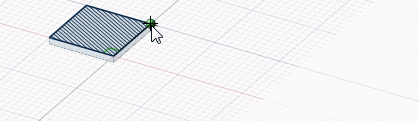

Zum Wiederholen klicken

Zusätzlich kann mithilfe der Option Profil beim Skizzieren eine Wandung erstellt werden, die rechtwinklig zur Skizzenebene liegt.

3-Punkt-Kreis in Blech skizzieren

Auf die Registerkarte Blech klicken.
Im Menü "Skizzieren" auf 3-Punkt-Kreis klicken.
(Optional) im Fensterbereich "Optionen" die Option Segment eines 3-Punkt-Kreises aktivieren, um einen Bogen zu generieren, der ein Segment eines 3-Punkt-Kreises darstellt.
(Optional) Wenn beim Skizzieren Wandungen erstellt werden sollen, auf die Option Profil klicken.
Klicken, um den ersten Punkt auf dem Kreisumfang festzulegen.

Wenn auf eine Kurve oder eine Linie geklickt wird, wird der Kreis tangential zu dieser Kurve oder Linie erzeugt, es sei denn, es wird auf den Mittelpunkt oder eine Ecke geklickt.

Die Bemaßung der Punkte kann auch relativ zu anderen Skizzenobjekten vorgenommen werden.
Klicken, um den zweiten Punkt auf dem Kreisumfang festzulegen.

Wenn der Mauszeiger nun über das Skizzierraster bewegt und der Kreis ausgeblendet wird, liegt dies daran, dass der aktuelle Ort des Mauszeigers nicht in einen Kreis durch die beiden ersten Punkte und den aktuellen Punkt einbezogen werden kann. Wenn auf eine Kurve oder Linie geklickt wird, wird der Kreis tangential zu dieser Kurve oder Linie erzeugt, es sei denn, es wird auf den Mittelpunkt oder eine Ecke geklickt.
Klicken, um den letzten Punkt auf dem Kreisumfang festzulegen.

Optionen

Im Fensterbereich "Optionen" stehen die folgenden Optionen zur Verfügung:

Segment eines 3-Punkt-Kreises: Diese Option aktivieren, um einen Bogen zu erstellen, der ein Segment eines 3-Punkt-Kreises darstellt. Um mit dieser Option einen Bogen zu erstellen, klicken, um den ersten Punkt festzulegen, klicken, um den zweiten Punkt festzulegen, und dann den Durchmesser eingeben oder klicken, um den letzten Punkt festzulegen.

Mit den folgenden Skizzenoptionen für Blech kann zwischen dem Skizzieren einer flachen Wandung und einer Wandung, die rechtwinklig zur Skizzenebene ausgerichtet ist, gewählt werden:

Auto	Beim Skizzieren eines offenen Profils (eine Folge von Linien) wird eine rechtwinklige Wandung erstellt. Beim Skizzieren eines geschlossenen Profils (Quadrat, Kreis usw.) wird eine flache Wand erstellt.
Flach	Jede geschlossene Skizze erstellt eine flache Wand.
Profil	Beim Skizzieren eines offenen Profils (eine Folge von Linien) wird eine rechtwinklige Wandung erstellt.
Automatisch	Die Ausgangsposition der Skizze verwenden, um festzulegen, ob beim Biegen die Innenseite oder die Außenseite des Blechs beibehalten werden soll.
Innenseite	Beim Biegen wird die Länge der inneren Oberfläche des Blechs beibehalten.
Außenseite	Beim Biegen wird die Länge der äußeren Oberfläche des Blechs beibehalten.

Die folgenden Optionen sind für alle Skizzierwerkzeuge verfügbar:

Kartesische Bemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die kartesischen Bemaßungen für den Punkt anzuzeigen. Kartesische Bemaßungen sind die x- und y-Abstände des ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden die x- und y-Abstände vom Ursprung angezeigt.
Polarbemaßungen: Einen Punkt in einer Skizze auswählen und dann auf diese Option klicken, um die Polarbemaßungen des Punkts anzuzeigen. Polarbemaßungen bestehen aus einem Winkel und einem Abstand bezüglich eines ausgewählten Punkts. Wenn kein Punkt ausgewählt wurde, werden der Winkel und der Abstand bezüglich des Ursprungs angezeigt.
An Raster fangen: Diese Option auswählen, um beim Skizzieren das Fangen zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren an der kleineren Rastermaschenweite gefangen. Die Standardeinstellung ist 1 mm für metrische Einheiten und 0,125 Zoll für angloamerikanische Einheiten. Optionen für Einheiten enthält Anweisungen zum Ändern der kleineren Rastermaschenweite.
An Winkel fangen: Diese Option auswählen, um beim Skizzieren das Fangen an Winkeln zu aktivieren oder zu deaktivieren. Der Cursor wird beim Skizzieren am Winkelinkrement gefangen. Die Standardeinstellung ist 15°. Fangoptionen enthält Anweisungen zum Ändern des Winkelinkrements für das Fangen.
Layoutkurven erstellen: Skizzenkurven werden als Layoutkurven erstellt. Wenn die Konstruktion im Modus "Skizzieren" in ein Zeichenblatt verschoben wird, muss das Kontrollkästchen "Layoutkurven erstellen" in der Gruppe "Skizzieroptionen" des Fensterbereichs "Optionen" erneut aktiviert werden, um Layoutkurven auf dem Zeichenblatt erstellen zu können. Siehe Layoutkurven.
Optionen für die Kurvenanpassung: Wenn die Skizzenebene durch ein Netzobjekt verläuft, passt das System Kurven durch die Facettenpunkte an. Linien werden grün und Bogen blau angezeigt. Die folgenden Optionen gelten für vom System erzeugte Kurven.
- Kurven anpassen – Diese Option deaktivieren, wenn Kurven nicht durch die Punkte angepasst werden sollen.
- Toleranz – Bestimmt, wie viele Punkte gefunden werden, was wiederum bestimmt, wie viele Kurven erstellt werden. Je kleiner die Toleranz, desto mehr Punkte werden gefunden und desto mehr Kurven werden erstellt.
- Automatisch zusammenführen – Wenn diese Option aktiviert wird, werden Linien und Bogen zu Freiformkurven zusammengeführt. Freiformkurven werden rosa angezeigt.
