基準となる寸法として、定規寸法を [グループ] パネルに保存することができます。 [移動] で作成した基準となる寸法をクリックすると、[移動] ツールが自動的に有効になります。 寸法の変更は、オブジェクトの移動と同様に行います。 寸法の値を変更すると、寸法の点、エッジ、面、軸が移動します。

[移動] ツールを使って基準となる寸法を追加するには

1. [デザイン] タブの [編集] グループで [移動] をクリックします。

2. 寸法を変更する場合は、寸法を移動する面 (複数可) を選択します。

3. 移動ハンドルの方向または回転軸をクリックします。

4. [オプション] パネルまたはミニツールバーで [定規] をクリックします。

5. 選択した面との間で寸法を作成する面、エッジ、または点を選択します。

6. [グループ] パネルの [グループの作成] をクリックします。

例

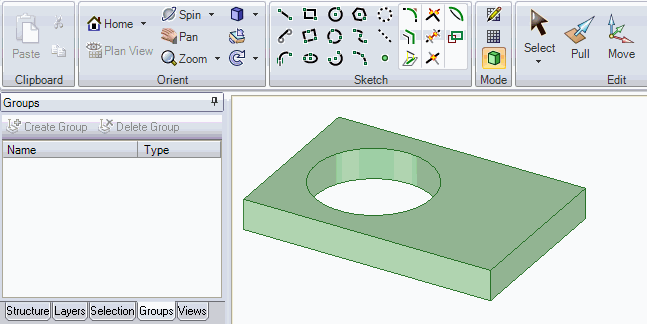

このビデオは、半径寸法とオフセット距離寸法の作成を示しています。 寸法の変更は、面の移動と同様に行います。 保存した寸法を変更すると、円筒と平面が移動します。
