基準となる寸法として、定規寸法を [グループ] パネルに保存することができます。 [プル] で作成した基準となる寸法をクリックすると、[プル] ツールが自動的に有効になります。 寸法の変更は、オブジェクトのプルと同様に行います。 寸法の値を変更すると、寸法の点、エッジ、面、軸がオフセットされます。 [追加]、[削除]、[マージなし] の状態がグループとともに保存されます。
[プル] ツールでは、基準となる寸法のうち、次のタイプを保存できます。
- 距離 (オフセット)
- R
[プル] ツールを使って基準となる寸法を追加するには
-
[デザイン] タブの [編集] グループで
[プル] をクリックします。 -
寸法を変更する場合、寸法をオフセットする点、エッジ、面、軸を選択します。
- [オプション] パネルまたはミニツールバーで [定規] をクリックします。
-
選択した面との間で寸法を作成する面、エッジ、点、軸を選択します。
-
[グループ] パネルの [グループの作成] をクリックします。
例

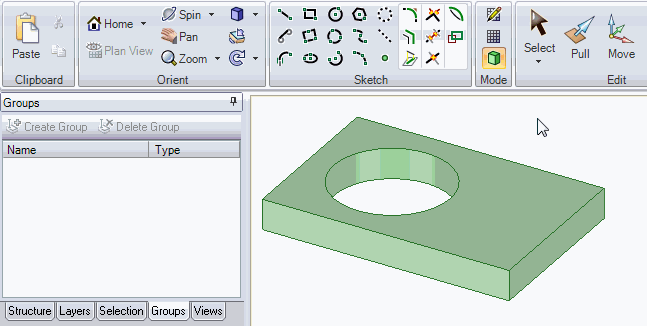

このビデオは、半径寸法とオフセット距離寸法の作成を示しています。 寸法を変更すると、円筒の半径と軸のオフセットが変更されます。
