[シートメタル] タブのツールを使用して、新しいシートメタルデザインを作成します。すでにパーツをモデル化している場合は、デザインのシートメタルへの変換を参照してください。
新しいシートメタルデザインを作成するには
-
[シートメタル] タブをクリックします。
-
[スケッチ] リボングループでツールを選択します。
-

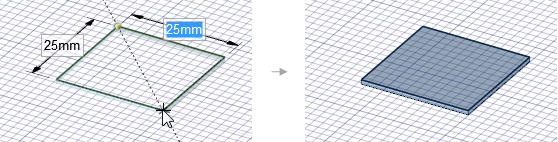

シートメタルパーツの最初のウォールをスケッチします。
スケッチ中は、ウォールの厚さのプレビューが表示されます。
詳細な情報と指示については、シートメタルパーツのスケッチを参照してください。
-
[シートメタル] タブで

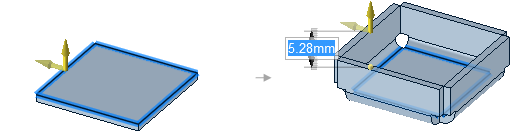

[プル] をクリックします。 - エッジを選択し (複数可)、パーツのサイドウォールをプルします。
必要に応じて、接合、コーナーリリーフ、およびベンドが自動的に作成されます。
詳細な情報と指示については、シートメタルパーツのプルを参照してください。
シートメタルデザインのオブジェクトをハイライトするには
[シートメタル] タブの [ハイライト] リボングループでオプションを選択します。
接合、リリーフ、ノッチ、その他のシートメタルオブジェクトについて、ハイライトのオンとオフを切り替えられます。ハイライトする色は SpaceClaim の [シートメタルオプション] でカスタマイズできます。
