Ersetzen von Flächen

Mit dem Werkzeug "Ersetzen" im Menü "Bearbeiten" auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." kann eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". durch eine andere ersetzt werden. Es können mehrere Flächen durch eine einzelne FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., eine einzelne FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". durch mehrere Flächen oder mehrere Flächen durch mehrere andere Flächen ersetzt werden.

Mit dem Werkzeug "Ersetzen" können zudem komplexe Flächen und Kurven manuell in Ebenen, Kegel und Zylinder vereinfacht oder ausgerichtet werden. (Wenn dieser Vorgang automatisiert werden soll, das Werkzeug Vereinfachen im Menü "Justieren" auf der Registerkarte "Reparieren" verwenden, um automatisch nach Problembereichen zu suchen.)

Fläche ersetzen

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf das Werkzeug  Ersetzen klicken.

2. Die zu ersetzende FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". (d. h. das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll.) auswählen

3. Die FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". oder EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. auswählen, die zum Ersetzen der Zielfläche verwendet werden soll (d. h. den UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden.)

   Ursprünge können im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden.

Schnelle Methode

1. Auf die Zielfläche klicken und mit dem Werkzeug "Auswählen" bei gedrückter Alt-Taste auf die FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". oder EbeneKonstruktionsgeometrie, die aus einer flachen Oberfläche besteht. Ebenen können in 2D-Skizzen, in der Schnittdarstellung eines Modells und als neutrale Ebene für die Funktion zum Drehen um eine Bezugsgröße eingesetzt werden. klicken.

2. Auf das Werkzeug "Ersetzen" klicken, um die Zielfläche durch die Ursprungsfläche zu ersetzen.

Mehrere Ziele ersetzen

1. Auf das Werkzeug Ersetzen klicken.

2. Auf die Werkzeughilfe ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. klicken, um diese zu fixieren, und dann auf die einzelnen Zielflächen klicken.

   Es kann auch eine beliebige Methode zur Auswahl mehrerer Flächen verwendet werden.

3. Die Ursprungsfläche, -oberfläche oder -ebene auswählen.>

   Ursprünge können im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden.

Ziel durch mehrere Ursprünge ersetzen

1. Auf das Werkzeug "Ersetzen" klicken.

2. Die Zielfläche auswählen.

3. Auf die Werkzeughilfe UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. klicken, um diese zu fixieren, und dann auf die einzelnen Ursprungsflächen, -oberflächen oder -ebenen klicken.

   Ursprünge können im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden, und es kann eine beliebige Methode zur Auswahl mehrerer Flächen verwendet werden.

4. Auf die Werkzeughilfe Abschließen klicken oder die Eingabetaste drücken, um das ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. zu ersetzen.

Mehrere Ziele durch mehrere Ursprünge ersetzen

1. Auf das Werkzeug "Ersetzen" klicken.

2. Auf die Werkzeughilfe ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. und dann auf die einzelnen Zielflächen klicken.

   Es kann auch eine beliebige Methode zur Auswahl mehrerer Flächen verwendet werden.

3. Zweimal auf die Werkzeughilfe UrsprungNullpunkt im Koordinatensystem. Ein Ursprung kann an einer beliebigen Position in der Konstruktion eingefügt werden, an der das Verschiebewerkzeug verankert werden kann. So können Elemente vom Ursprung aus maßlich bestimmt oder das Skizzierraster auf schnelle Weise auf den Ursprung verschoben werden. Ein Ursprung kann auch am Massen- oder Volumenmittelpunkt eines Volumenkörpers eingefügt werden. klicken, um diese zu fixieren, und dann auf die einzelnen Ursprungsflächen, -oberflächen oder -ebenen klicken.

   Ursprünge können im GrafikfensterBereich der Benutzeroberfläche, in dem das Modell bzw. die Baugruppe angezeigt wird. Auch als "Arbeitsplatz" bezeichnet. oder im StrukturbaumAnzeige im Fensterbereich "Struktur", in der die einzelnen Objekte in der Konstruktion aufgeführt sind. Die Knoten des Strukturbaums können auf- und eingeklappt werden, um die Objekte anzuzeigen. Objekte können umbenannt, erstellt, bearbeitet, ersetzt und gelöscht werden. Außerdem ist die Arbeit mit Komponenten möglich. ausgewählt werden, und es kann eine beliebige Methode zur Auswahl mehrerer Flächen verwendet werden.

4. Auf die Werkzeughilfe Abschließen klicken oder die Eingabetaste drücken, um die Ziele zu ersetzen.

Beispiele

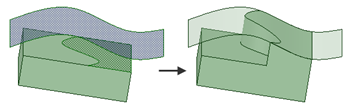

Ersetzen einer aufgespaltenen Zielfläche durch eine Ursprungsoberfläche

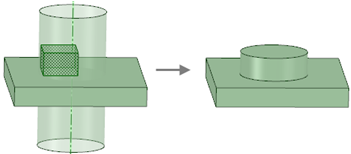

Ersetzen mehrerer Zielflächen (Protrusion) durch eine einzelne Ursprungsfläche (OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche".)

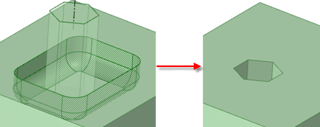

Ersetzen mehrerer Zielflächen (in der Vertiefung) durch mehrere Ursprungsflächen (auf der OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche".)

Flächen ausrichten oder vereinfachen

1. Auf das Werkzeug Ersetzen klicken.

2. Auf die Werkzeughilfe ZielDas auszuschneidende Objekt, wenn mithilfe des Werkzeugs "Kombinieren" ein Volumenkörper oder eine Oberfläche aufgespalten werden soll. klicken, dann auf die jeweiligen auszurichtenden oder zu vereinfachenden Flächen klicken.

   Es kann auch eine beliebige Methode zur Auswahl mehrerer Flächen verwendet werden.

   Wenn die ausgewählten Flächen für die Ausrichtung oder Vereinfachung infrage kommen, werden sie rot hervorgehoben. Flächen können durch das Werkzeug "Ersetzen" ausgerichtet oder vereinfacht werden, wenn sie sich innerhalb der in SpaceClaim gültigen Ausrichtungs- oder Vereinfachungstoleranz von ± 0,0001 m befinden.

3. Auf die Werkzeughilfe Abschließen klicken oder die Eingabetaste drücken, um die hervorgehobenen Flächen auszurichten oder zu vereinfachen.

Kurven vereinfachen

1. Auf das Werkzeug Ersetzen klicken.

2. Die Strg-Taste drücken und auf jede zu vereinfachende KurveIn 3D eine beliebige Linie im Raum. klicken.

   Wenn die ausgewählten Kurven für die Ausrichtung oder Vereinfachung infrage kommen, werden sie rot hervorgehoben.

3. Auf die Werkzeughilfe Abschließen klicken oder die Eingabetaste drücken, um die hervorgehobenen Kurven auszurichten oder zu vereinfachen.

Beispiel

Fast ebene Flächen zur Ausrichtung hervorgehoben

Zur Vereinfachung hervorgehobene Flächen
