Ziehen entlang eines Profils

Mit dem Werkzeug "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." kann eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche"., eine Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird., eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche"., eine 3D-KurveIn 3D eine beliebige Linie im Raum. oder ein sonstiges ObjektJegliche von den Werkzeugen erkennbaren Elemente. Zu den 3D-Objekten gehören Ecken, Kanten, Flächen, Oberflächen, Volumenkörper, Layouts, Ebenen, Achsen und Ursprünge. Zu den 2D-Objekten gehören Punkte und Linien. entlang eines Ziehpfades gezogen werden. Beim ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. einer FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". entlang eines geschlossenen Pfades entsteht ein TorusObjekt in der Form eines Schwimmreifens, das mit dem Werkzeug "Ziehen" erstellt wird, indem eine skizzierte Form auf einem kreisförmigen Pfad um eine Achse gezogen wird..

Fläche entlang eines Profils ziehen

1. Auf der Registerkarte "Konstruktion2D- oder 3D-Modell, das mindestens eine Komponente auf der obersten Strukturebene enthält." im Menü "Bearbeiten" auf  ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. klicken.

2. Das zu ziehende ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. auswählen.

3. Die Werkzeughilfe SweepZiehen einer Oberfläche oder einer Fläche entlang einer Linie oder Kante mithilfe des Werkzeugs "Ziehen". Es können Flächen und Kanten gezogen werden, und der Ziehpfad kann aus geraden und gekrümmten Linien und Kanten bestehen. Das Ziehen entlang einer Freiformkurve ist ein Ziehvorgang zum Erstellen einer geglätteten, geschwungenen Form. Siehe "Ziehpfad". auswählen und auf den ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. klicken. Der ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. wird in Blau angezeigt. Die Alt-Taste drücken und doppelklicken, um eine TangentenketteSiehe "Kantenkette". auszuwählen. Die Strg-Taste drücken und klicken, um benachbarte Pfade hinzuzufügen.

   Es ist auch möglich, das zu ziehende ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. auszuwählen und anschließend die Alt-Taste zu drücken und auf den ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. zu klicken bzw. die Alt- und Strg-Tasten zu drücken und auf mehrere Ziehpfade zu klicken. Das Werkzeug "SweepZiehen einer Oberfläche oder einer Fläche entlang einer Linie oder Kante mithilfe des Werkzeugs "Ziehen". Es können Flächen und Kanten gezogen werden, und der Ziehpfad kann aus geraden und gekrümmten Linien und Kanten bestehen. Das Ziehen entlang einer Freiformkurve ist ein Ziehvorgang zum Erstellen einer geglätteten, geschwungenen Form. Siehe "Ziehpfad"." wird automatisch ausgewählt.

   Wenn der ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird., entlang dem gezogen werden soll, eine nichtlineare KurveIn 3D eine beliebige Linie im Raum. ist, kann auch die Alt-Taste gedrückt und auf die KurveIn 3D eine beliebige Linie im Raum. geklickt werden. Dadurch wird die Werkzeughilfe "SweepZiehen einer Oberfläche oder einer Fläche entlang einer Linie oder Kante mithilfe des Werkzeugs "Ziehen". Es können Flächen und Kanten gezogen werden, und der Ziehpfad kann aus geraden und gekrümmten Linien und Kanten bestehen. Das Ziehen entlang einer Freiformkurve ist ein Ziehvorgang zum Erstellen einer geglätteten, geschwungenen Form. Siehe "Ziehpfad"." automatisch ausgewählt.

   Bei Auswahl der Option NormaleDer an einem ausgewählten Punkt senkrecht auf einer flachen Ebene stehende Vektor. Im Fall einer nicht flachen Ebene der Vektor, der senkrecht auf der Ebene steht, die sich am ausgewählten Punkt tangential zur Oberfläche befindet. zum ursprünglichen Pfad wird der Ziehvorgang am ursprünglichen ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. ausgerichtet.

   Um rasch eine senkrechte FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zum gewünschten ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. zu skizzieren, das Ende des Pfads auswählen und ein Skizzierwerkzeug auswählen, um das SkizzierrasterMuster aus Linien mit gleichmäßigem Abstand, das beim Skizzieren als Hilfsmittel dient. Das Skizzierraster erleichtert das Ausrichten und Zeichnen von Objekten. Die Einheiten und die Maschenweite des Rasters können eingestellt und die Darstellung der Volumenkörper im Skizzierraster kann ausgewählt werden. an diesem PunktPosition im Skizzierraster. 2D-Objekt, das keine Höhe, Breite oder Länge aufweist. Der Ursprung, eine Achse und eine Ecke sind Beispiele für Punkte. Mit dem Werkzeug "Punkt" kann ein Punkt im Skizzierraster skizziert werden. Punkte sind wichtige Bezüge für die Bemaßung, dienen zum Aufspalten und zum Festlegen von Punkten auf einer Linie oder Kurve, durch die ein 3-Punkt-Kreis gezogen werden soll. zu platzieren. Dann die FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zeichnen.

4. (Optional) Optionen aus dem FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" auswählen oder mit der rechten Maustaste klicken und die Optionen in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". auswählen.

   Auswählen:

   • NormaleDer an einem ausgewählten Punkt senkrecht auf einer flachen Ebene stehende Vektor. Im Fall einer nicht flachen Ebene der Vektor, der senkrecht auf der Ebene steht, die sich am ausgewählten Punkt tangential zur Oberfläche befindet. zum ursprünglichen Pfad auswählen, um die gezogene OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". normal zum ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. zu halten. Wenn der ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. senkrecht zu der zu ziehenden FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". steht, ist diese Option aktiviert.

   • Abschnitte skalieren auswählen, um festzulegen, dass der Vektor vom 0-zu-X-ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. sowohl Ausrichtung als auch Maßstab der Abschnitte des Ziehpfades bestimmt. Das Kontrollkästchen deaktivieren, wenn der Vektor nur die Ausrichtung der Abschnitte des Ziehpfades steuern soll.

   • Es kann auch aus den unten aufgeführten Standardoptionen des Werkzeugs "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." ausgewählt werden.

5. Klicken und in der Richtung des Pfeils ziehen, um die ausgewählten Objekte zu ziehen, oder im FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" oder in der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen".Komplett ziehenOption des Werkzeugs "Ziehen", mit der um 360 Grad oder bis zur nächsten Fläche gedreht, über den gesamten Pfad gezogen oder durch die ausgewählten Flächen Füll- und Verbindungsflächen erstellt werden können. auswählen, um über den gesamten Pfad zu ziehen. Wenn sich das entlang eines Ziehpfades zu ziehende ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. bei der Auswahl von "Komplett ziehenOption des Werkzeugs "Ziehen", mit der um 360 Grad oder bis zur nächsten Fläche gedreht, über den gesamten Pfad gezogen oder durch die ausgewählten Flächen Füll- und Verbindungsflächen erstellt werden können." in der Mitte des Ziehpfades befindet, wird es in beide Richtungen gezogen.

   Mit der Werkzeughilfe "Bis zu" kann eine FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". oder eine OberflächeZweidimensionales Objekt ohne Dicke (im Gegensatz zu einer Fläche, die Teil eines dreidimensionalen Objekts ist). Eine Oberfläche weist einen Flächeninhalt, jedoch kein Volumen auf. Siehe "Fläche". ausgewählt werden, auf der der Ziehvorgang enden soll.

Optionen

Im Rahmen des Werkzeugs "ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt." stehen die folgenden Optionen zur Verfügung. Nachdem die Kante3D-Objekt, das aus einer einzelnen äußeren Grenze eines Objekts besteht. Eine in 2D skizzierte Linie wird zu einer Kante, wenn die Skizze in 3D gezogen wird. oder FlächeSeite oder sonstige Oberfläche eines Volumenkörpers. Beispiele sind die innere Oberfläche einer Bohrung oder die sechs Seiten eines rechteckigen Volumenkörpers. Siehe "Oberfläche". zum ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. ausgewählt wurde, können diese Optionen aus dem FensterbereichFolgende Bereiche der Benutzeroberfläche, die ursprünglich entlang der linken Seite des Anwendungsfensters angezeigt werden: Fensterbereiche "Struktur", "Layer", "Auswahl", "Gruppen", "Optionen" und "Eigenschaften". Diese Fensterbereiche können angedockt und abgelöst werden. "Optionen" ausgewählt werden, oder es kann mit der rechten Maustaste geklickt und dann eine Option aus der Mini-ToolbarGruppe von werkzeugspezifischen Optionen, die durch Klicken mit der rechten Maustaste in das Grafikfenster angezeigt werden kann. Es besteht auch Zugriff auf die Optionen im Fensterbereich "Optionen". ausgewählt werden:

Beispiele

Sechsecke entlang kreisförmigen und sechskantigen Ziehpfaden ziehen

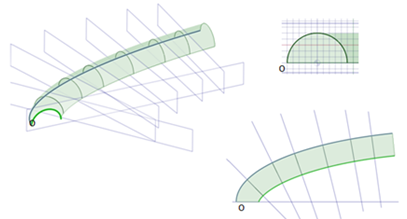

Ziehvorgang entlang einem primären ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird., wobei NormaleDer an einem ausgewählten Punkt senkrecht auf einer flachen Ebene stehende Vektor. Im Fall einer nicht flachen Ebene der Vektor, der senkrecht auf der Ebene steht, die sich am ausgewählten Punkt tangential zur Oberfläche befindet. zum ursprünglichen Pfad ausgewählt ist. Jede Schnittebene, die normal zum ursprünglichen ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. verläuft, weist exakt dasselbe ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. wie der ursprüngliche Schnitt auf und ist eingeschränkt durch die AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. des Ziehpfades.

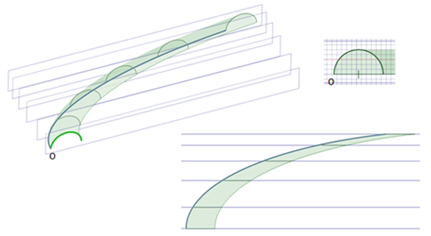

Ziehvorgang entlang einem primären ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird., wobei NormaleDer an einem ausgewählten Punkt senkrecht auf einer flachen Ebene stehende Vektor. Im Fall einer nicht flachen Ebene der Vektor, der senkrecht auf der Ebene steht, die sich am ausgewählten Punkt tangential zur Oberfläche befindet. zum ursprünglichen Pfad nicht ausgewählt ist. Jede Schnittebene, die parallel zum ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. des ursprünglichen Schnitts verläuft, weist exakt dasselbe ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. wie der ursprüngliche Schnitt auf und ist eingeschränkt durch die AusdehnungDie äußeren Begrenzungen von gezeichneten Objekten. des Ziehpfades.

Ziehvorgang eines Rechtecks entlang einem ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird., wobei NormaleDer an einem ausgewählten Punkt senkrecht auf einer flachen Ebene stehende Vektor. Im Fall einer nicht flachen Ebene der Vektor, der senkrecht auf der Ebene steht, die sich am ausgewählten Punkt tangential zur Oberfläche befindet. zum ursprünglichen Pfad ausgewählt ist.

Ziehvorgang eines Rechtecks entlang einem ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird., wobei NormaleDer an einem ausgewählten Punkt senkrecht auf einer flachen Ebene stehende Vektor. Im Fall einer nicht flachen Ebene der Vektor, der senkrecht auf der Ebene steht, die sich am ausgewählten Punkt tangential zur Oberfläche befindet. zum ursprünglichen Pfad nicht ausgewählt ist.

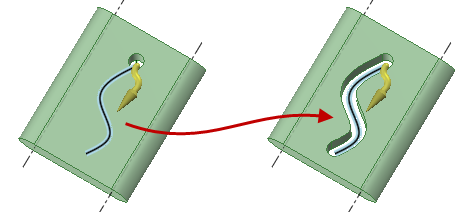

ZiehenWerkzeug zum Verformen bzw. Umformen einer Geometrie. Mit dem Werkzeug "Ziehen" können Flächen versetzt, gestreckt, gedreht, entlang eines Profils gezogen, um eine feste Bezugsgröße gedreht sowie Füll- und Verbindungsflächen erstellt werden. An Kanten können Verrundungen oder Fasen erzeugt und die Kanten können gestreckt werden. Nach dem Umwandeln einer Skizze in 3D wird durch Ziehen einer Linie eine Oberfläche und durch Ziehen einer Oberfläche ein Volumenkörper erstellt. einer Bohrung entlang einem ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird., indem die AchseGerade Linie, um die sich ein Objekt dreht bzw. um die Objekte regelmäßig angeordnet sind. Siehe "Ausrichtungsachse". der Bohrung und anschließend der ZiehpfadGerade oder gekrümmte Linie bzw. Kante, entlang der eine Fläche oder eine Kante gezogen wird. ausgewählt werden.

Wenn ein nicht durchgehendes ProfilLinie im Raum; Umriss eines Objekts; zur Beschreibung von Objekten beim Ziehen entlang eines Profils oder Erstellen von Füll- und Verbindungsflächen. gezogen wird, werden separate gezogene Oberflächen erzeugt.
