Pannello di Selezione

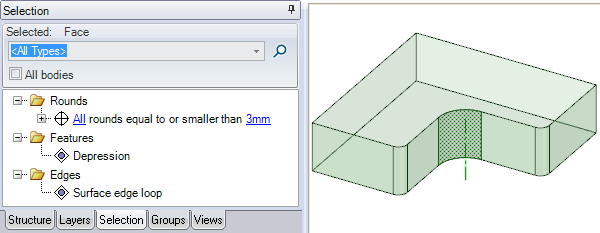

Usare il pannello di Selection (Selezione) per selezionare oggetti nella stessa parte in cui sono simili o collegati ad un oggetto attualmente selezionato. L'elenco dei risultati si basa sulla geometria che selezionate per la ricerca. Ad esempio, abbiamo cercato sulla base della faccia arrotondata evidenziata nell'immagine sotto. Vedere gli esempi sotto per vedere cosa accade quando cliccate su ciascun risultato della ricerca.

Per selezionare oggetti simili all'oggetto correntemente selezionato

1. Selezionare qualsiasi oggetto in 3D.

2. Cliccare la scheda Selection (Selezione) per visualizzare il pannello Selection (Selezione).

   La scheda Selection (Selezione) è inizialmente posta nella parte inferiore del Pannello Structure (Struttura).

3. (Opzionale) Selezionare l'opzione All bodies (Tutti i corpi) per cercare tutti i corpi nel componente attivo.

   Le seguenti categorie di selezione possono essere selezionate su più di un corpo:

   • Edges (Spigoli): Stessa lunghezza, stessa lunghezza con stesso orientamento, Foro radiale uguale o più piccolo.

   • Faces (Facce): Arrotondamenti uguali, Arrotondamenti uguali o più piccoli, Smussatura uguale o più piccola, Foro uguale o più piccolo, Stessa area, Stesso posto, Raggio cilindro uguale.

4. (Opzionale) Selezionare una categoria dall'elenco a tendina per mostrare solo quegli oggetti con relazione selezionata.

   Selezionare All Types (Tutti i tipi) per visualizzare tutta la geometria collegata alla vostra selezione.

   Categorie di selezione

   Categoria	Descrizione	Esempio	Tipi di selezione
   Corpi	Corpi basati sul volume paragonati al corpo selezionato correntemente.	Questa categoria di selezione potenza è specialmente utile quando quando avete bisogno di trovare ed eliminare più piccoli elementi in un disegno, come le cerniere.	Tutti i corpi con volume <=, =, o >= il volume del corpo correntemente selezionato
   Facce coassiali	Oggetti con lo stesso asse		Foro coassiale Protrusione coassiale Cilindro coassiale Superfici coassiali
   Componenti	Tutti gli esempi di un componente selezionato		Componenti
   Spigoli	Spigoli che sono come il bordo correntemente selezionato		Spigoli della stessa lunghezza Spigoli di uguale lunghezza e orientamento Spigoli della stessa lunghezza nella medesima faccia Sequenza chiusaLinee o spigoli disegnati contigui. Può essere selezionata facendo doppio clic su uno dei bordi o una delle linee. superficie spigolo Spigoli lamiera rigidi
   Profili	GruppiInsiemi di oggetti che appaiono nella scheda Groups (Gruppi). Create un gruppo da qualsiasi insieme di oggetti selezionati. Informazioni quali la selezione, Alt+selezione, spostamento ancoraggio, asse e quota righello sono tutte salvate con il gruppo. di facce che formano protrusioni, depressioni, facce interne, o che racchiudono altre facce		Protrusione Depressione Facce interne Racchiuso tra
   Spessore faccia della superficie media	Facce della superficie media con lo stesso spessore		Facce e corpi
   Facce di offset	Facce che hanno una relazione di offset relationship definita		Tutte le facce di linea base offset Tutte le facce di offset Facce con medesimo offset Tutte le facce coincidenti
   Serie	Membri serie, serie intere, o serie riconosciute		Membro serie Serie riconosciuta Tutti i membri della serie NotaAnnotazione posta su un disegno, foglio di disegno o markup 3D. Le note contengono testo o simboli che inserite e possono essere connesse alla geometria da una direttrice note.: Se la serie non una relazione serie in [%=General.ProductName%, dovete tenere premutoAlt e selezionare la faccia che contiene i membri serie per selezionare una serie riconosciuto.
   Arrotondamenti	Arrotondamenti e cimature		Arrotondamenti raggio uguale Arrotondamenti raggio uguali o inferiori Cimature di dimensioni uguali o inferiori Facce arrotondate con raggio variabile e serie di facce anche se sono composte di un mix di facce costanti e variabili
   Stesso colore	Facce dello stesso colore		Facce
   Stesso tipo di curva	Curve dello stesso colore, tipo e lunghezza		Facce con lo stesso colore di quello della faccia originariamente selezionata
   Stesse dimensioni foro	Fori standard con le stesse dimensioni foro		Fori standard
   Stesse dimensioni	Facce che hanno lo stesso raggio o area		Cilindro del raggio uguale Foro del raggio uguale Protrusione del raggio uguale Facce con la stessa area Fori uguali o più piccoli di Fori superficie uguali o più piccoli di
   Lamiera	Oggetti lamiera		Giunti ad angolo Stesso tipo e parametri giunzione Cordoni e forme con gli stessi parametri

5. (Opzionale) Se disattivato Automaticamente calcola i risultati della selezione potenza in Selection options (Opzioni selezione), quindi dovete cliccare per cercare oggetti correlati nel vostro disegno. Altrimenti, i risultati della ricerca vengono automaticamente visualizzati.

   Gli oggetti correlati vengono visualizzati nell'area principale del pannello. Spostare il mouse sugli oggetti nell'elenco per evidenziarli nella finestra Design (DIsegno).

6. (Opzionale) Impostare la Power Selection Relative Tolerance (Tolleranza relativa selezione potenza) in Selection options (Opzioni selezione) per trovare elementi entro una tolleranza di una dimensione destinazione.

7. (Opzionale) Cliccare sul collegamento blu per cambiare questo parametro nella ricerca.

8. Cliccare qualsiasi numero degli oggetti correlati nell'elenco per aggiungerli alla selezione corrente.

   Potete tenere premuto CTRL e cliccare per selezionare più oggetti.

Per trovare tutte le sequenze chiuse di spigoli di una superficie

1. Selezionare una superficie che contiene una sequenza chiusa di spigoli

2. Selezionare Surface Edge Loop (Sequenza chiusaLinee o spigoli disegnati contigui. Può essere selezionata facendo doppio clic su uno dei bordi o una delle linee. spigoli superficie) nell'elenco categoria.

   Questa opzione è utile quando sequenze chiuse di spigoli appaiono sovrapposte nella finestra Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.).

Per selezionare e creare serie riconosciute

1. Selezionare una protrusione o depressione che è membro di una serie.

2. Tenere premutoAlt e selezionare la faccia planare che contiene la serie potenziale.

   Dovete selezionare questa faccia per riconoscere una serie.

3. SelezionareRecognized Pattern (Serie riconosciuta) dall'elenco Correlato.

4. Cliccare col pulsante destro del mouse la serie potenziale e selezionare Create Pattern (Crea serie) dal menu contesto per convertire le protrusioni o depressioni selezionate in serie.

5. (Opzionale) Selezionare una faccia o un membro della serie per visualizzare il conteggio e dimensioni per la modifica.

Per selezionare le facce che circondano un vuoto interno

1. Cliccare una faccia del solido con facce interne.

2. Selezionare Inner Faces (Facce interne) dall'elenco categoria.

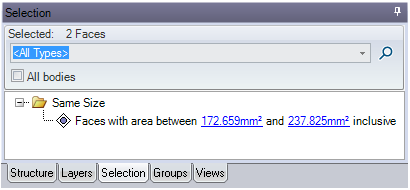

Per trovare tutte le facce entro una gamma di aree tra due facce

1. Selezionare due facce.

2. Cliccare nel pannello Selection (Selezione).

   I risultati della ricerca visualizzano tutte le facce del vostro disegno con un'area tra le due facce selezionate.



Per selezionare tutte le facce dello stesso colore

1. Aprire un modello con colori differenti su più facce di un modello.

2. Selezionare una faccia di un colore particolare

3. Cliccare sulla scheda pannello Selection (Selezione) nell'albero Struttura

4. Cliccare sull'opzione Faces with same color (Facce dello stesso colore) nella cartella Same color (Stesso colore) nel pannello Selection (Selezione)

5. Tutte le facce con lo stesso colore di quello della faccia originariamente selezionata verranno selezionate.

Esempi

Abbiamo selezionato la faccia arrotondata evidenziata sopra.

Le facce evidenziate sopra sono selezionate quando cliccate All rounds are equal to or smaller than 4.34mm (Tutti gli arrotondamenti sono uguali a o più piccoli di 4,34mm).

Le facce evidenziate sopra sono selezionate quando cliccate Depression (Depressione).

Le facce evidenziate sopra sono selezionate quando cliccateSurface edge loop (Sequenza chiusaLinee o spigoli disegnati contigui. Può essere selezionata facendo doppio clic su uno dei bordi o una delle linee. spigoli superficie).
