Rimuovere arrotondamenti

Lo strumento Rounds (Arrotondamenti) fornisce un modo veloce e facile per rimuovere arrotondamenti da un oggetto. E' simile allo strumento Fill (Riempi), tranne per il fatto che con lo strumento Rounds (Arrotondamenti) è possibile selezionare solo spigoli arrotondati.

L'immagine sotto mostra un esempio di arrotondamenti ben formati, alla sinistra, e malamente formati sulla destra.

Prima di iniziare:

• Avrete una maggior possibilità di successo se rimuovete solo alcuni arrotondamenti per volta. Se sprecate tanto tempo a rimuovere arrotondamenti, potreste voler rivedere i tutorial o le informazioni del supporto tecnico di di SpaceClaim, online SpaceClaim.com per tecniche avanzate che potete usare quando rimuovete arrotondamenti..
• Ispezionate da vicino il vostro modello da diversi angoli e livelli di zoom, in modo da poter determinare meglio le aree degli arrotondamenti che volete rimuovere. Ciascuna area di un modello è unica, ed aree differenti potrebbero richiedere approcci differenti per la rimozione di arrotondamenti.
• Selezionare prima lo spigolo più corto dell'arrotondamento o del gruppo arrotondamento.

Per assicurare e completare la rimozione degli arrotondamenti, rimuovere gli arrotondamenti invertendo l'ordine con cui sono stati creati, come mostrato nell'esempio sotto di un modello con arrotondamenti colorati:

Per rimuovere arrotondamenti

Per dividere e rimuovere parzialmente un arrotondamento:

1. Cliccare Rounds (Arrotondamenti) nel gruppo Remove (Rimuovi) sulla scheda Prepare (Prepara).

   Evitare di dividere in un arrotondamento. Invece, dividere su tutti i lati. Potreste avere bisogno di dividere e rimuovere parzialmente uno o più arrotondamenti prima di rimuovere arrotondamenti adiacenti, specialmente quando due o più facce arrotondate si incontrano su uno spigolo o vertice. La faccia arrotondata è divisa e riempita in mezzo. Per selezionare facce o facce di terminazione, usare lo strumento Faces (Facce).

2. Passare sopra uno spigolo tangente della faccia arrotondata per visualizzare li linee di divisione dell'arrotondamento. Queste linee vi mostrano un'indicazione virtuale di dove verrà diviso l'arrotondamento, come mostrato sotto. E' possibile spostare le linee di divisione spostando il mouse.



Se necessario, dal pannello Options (Opzioni), cambiare l'opzione Cap width (Larghezza terminazione) per regolare la percentuale di faccia arrotondata da rimuovere.

• Cliccare sullo spigolo per dividere la faccia arrotondata.
• Selezionare gli arrotondamenti che volete rimuovere:

• Cliccare un oggetto nell'albero Struttura per selezionare tutti gli arrotondamenti sull'oggetto.

• Selezionare una faccia arrotondata nell'area di disegno. E' possibile tenere premuto CTRL e selezionare facce o disegnare una casella per selezionare più facce.

• Tenere premuto CTRL per deselezionare una faccia.

• Dal menu contestuale, scegliere Select > Using Box (Seleziona > Usare casella) Spostare il mouse sopra l'area che volete rimuovere per identificare le parti che volete selezionare. Disegnare la casella di selezione attorno all'area. E' possibile solo selezionare facce arrotondate mentre questo strumento è attivo.

Per selezionare facce o facce di terminazione, usare lo strumento Faces (Facce).

1. Cliccare la guida dello strumentoComplete (Completa).

   SpaceClaim rimuove le facce arrotondate selezionate e le sostituisce con uno spigolo tagliente.

Guide degli strumenti

Le seguenti guide degli strumenti vi aiutano ad eseguire il processo:

Opzioni

Le seguenti opzioni sono disponibili nel pannello Options (Opzioni):

• Auto-shrink fill area (Compatta automaticamente l'area riempimento) : Selezionare questa opzione per dividere facce arrotondamento dove possono essere rimosse quando selezionate una catena di arrotondamenti e non è possibile riempirli nella loro interezza. Gli arrotondamenti verranno parzialmente rimossi.
• Cap width (Larghezza terminazione): la percentuale della larghezza di una arrotondamento rimosso quando cliccate su uno spigolo di un arrotondamento esistente. Queste divisioni sono visualizzate in anteprima mentre il cursore è spostato lungo gli spigoli tangenti dell'arrotondamento.

Esempi

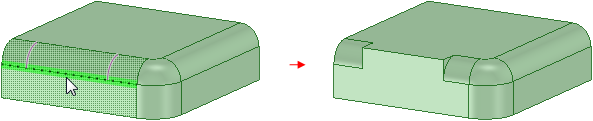

Dividere e rimuovere parzialmente un arrotondamento

Usare altri strumenti per rimuovere arrotondamenti

• Come opzione, quando si rimuovono arrotondamenti, potete anche usare lo strumento Replace (Sostituisci) dal gruppo Edit (Modifica) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.), per sostituire una faccia con un'altra. E' possibile sostituire più facce con una singola faccia, sostituire una singola faccia con più facce, o sostituire più facce con altre facce.
•

Arrotondamenti completi sostituiti con una faccia

Progressione usando una faccia per rimuovere un arrotondamento

• Provare usando lo strumento Sphere (Sfera) dal gruppo Insert (Inserisci) nella scheda Design (DisegnoModello 2D o 3D contenente almeno un componente di livello superiore.). Usando questo strumento, potete creare una sfera rotonda e porla in giunzioni di geometrie difficili. Una volta a posto, potete usare la sfera per dividere la giunzione al fine di rimuovere l'arrotondamento. In alcuni casi, potreste volere creare una serie di due o più sfere che vi aiutino con la rimozione di aree arrotondate più grandi o più complesse.
• Per evitare problemi con la rimozione di sfere, è buona pratica riempire la sfera immediatamente dopo la rimozione degli arrotondamenti su entrambi i lati di una sfera o di una serie di sfere.

Usare lo strumento Sphere (Sfera) per dividere e rimuovere parzialmente un arrotondamento
