Zkosení hran

Můžete zkosit hrany libovolného tělesa díky možnosti Chamfer (Zkosit) nástroje Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.). Skicované zkosení, které vytvoříte pomocí nástroje Create Rounded Corner (Vytvořit zaoblený roh) s možností Chamfer (Zkosit), jsou rozpoznána jako sražení, když jsou tvarována do tělesa.

ZkoseníŠikmý roh mezi dvěma hranami vytvořený pomocí nástroje Pull (Vytáhnout), úhel s rovnoměrným sklonem, úkos. jsou rozpoznána jako typ plochy a mají vlastní možnosti v panelu Vlastnosti. Můžete změnit zkosení (Ano nebo Ne) a hodnoty vzdálenosti.

Po vytvoření zkosení můžete upravit vzdálenost odstup obou stran a můžete změnit její odsazení. Táhněte za šipky nad nebo pod zkosením, chcete-li změnit vzdálenost, nebo táhněte za šipku, která je kolmá ke zkosení, chcete-li změnit její odsazení. Můžete také otáčet hranami a vlastnosti vzdálenosti zkosení se aktualizují novými hodnotami.

Když vytvoříte otvor ve zkosené ploše, plocha již nebude zkosená. Stále můžete vytáhnout plochu nebo otvor, ale nemůžete změnit zkosení na zaoblení nebo změnit rozměry zkosení.

Zkosení hrany

1. Klikněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte hranu nebo hrany, které chcete zkosit. Dvakrát klikněte a vyberte tečný řetězec.

3. Vyberte možnost Chamfer (Zkosit) na panelu Možnosti nebo na mini-nástrojové liště.

4. Klikněte a táhněte za hranu směrem šipky Vytažení.

   Vytažením za šipku, která je kolmá ke zkosené ploše, se změní vzdálenost odsazení pro celé zkosení. Vytažením za libovolnou boční šipku se změní vzdálenost odstupu dané strany. Chcete-li přecházet mezi šipkami, můžete stisknout klávesu Tab.

   Chcete-li změnit velikost zkosení, klikněte pravým tlačítkem myši a zadejte vzdálenost odstupu na mini-nástrojové liště nebo stiskněte mezerník, zadejte vzdálenost odstupu a stiskněte klávesu Enter.

   Chcete-li vytvořit zkosení se stejnou vzdáleností a velikostí odstupu, jakou má stávající zkosení, použijte ionu nástroje Up to (Až do) a vyberte stávající zkosenou plochu. Chcete-li nastavit vzdálenost odstupu, můžete nástrojem Up To (Až do) také vybrat hranu.

Úprava zkosené hrany

1. Vyberte zkosenou hranu nebo řetězec zkosených hran.

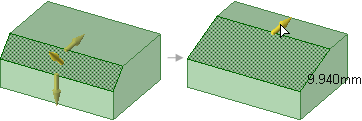

   • Chcete-li změnit vzdálenost odstupu jedné strany zkosení, táhněte za šipku nad nebo pod zkosením, jak je znázorněno níže. Stiskněte mezerník během tažení a zadejte hodnotu vzdálenosti. Na panelu Vlastnosti a na mini-nástrojové liště můžete také změnit obě vzdálenosti odstupu. Ikonu nástroje Up To (Až do) lze použít k vytažení odstupu až k objektu.

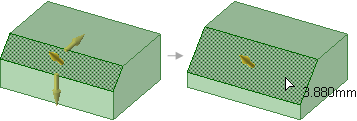

   • Chcete-li změnit vzdálenost odstupu zkosení, táhněte za šipku, která je kolmá ke zkosení, jak je znázorněno níže. Stiskněte mezerník během tažení a zadejte hodnotu vzdálenosti.

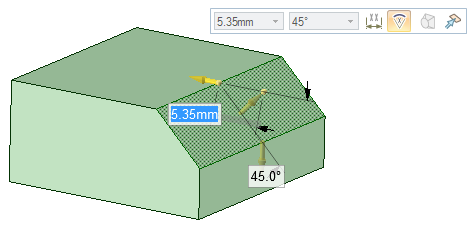

   • Chcete-li upravit vzdálenost a úhel, vyberte jeden z bočních ovládacích prvků k zobrazení mini-nástrojové lišty a klikněte na možnost rozměru Angle (Úhel). Vybraná strana se stane stranou vzdálenosti a druhá se přepne na úhel.



   • Chcete-li převést zkosení na normální plochu, vyberte v políčku ZkoseníŠikmý roh mezi dvěma hranami vytvořený pomocí nástroje Pull (Vytáhnout), úhel s rovnoměrným sklonem, úkos. na panelu Vlastnosti možnost False (Ne). Můžete vybrat možnost True (Ano) k převedení plochy na zkosení; ale plochy s otvory nemohou být upraveny jako zkosení. Změnou této vlastnosti se nezmění geometrie. Viz níže uvedené pokyny k odstranění zkosení z hrany.

Podržte klávesu Shift a přitom táhněte za odstup nebo odsazení zkosení za účelem jeho přichycení ke stávajícím hranám.

Přeměna mezi zaoblenými hranami a zkosenými hranami

1. Klikněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte hranu nebo hrany, které chcete převést na zkosené nebo zaoblené hrany.

   Dvakrát klikněte a vyberte tečný řetězec.

   Nemůžete převést zkosenou hranu, pokud jste změnili vzdálenost odstupu.

3. Vyberte možnost Chamfer (Zkosit) nebo možnost Round (ZaoblitZaoblený roh v průsečíku dvou čar nebo hran, konkávní průsečík mezi dvěma povrchy. Nástroj Zaoblit se vztahuje na vnitřní roh, pro vnější roh lze použít nástroj . Zaoblení můžete vykreslit s použitím nástroje Create Rounded Corner (Vytvořit zaoblený roh) nebo výběrem volby Fillet (Zaoblit) (Zaoblení s konstantním poloměrem) z možností nástroje Pull (Vytáhnout). Viz Zaoblení.) na panelu Možnosti nebo na mini-nástrojové liště.

   Zaoblená hrana se převede na zkosenou hranu.

Nemůžete převést zkosení na zaoblení, pokud jste změnili vzdálenost odstupu.

Vytvoření zkosení se stejným odstupem a odsazením jako jiné zkosení

1. Klikněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte hranu nebo stávající zkosení, které chcete změnit.

3. Klikněte na ikonu nástroje Up To (Až do).

4. Vyberte zkosení, jehož hodnoty chcete kopírovat.

   První zkosení se změní tak, že jeho vzdálenosti odsazení a odstupu budou stejné jako u druhého odsazení.

Odstranění zkosení nástrojem Pull (Vytáhnout)

Tato metoda zcela odstraní zkosenou hranu.

1. Klikněte na Pull (VytáhnoutNástroj používaný pro narušení nebo deformaci geometrie. Nástroj Pull (Vytáhnout) použijte pro posun, vytlačení, otočení, tažení, úkos a prolnutí ploch nebo pro zaoblení, zkosení nebo vytlačení hran. Při konverzi skici do 3D prostoru vytvoří vytažení čáry plochu a vytažení plochy těleso.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte zkosenou hranu.

3. Vyberte možnost Chamfer (Zkosit) na panelu Možnosti nebo na mini-nástrojové liště.

   ZkoseníŠikmý roh mezi dvěma hranami vytvořený pomocí nástroje Pull (Vytáhnout), úhel s rovnoměrným sklonem, úkos. se odstraní.

Odstranění zkosení nástrojem Fill (Vyplnit)

Tato metoda odstraní zkosenou hranu a vytvoří skupinu zkosení na panelu SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka.. Můžete kliknout pravým tlačítkem myši na skupinu a vybrat možnost Reattach Chamfer (Obnovit zkosení), pokud chcete zkosenou hranu obnovit.

1. Klikněte na možnost Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte zkosenou hranu.

3. Klikněte na ikonu nástroje Complete (Dokončit).

   ZkoseníŠikmý roh mezi dvěma hranami vytvořený pomocí nástroje Pull (Vytáhnout), úhel s rovnoměrným sklonem, úkos. se odstraní a vytvoří se skupina zkosení.

Příklady

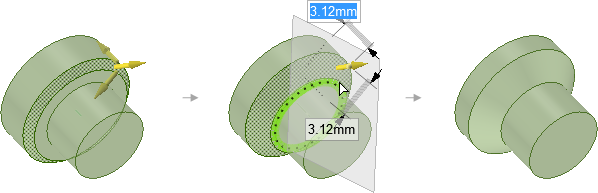

Vytažením se zvětší stávající zkosení, zatímco podržením klávesy Shift se přichytí ke hraně. Přichytit k hraně můžete pouze v tomto případě, kdy táhnete za existující zkosení.

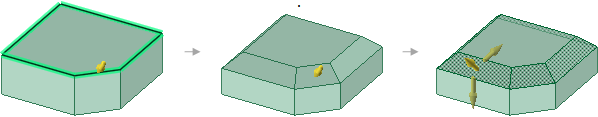

Pomocí ikony nástroje Up to (Až do) můžete změnit vzdálenosti odsazení a odstupu zkosení, pokud je chcete sladit se stávajícím zkosením.

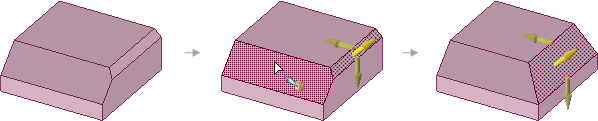

Vytvoření zkosení na několika hranách současně.
