Vytvoření zrcadlových vztahů

Pomocí nástroje Mirror (ZrcadlitAsociativní vztah mezi dvěma plochami nebo rovinami zrcadlenými kolem středové roviny nebo planární plochy. Druhý objekt představuje kopii originálu, pokud dojde ke změně geometrie originálu, bude aktualizována také zrcadlená kopie. Nástroj Mirror (Zrcadlit) můžete použít pro označení plochy nebo roviny jako převrácené nebo pro vytvoření převrácené roviny mezi dvěma plochami.) ve skupině lišty Vložit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. můžete zrcadlit každou geometrii, kterou lze přemístit pomocí nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.). Můžete vložit rovinu zrcadlení mezi dvěma plochami, čímž plochy sdružíte, takže je lze upravit společně. Můžete kopírovat těleso, povrch, plochu nebo křivku z jedné strany zrcadlové roviny na druhou.

Můžete zrcadlit křivky, body a osy bez opuštění režimu skici nebo režimu příčného řezu. Při zrcadlení křivky se změna její geometrie nepřenáší na druhou stranu.

Můžete zrcadlit tělesa, která obsahují vzory prvků na ploše, a vzor bude aktualizován na obou stranách. Vzor musí být vytvořen předtím, než je těleso zrcadleno.

RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu. se stává trvalým zrcadlem, jakmile vytvoříte geometrii pomocí zrcadla. Vztah zrcadlení je udržován při použití dalších 2D a 3D nástrojů pro úpravu návrhu.

Zrcadlené součásti mají zrcadlenou ikonu ve stromové struktuře a udržují své zrcadlové vztahy v případě exportování.

Zrcadlené objekty jsou vytvořeny na stejné vrstvě jako původní objekt. Zrcadlené body neudržují svůj zrcadlový vztah.

Chcete-li zrcadlit objekt

1. (Volitelné) Vytvořte rovinu, kterou chcete použít jako zrcadlo, pomocí nástroje Insert Plane (Vložit rovinu) a umístěte ji pomocí nástroje Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

2. Klepněte na Mirror ve skupině Vytvořit.

   Ikona nástroje Select Mirror Plane (Vybrat rovinu zrcadlení) je aktivní.

3. Klepněte na rovinu, kterou chcete použít jako zrcadlo.

4. Klepněte na ikonu nástroje Mirror Body (ZrcadlitAsociativní vztah mezi dvěma plochami nebo rovinami zrcadlenými kolem středové roviny nebo planární plochy. Druhý objekt představuje kopii originálu, pokud dojde ke změně geometrie originálu, bude aktualizována také zrcadlená kopie. Nástroj Mirror (Zrcadlit) můžete použít pro označení plochy nebo roviny jako převrácené nebo pro vytvoření převrácené roviny mezi dvěma plochami. těleso) nebo Mirror Face (ZrcadlitAsociativní vztah mezi dvěma plochami nebo rovinami zrcadlenými kolem středové roviny nebo planární plochy. Druhý objekt představuje kopii originálu, pokud dojde ke změně geometrie originálu, bude aktualizována také zrcadlená kopie. Nástroj Mirror (Zrcadlit) můžete použít pro označení plochy nebo roviny jako převrácené nebo pro vytvoření převrácené roviny mezi dvěma plochami. plochu).

5. Přesuňte ukazatel myši nad tělesa nebo plochy ve svém návrhu, chcete-li si prohlédnout těleso, povrch nebo plochu, která bude vytvořena na druhé straně vybrané roviny zrcadlení.

6. Klepněte na objekt, který chcete zrcadlit.

7. RovinaKonstrukční geometrie složená z rovného povrchu. Roviny je možné používat pro 2D skicování, částečné zobrazení modelu, neutrální rovina funkce úkosu. zrcadlení je vytvořena a bude trvalá pro jiné nástroje.

   Můžete klepnout na objekty ve svém návrhu nebo na součást ve stromové struktuře.

Uzavřete-li objem zrcadlením ploch, bude vytvořeno těleso.

Chcete-li odstranit plochu nebo rovinu zrcadlení

1. Klepněte na Mirror ve skupině Vytvořit.

   Ikona nástroje Select Mirror Plane (Vybrat rovinu zrcadlení) je aktivní.

2. Klepněte na ikonu nástroje Remove Mirror (Odstranit zrcadlo).

3. Klepněte na plochu, ze které chcete odstranit vztah zrcadlení. Můžete také vybrat do rámečku libovolný počet ploch.

   Můžete dočasně zakázat plochu v jakémkoliv nástroji. Vyberte zrcadlenou plochu za účelem zobrazení roviny zrcadlení, poté klepněte na ikonu zrcadla, chcete-li zakázat zrcadlení. Klepněte znovu na ikonu zrcadla, chcete-li povolit zrcadlení.

Možnosti

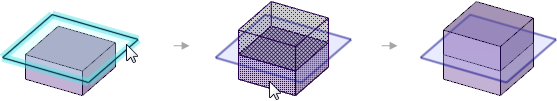

• Sloučit zrcadlené objekty: Použijete-li plochu jako rovinu zrcadlení, nebo leží-li rovina zrcadlení na ploše zdrojového objektu, oba zrcadlené objekty se sloučí. Zrušte tuto volbu, chcete-li vytvořit nový objekt, jak je zobrazeno níže.

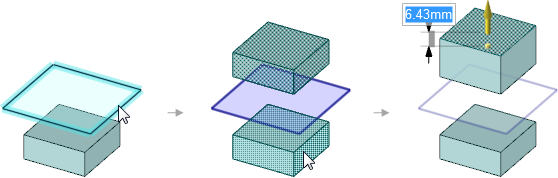

• Vytvořit zrcadlové vztahy: Pokud tuto volbu zrušíte, je vytvořena pouze geometrie a nikoliv zrcadlový vztah. Změny u každého z objektů se neprojeví na druhém, jak je zobrazeno níže.



Můžete vytvořit rovinu zrcadlení mezi dvěma symetrickými plochami v návrhu.

Chcete-li nastavit zrcadlový vztah

1. Klepněte na nástroj Mirror ve skupině lišty Vytvořit.

2. Klepněte na ikonu nástroje Setup Mirror (Nastavit zrcadlení).

   Při pohybu ukazatele myši nad plochami v návrhu budou způsobilé plochy zvýrazněny. PlochaBoční nebo jiný povrch tělesa. Některé příklady mohou být vnitřní povrch otvoru nebo šest stěn obdélníkového tělesa. Viz Povrch. je způsobilá, je-li symetrická k další ploše v návrhu.

3. Klepněte na plochu.

4. Klepněte na paralelní plochu.

   Druhá plocha je zvýrazněna modře a rovina zrcadlení se objeví uprostřed mezi těmito dvěma plochami. Úpravy na jedné ploše se budou nyní zrcadlit na druhé ploše. Geometrie mezi dvěma plochami bude odpovídajícím způsobem aktualizována.

Zrcadlové vztahy můžete vytvářet tak, že najdete podobné plochy na druhé straně existujícího zrcadla.

Chcete-li najít podobné plochy na druhé straně zrcadla

1. Klepněte na ikonu nástroje Setup Mirror (Nastavit zrcadlení).

2. Klepněte na plochu.

   Stiskněte klávesu Ctrl + klepnutím vyberte více ploch.

3. Stiskněte klávesu Alt + klepněte na rovinu zrcadlení.

   Identické plochy se stejnou vzdáleností od roviny zrcadlení jsou zvýrazněny modře a je vytvořen zrcadlový vztah.

Ikony nástrojů

V rámci nástroje Mirror existuje několik vodítek nástrojů, které vám pomůžou projít procesem zrcadlení:

Příklady

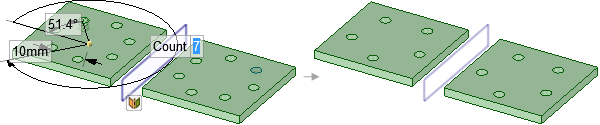

Zrcadlené těleso se vzorem prvků je aktualizováno, je-li počet změněn ze 7 na 5 na jedné straně.

Zrcadlení naskicované kružnice. Změna kružnice nezmění geometrii zrcadlené kružnice.
