Tažení plechového dílu

Chcete-li změnit plechové díly, použijte nástroj  Pull, který naleznete ve skupině Edit na kartě Sheet Metal.

Jelikož tloušťka plechových stěn je slabá a pravděpodobně pracujete ve zmenšeném zobrazení, výběrem hrany o slabé tloušťce se nabízí možnosti nástroje Pull pro hrany i plochu. Obrázek níže znázorňuje, že můžete přetáhnout hranu (tlumená šipka Pull) nebo plochu (aktivní šipka Pull). V tomto případě máte také možnost stěnu prodloužit nebo vytvořit čepový spoj.

Pokud na malém panelu nástrojů zvolíte čepový spoj, potažením hrany vytvoříte čepový spoj.

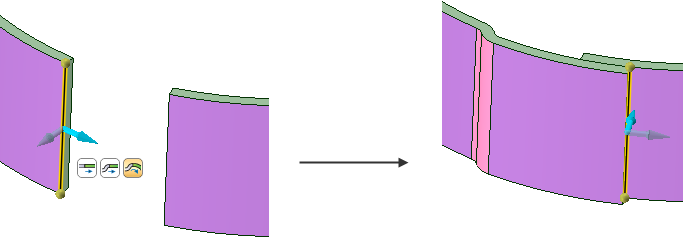

V případě válcových stěn se na malém panelu nástrojů objeví možnost vytvořit zakřivený čepový spoj .

Pokud změníte směr nástroje Pull, bude hrana povytažena pro vytvoření nové stěny.

Styčné body a reliéfy ohybů se vytvoří automaticky a jsou určeny aktuálním nastavením nástrojů Junction a Relief. Vytažením hrany na vnitřní obrys vytvoříte stěnu s mezerou na obou stranách, pokud je jako standardní šířka reliéfu ohybu vybrán kruhový nebo čtvercový reliéf ohybu. Pokud je zvolen typ Rip relief (trhlinový reliéf), bude mezera rovna šířce trhliny.

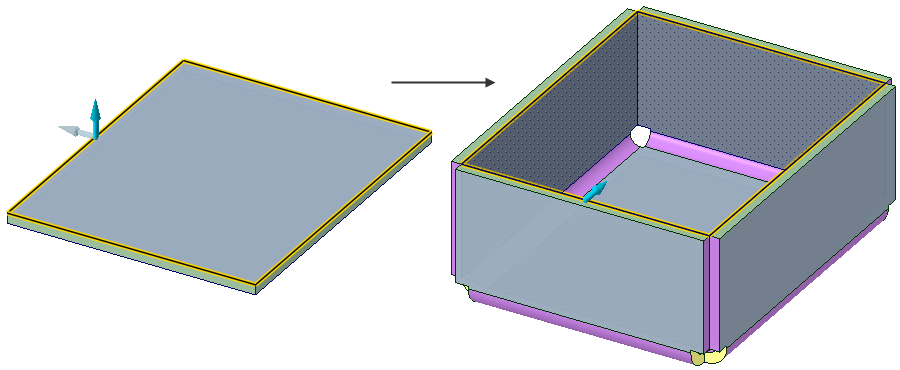

Chcete-li táhnout více stěn najednou, jak je znázorněno níže, můžete si vybrat smyčku hrany.

Když vytáhnete stěny v návrhu, boční hrany nové stěny budou vycházet z úhlů sousedních objektů. Tento úhel je obvykle 90 °, ale může se jednat o téměř jakýkoli jiný. Pokud jsou sousední stěny tupoúhlé, musí být sousední stěna od úhlem menším než 135 °, aby nová stěna mohla vést podél sousedních.

Tažením jedné hrany styčného bodu ohybu můžete vytvořit kuželové ohyby.

Při tažení bočních hran se sousedními styčnými body ohybu můžete přichytit výsledný poloměr zaoblení k poloměru styčného bodu. Podržte při tažení klávesu Shift, chcete-li přichytit k vnitřnímu nebo vnějšímu poloměru ohybu, podle vhodnosti.

Klávesové zkratky fungují pro všechny nástroje na obou kartách. Můžete například stisknout klávesu P a aktivovat nástroj Pull, buď na kartě Design, nebo Sheet Metal.

Postup tažení plechových dílů

1. Ve skupině Edit klikněte na kartě Sheet Metal na nástroj  Pull.

2. Ve skupině Modify v případě potřeby změňte nastavení nástrojů Junction a Relief.

   Nastavení těchto nástrojů se použije při tažení. Pokud je například nástroj Junction nastaven na hodnotu Sharp, vytvoří se při tažení ostrá hrana. Ikony nástroje se změní podle aktuálního nastavení, abyste měli přehled na první pohled.

3. (Volitelné) Na panelu Options upravte chování ohybu.

   Možnosti ohybu udávají místo, kde se vytvoří poloměry ohybu ve vztahu k sousedním stěnám.

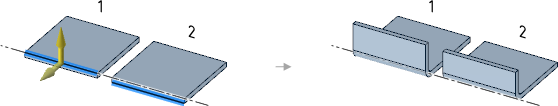

   • Use Edge Location: Když táhnete plechovou hranu, závisí umístění poloměru ohybu na vybrané hraně a směru tažení.







     Když táhnete směrem pryč od druhé hrany (1), z vybrané hrany se stane vnitřní roh.
     Když táhnete napříč druhou hranou (2), z vybrané hrany se stane vnější roh.

   •  Inside: je zachována délka vnitřního povrchu stěny, jako na výše uvedeném obrázku č. 1.

   •  Outside: je zachována délka vnějšího povrchu stěny, jako na výše uvedeném obrázku č. 2.

   •  Offset: množství místa pro ohyb při tažení.

   • Bend angle: úhel mezi dvěma stěnami.

   • Bend radius: vnitřní poloměr ohybu.

4. Vyberte jednu z následujících možností:

   • Hrana3D objekt složený ze samostatného vnějšího ohraničení funkce. Čára nakreslená na 2D ploše se stává hranou, když svoji skicu vytáhnete do 3D prostoru. pro vytvoření nové stěny s výchozí tloušťkou plechu.

   • Tloušťka plochy pro rozšíření stávající stěny.

   • Plocha stěnyBoční plocha plechové stěny. Na obrázku níže jsou oranžovou barvou zvýrazněny dvě svislé plochy stěn. pro odsazení (nebo přesunutí) stěny ve směru šipky nástroje Pull.

   • Tloušťka hrany pro zaoblení nebo zkosení hrany. Na hraně bez tloušťky nemůžete vytvořit lem.

5. (Volitelné) Klikněte na nástroj Pull Direction nebo podržte klávesu Alt a vyberte referenční prvek pro nastavení směru tažení.

6. (Volitelné) Klikněte na nástroj Up To nebo stiskněte klávesu U a vyberte plochu, hranu nebo bod, ke kterému chcete táhnout.

7. Klikněte na žlutou šipku nástroje Pull a táhněte v jejím směru.

Příklady

TaženíTažení povrchu nebo plochy podél čáry nebo hrany pomocí nástroje Pull (Vytáhnout). Můžete táhnout plochy a hrany a můžete vybrat přímé nebo zakřivené čáry, podél kterých chcete tažení provádět. Tažení podél křivky představuje techniku vytahování pro vytvoření hladkého klesajícího tvaru. Viz Trajektorie. stěny s přilehlou stěnou vytvoří odpovídající úhel na konci nové stěny.

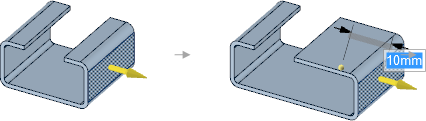

Tažením jedné strany stěny přesune stěnu a změní sousední stěny.

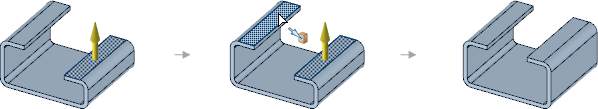

Přesun stěn pomocí nástroje Up To.





TaženíTažení povrchu nebo plochy podél čáry nebo hrany pomocí nástroje Pull (Vytáhnout). Můžete táhnout plochy a hrany a můžete vybrat přímé nebo zakřivené čáry, podél kterých chcete tažení provádět. Tažení podél křivky představuje techniku vytahování pro vytvoření hladkého klesajícího tvaru. Viz Trajektorie. stěny až po šikmou stěnu. Stěna se sloučí se stěnami, ze kterých se rozšiřuje. Rozšiřující a šikmá stěna se nesloučí, zůstane zachována malá mezera.





Vytvoření vinutých plechových stěn výběrem tečného řetězce hran a jejich tažení kolmo k řetězci (vlevo). Vinuté plechové stěny mohou být rozevřeny (vpravo).

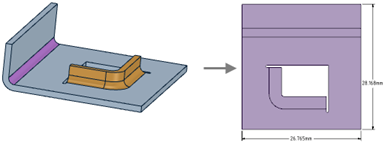

TaženíTažení povrchu nebo plochy podél čáry nebo hrany pomocí nástroje Pull (Vytáhnout). Můžete táhnout plochy a hrany a můžete vybrat přímé nebo zakřivené čáry, podél kterých chcete tažení provádět. Tažení podél křivky představuje techniku vytahování pro vytvoření hladkého klesajícího tvaru. Viz Trajektorie. hrany vnitřní smyčky pro vytvoření tvaru spojnice. Krajní reliéfy se vytvoří automaticky a lze je rozevřít. (Reliéfy nejsou na obrázku zvýrazněny, protože ještě nejsou klasifikovány jako krajní reliéfy).

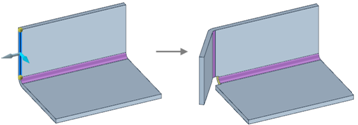

TaženíTažení povrchu nebo plochy podél čáry nebo hrany pomocí nástroje Pull (Vytáhnout). Můžete táhnout plochy a hrany a můžete vybrat přímé nebo zakřivené čáry, podél kterých chcete tažení provádět. Tažení podél křivky představuje techniku vytahování pro vytvoření hladkého klesajícího tvaru. Viz Trajektorie. šikmé plechové stěny. Sousední stěna je upravena tak, aby si nezachovala styčný bod.

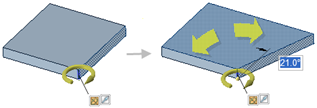

Použití nástroje Revolve pro vytvoření šikmé čelní plochy.

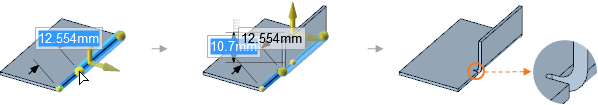

Postup tažení částečné stěny

1. Klikněte na nástroj Pull.

2. Ve skupině Create v případě potřeby změňte nastavení nástroje Relief.

3. Vyberte hranu na stěně.

4. Přetáhněte jednu nebo obě žluté kuličky na požadovanou šířku.

   Zadejte číslo pro určení rozměrů umístění z konce hrany.

5. Klikněte na žlutou šipku nástroje Pull a táhněte v jejím směru.

6. Vytvoří se reliéfy podle potřeby. Tvar a velikost reliéfu jsou určeny nástrojem Edge Relief a nastavenímmožností plechu.

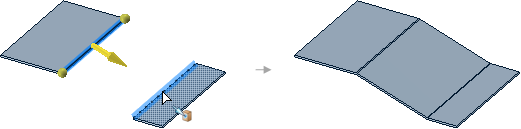

Postup tažení stěny mezi dvěma rovnoběžnými stěnami

1. Ve skupině Create na kartě Sheet Metal klikněte na tlačítko Pull.

2. Vyberte hranu na první stěně.

3. Klikněte na nástroj Up To nebo stiskněte klávesu U.

4. Vyberte hranu na druhé stěně.

   Úchyt nástroje Pull zobrazí náhled směru tažení, když přejdete myší přes hranu.

   Ohyby jsou automaticky přidány podle potřeby.





Postup řízení úhlu ohybu při tažení

Před tažením zadejte hodnotu pro možnost Bend angle.

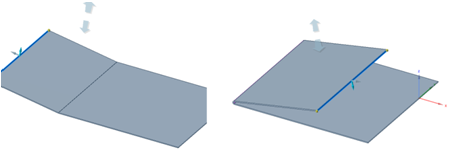

Úhel se měří od plochého stavu plechu. Následující obrázek znázorňuje 10° (vlevo) a 170° (vpravo) ohyb.

Postup vytvoření zaoblení nebo zkosení

1. Klikněte na nástroj Pull.
2. Vyberte jednu nebo více tlouštěk rohů.
3. Na panelu možností nástroje Pull klikněte na položky Round (zaoblení) nebo Chamfer (zkosení).

   Položku Round nebo Chamfer můžete vybrat také z malého panelu nástrojů.

4. Klikněte na žlutou šipku nástroje Pull a táhněte v jejím směru.

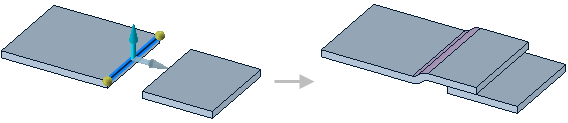

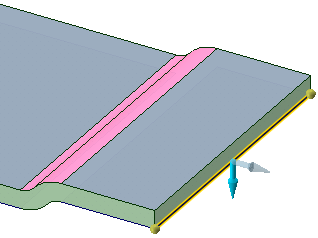

Postup vytvoření čepu nebo styčného bodu S

1. Ve skupině Create klikněte na kartě Sheet Metal na nástroj  Pull.

2. Vyberte hranu plechové stěny.

3. Na panelu možností plechu vyberte volbu Bend.
4. Táhněte ve směru stěny.

   Stěna se ohne a vystoupí o jednu tloušťku stěny a povede ve stejném směru, jak je znázorněno níže. Z ploch ohybu se stanou čepové spoje.

Nástroje

Pro tento nástroj jsou k dispozici následující možnosti:

Možnosti plechu

Pro tento nástroj jsou k dispozici následující možnosti:

• Use Edge Location: Když táhnete plechovou hranu, závisí umístění poloměru ohybu na vybrané hraně a směru tažení.

  Když táhnete směrem pryč od druhé hrany, z vybrané hrany se stane vnitřní roh.
  Když táhnete napříč druhou hranou, z vybrané hrany se stane vnější roh.

•  Inside: je zachována délka vnitřního povrchu stěny, jako na výše uvedeném obrázku č. 1.

•  Outside: je zachována délka vnějšího povrchu stěny, jako na výše uvedeném obrázku č. 2.

• Offset: Množství místa, které je potřebné k odsazení plechu, aby bylo možné poskytnout prostor pro tažení.

•  Dimension to Selected Edge: Používá vybranou hranu k automatickému výpočtu reference rozměru na základě následného směru tažení.

•  Dimension to Inside Edge: Používá vnitřní hranu jako referenci rozměru bez ohledu na směr tažení.

•  Dimension to Outside Edge: Používá vnější hranu jako referenci rozměru bez ohledu na směr tažení.

• Bend angle: Úhel mezi dvěma stěnami.

• Bend radius: Vnitřní poloměr ohybu.

Možnosti nástroje Pull

• Add: Přidá materiál pouze při tažení. Pokud budete tahat v odečítacím směru, nedojde k žádné změně. Tuto volbu můžete kombinovat s dalšími možnostmi nástroje Pull.

• Cut: Odstraní materiál pouze při tažení. Pokud budete tahat ve sčítacím směru, nedojde k žádné změně. Tuto volbu můžete kombinovat s dalšími možnostmi nástroje Pull.

• No merge: TaženíTažení povrchu nebo plochy podél čáry nebo hrany pomocí nástroje Pull (Vytáhnout). Můžete táhnout plochy a hrany a můžete vybrat přímé nebo zakřivené čáry, podél kterých chcete tažení provádět. Tažení podél křivky představuje techniku vytahování pro vytvoření hladkého klesajícího tvaru. Viz Trajektorie. bez slučování do jiných objektů, i pokud se tažený objekt protíná se stávajícím objektem.

• Round: Vytvoří při tažení zaoblený roh (zaoblení) na tloušťce hrany.

• Chamfer: Vytvoří při tažení zkosení na tloušťce hrany.
