Symetrické přesunutí

Možnost Symetrické přesunutí použijte v nástroji Move (Přesunutí) k přesunutí objektů, které jsou spolu ve vztahu na rovině, jako kdyby šlo o zrcadlové objekty, ale bez nutnosti vytvářet mezi nimi zrcadlení. Na rozdíl od nástroje Mirror (Zrcadlo) lze možnost Symetrické přesunutí použít k přesunutí odlišné geometrie i geometrie podobné.

Tuto možnost můžete použít s automaticky stanovenou virtuální zrcadlovou rovinou na základě umístění ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) nebo můžete použít ikonu nástroje Fulcrum (BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body. otáčení) ke stanovení pevné zrcadlové roviny.

Se zrcadlovou rovinou zvolenou bodem otáčení je nalezena geometrie, která je stejná na obou stranách roviny, a je přesunuta automaticky, když je přesunuta geometrie na jedné straně této roviny. Střed každého vybraného objektu stanoví, na které straně roviny geometrie leží.

Symetricky přesouvat lze plochy, hrany, vrcholy, křivky řezů a skicové křivky. Křivky, které částečně překrývají symetrickou rovinu, lze přesouvat. Možnost symetrického přesouvání není k dispozici pro přesouvání objektů, které mají stanovený vztah zrcadlení.

Symetrické přesouvání objektů na virtuální zrcadlové rovině

1. Vyberte dva nebo více objektů.

2. Klikněte na nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).
3. Klikněte na možnost  Symetricky přesunout na panelu Možností.

4. Klikněte na jednu z přechodových šipek a táhněte. Během tažení se ve středu ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) zobrazí stínový obrázek, který je kolmý ke směru tažení. Pohyby jsou zrcadleny na této rovině. Stínový ovládací prvek Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) se zobrazí na druhé straně virtuální zrcadlové roviny a naznačí tak zrcadlový přesun nebo otočení. Vybrané objekty se posunou symetricky na označené rovině.

   Chcete-li resetovat virtuální zrcadlovou rovinu, změňte výběr nebo přepněte možnost Symetrické přesunutí.

Příklady

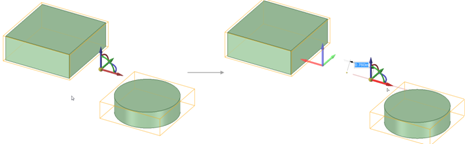

Symetrické přesunutí dvou těles na virtuálním zrcadle.

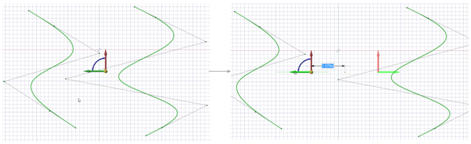

Přesunutí dvou křivek.

Symetrické přesunutí objektů na zrcadlové rovině zvolené bodem otáčení

1. Vytvořte rovinu nebo rovinnou plochu.

2. Vyberte jeden nebo více objektů.

3. Klikněte na nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

4. Klikněte na možnost  Symetricky přesunout na panelu Možností.

5. Klikněte na ikonu nástroje Fulcrum (BodSamostatné místo v mřížce skici. 2D objekt, který nemá žádnou výšku, šířku ani délku. Počátek, osa a vrchol představují příklady bodů. Nástroj Point (Bod) můžete použít pro skicování bodu na skicovací mřížce. Body jsou užitečné jako kótovací reference, při rozdělování a pro vytváření bodu na čáře nebo křivce, přes kterou chcete nakreslit kružnici třemi body. otáčení).

6. Klikněte na rovinu nebo rovinnou plochu ke stanovení roviny symetrie.

   Objekty na druhé straně roviny bodu otáčení se shodnou geometrií jsou automaticky rozpoznány a symetricky přesunuty na rovině.

7. Tažením šipky otočení nebo přesunutí na ovládacím prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) symetricky upravte geometrii na zrcadlové rovině zvolené bodem otáčení.

Příklady

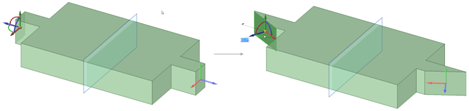

Otočení hrany upraví shodnou geometrii na druhé straně zrcadlové roviny zvolené bodem otáčení.





Přesunutí ploch, které jsou vzájemně symetrické, ale leží částečně na druhé straně zrcadlové roviny. Střed každého z ohraničujících rámečků objektů je na libovolné straně roviny, takže nástroj symetrického přesunutí může detekovat symetrickou geometrii a může přesunout nakloněné plochy.
