Nahrazení ploch

Použijte nástroj  Replace (Nahradit) ve skupině na liště Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. k nahrazení jedné plochy jinou. Můžete nahradit několik ploch jednou plochou, nahradit jednu plochu několika plochami nebo nahradit několik ploch několika jinými plochami.

Nástroj Replace (Nahradit) vám umožňuje manuálně zjednodušit nebo zarovnat složité plochy a křivky do rovin, kuželů a válců. (Pokud chcete tento proces zautomatizovat, použijte nástroj Simplify (Zjednodušit) ve skupině Upravit na záložce Oprava, kterým automaticky vyhledáte problémové oblasti.

Nahrazení plochy

1. Klikněte na nástroj  Replace (Nahradit) ve skupině na liště Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte plochu, kterou chcete nahradit (tj. cíl).

3. Vyberte plochu, povrch nebo rovinu, kterou chcete použít k nahrazení cílové plochy (tj. zdroj).

   Zdroje můžete vybrat v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. nebo ve stromové struktuře.

Nebo to můžete provést rychleji

1. Klikněte na cílovou plochu a stiskněte klávesu Alt + klikněte na zdrojovou plochu, povrch nebo rovinu pomocí nástroje Select (Vybrat).

2. Klikněte na nástroj Replace (Nahradit) k nahrazení cílové plochy zdrojovou plochou.

Nahrazení několika cílů

1. Klikněte na nástroj Replace (Nahradit).

2. Klikněte na ikonu nástroje Target (CílObjekt, který chcete odříznout, když používáte nástroj Combine (Spojit) pro rozdělení tělesa nebo povrchu.), která zůstane stisknutá, a poté klikněte na každou cílovou plochu.

   Můžete také použít metodu výběru několika ploch.

3. Vyberte zdrojovou plochu, povrch nebo rovinu.

   Zdroj můžete vybrat v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. nebo ve stromové struktuře.

Nahrazení cíle několika zdroji

1. Klikněte na nástroj Replace (Nahradit).

2. Vyberte cílovou plochu.

3. Klikněte na ikonu nástroje Source (Zdroj), která zůstane stisknutá, a poté klikněte na každou zdrojovou plochu, povrch nebo rovinu.

   Zdroje můžete vybrat v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. nebo ve stromové struktuře a také můžete použít metodu výběru několika ploch.

4. Klikněte na ikonu nástroje Complete (Dokončit) nebo stiskněte klávesu Enter, čímž dojde k nahrazení cíle.

Nahrazení několika cílů několika zdroji

1. Klikněte na nástroj Replace (Nahradit).

2. Klikněte na ikonu nástroje Target (CílObjekt, který chcete odříznout, když používáte nástroj Combine (Spojit) pro rozdělení tělesa nebo povrchu.) a poté klikněte na každou cílovou plochu.

   Můžete také použít metodu výběru několika ploch.

3. Klikněte dvakrát na ikonu nástroje Source (Zdroj), která zůstane stisknutá, a poté klikněte na každou zdrojovou plochu, povrch nebo rovinu.

   Zdroje můžete vybrat v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy. nebo ve stromové struktuře a také můžete použít metodu výběru několika ploch.

4. Klikněte na ikonu nástroje Complete (Dokončit) nebo stiskněte klávesu Enter, čímž dojde k nahrazení cílů.

Příklady

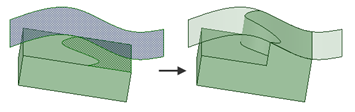

Nahrazení cílové rozdělené plochy zdrojovou plochou

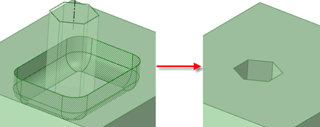

Nahrazení několika cílových ploch (výstupku) jednou zdrojovou plochou (povrchem)

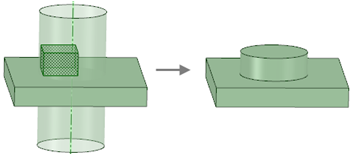

Nahrazení několika cílových ploch (v zapuštění) několika zdrojovými plochami (na povrchu)

Zarovnání nebo zjednodušení ploch

1. Klikněte na nástroj Replace (Nahradit).

2. Klikněte na ikonu nástroje Target (CílObjekt, který chcete odříznout, když používáte nástroj Combine (Spojit) pro rozdělení tělesa nebo povrchu.), poté klikněte na každou plochu, kterou chcete zarovnat nebo zjednodušit.

   Můžete také použít metodu výběru několika ploch.

   Pokud jsou zvolené plochy kandidáty na zarovnání nebo zjednodušení, zvýrazní se červeně. Plochy lze zarovnat nebo zjednodušit nástrojem Replace (Nahradit), pokud jsou v rámci tolerance ±0,0001 m pro zarovnání nebo zjednodušení v programu SpaceClaim.

3. Klikněte na ikonu nástroje Complete (Dokončit) nebo stiskněte klávesu Enter k zarovnání nebo zjednodušení zvýrazněných ploch.

Zjednodušení křivek

1. Klikněte na nástroj Replace (Nahradit).

2. Stiskněte klávesu Ctrl + klikněte na každou křivku, kterou chcete zjednodušit.

   Pokud jsou zvolené křivky kandidáty na zarovnání nebo zjednodušení, zvýrazní se červeně.

3. Klikněte na ikonu nástroje Complete (Dokončit) nebo stiskněte klávesu Enter k zarovnání nebo zjednodušení zvýrazněných křivek.

Příklad

Téměř rovinné plochy zvýrazněné k zarovnání

Plochy zvýrazněné ke zjednodušení

Ikony nástrojů
