SpaceClaimRozhraní

Grafické uživatelské rozhraní (GUI) aplikace SpaceClaim bylo navrženo tak, aby odpovídalo (v rozumných mezích) normám systému Microsoft Vista a obsahuje panely nástrojů, tlačítka a okna podobná těm v systému Vista. V důsledku najdete v této příručce vysvětlení pouze těch prvků GUI, které se týkají provádění úkolů souvisejících s aplikací SpaceClaim. Předpokládáme například, že jste obeznámeni s běžnými zvyklostmi systému Windows, jako je přetahování záhlaví okna k jeho přesunu, nebo kliknutí na tlačítko Zavřít při zavření okna.

Chcete-li využít plného rozsahu funkcí aplikace SpaceClaim, doporučujeme používat pro práci myš s rolovacím kolečkem, případně zařízení 3D Connexion SpaceBall nebo SpaceNavigator. Aplikace SpaceClaim je však plně funkční také s touchpadem notebooku a integrovanými tlačítky myši. Trackpoint nebo obdobné zařízení můžete použít jako rolovací kolečko a notebook můžete nakonfigurovat tak, aby se současné stisknutí obou tlačítek chovalo stejně, jako stisknutí prostředního tlačítka myši.

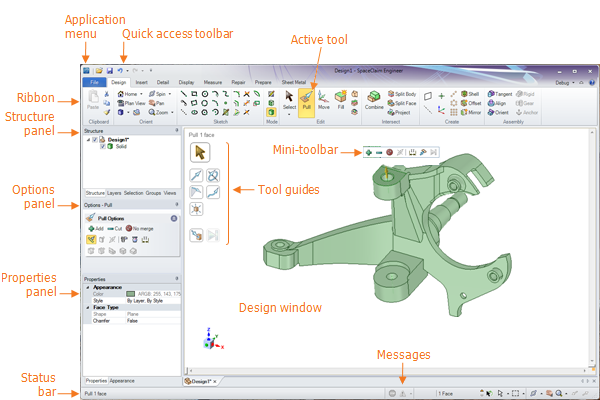

Tento obrázek znázorňuje hlavní prvky rozhraní aplikace SpaceClaim:

• Nabídka File: Obsahuje příkazy související se soubory a možnosti k přizpůsobení aplikace SpaceClaim.

• Panel nástrojů Rychlý přístupIkony nástrojů, které jsou zobrazeny v horní části uživatelského rozhraní vedle menu Soubor a které zahrnují běžné příkazy systému Windows jako Otevřít, Uložit a Zpět. Panel nástrojů je možné upravit tak, aby obsahoval nejčastěji používané zkratky příkazů určené pro práci se soubory.: Můžete jej přizpůsobit tak, aby obsahoval zkratky související se soubory, které používáte nejčastěji.

• Pás karet: Obsahuje všechny nástroje a režimy, které potřebujete pro návrh, dopracování a zobrazení modelů, výkresových listů a 3D revizí.

• Aktivní nástroj: Aktivní nástroj je zvýrazněn oranžovou barvou.

• Okno návrhuOblast v uživatelském rozhraní, ve které je zobrazen váš model nebo sestava. Také je známé jako pracovní plocha.: Zobrazuje váš model. Pokud se nacházíte v režimu Sketch nebo Section, obsahuje také mřížku nákresu pro zobrazení 2D roviny, ve které pracujete. Možnosti specifické pro vybraný nástroj se zobrazí na pravé straně okna návrhu. Po výběru se změní také kurzor a zobrazí zvolený nástroj. Běžně používané možnosti a akce se zobrazují na malém panelu nástrojů v blízkosti kurzoru.

• Malý panel nástrojů: Obsahuje často používané možnosti pro aktuální nástroj.

• Nástrojová lišta: Obsahuje přehled možností nástroje a umožňuje změnit způsob chování nástroje.

• Stavový řádek: Stavový řádek zobrazuje zprávy a informace o průběhu vašich akcí na aktuálním návrhu.

Panely

Panely se objeví nejprve podél levé strany okna aplikace. Tyto panely můžete ukotvit a odpojit.

• PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Structure: Obsahuje stromovou strukturu, která zobrazuje všechny objekty v návrhu. Pomocí zaškrtávacího políčka vedle názvu objektu můžete rychle zobrazit nebo skrýt jakýkoli objekt. Můžete rozbalit nebo sbalit uzly stromu, přejmenovat objekty, vytvořit, upravit, nahradit a odstranit objekty, jakož i pracovat s komponentami.

• PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Layers: PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. vrstev umožňuje seskupit objekty a nastavit jejich vizuální vlastnosti, jako jsou například viditelnost a barva.

• PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Selection: PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. výběru umožňuje vybrat další objekty související s aktuálně vybraným.

• PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Groups: PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. skupiny ukládá skupiny vybraných objektů. Ve skupině jsou uloženy veškeré údaje o výběrech, výběrech s klávesou Alt, přesunech kotvení, osách a rozměrech pravítka.

• PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Views: PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Zobrazení ukládá standardní a vlastní zobrazení a umožňuje přiřadit klávesové zkratky vlastním zobrazením.

• PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Options: PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Možnosti umožňuje upravovat funkce nástrojů aplikace SpaceClaim. Například při použití nástroje Pull dojde po výběru a přetažení hrany k vytvoření zkosení namísto zaoblení, pokud zvolíte možnost Chamfer Edge (zkosení hrany).

• PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Properties: PanelČásti uživatelského rozhraní, které se počátku zobrazí na levé straně okna aplikace a které zahrnují: panel Struktura, panel Vrstvy, panel Výběr, panel Skupiny, panel Možnosti a panel Vlastnosti. Tyto panely můžete připojovat a uvolňovat. Vlastnosti zobrazuje podrobnosti o vybraném objektu. Chcete-li změnit objekt, můžete změnit hodnoty vlastností.

Přizpůsobení obrázku na pozadí pásu karet

Pomocí následujících parametrů příkazového řádku můžete přepsat obrázek na pozadí pásu karet:

• /RibbonImage=<název_souboru>

• /RibbonImageLocation=(Left|Center|Right)

Příklad:

SpaceClaim.exe /RibbonImage=c:\temp\img.png /RibbonImageLocation=Left

Výška obrázku musí být 52 pixelů. Šířka se může lišit a možná budete muset trochu experimentovat.
