Prosté vzory

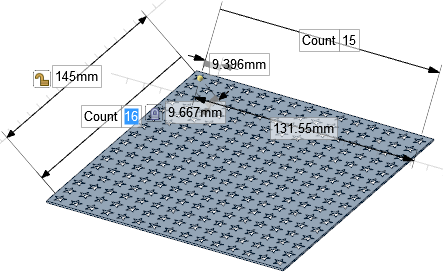

Prosté vzory umožňují vytvářet vzory do plechu, které obsahují stovky tisíc prvků. Jsou zobrazeny téměř stejně rychle jako jediný prvek, protože vypočítány jsou pouze grafické aspekty původního prvku a následně převedeny do grafiky v závislosti na rozměrech vzoru.

Nemůžete vybrat pouze grafické prvky. Všechny změny jsou řízeny vodicím znakem vzoru a při přesunu tohoto vodicího znaku se přesunou také všechny prvky vzoru.

Pokud vzor přepnete ze skutečného na prostý, ​​zůstane vybrán otvor, který zvolíte jako vodicí znak. Díky tomu můžete převést prostý vzor na pravidelný vzor, změnit střed úprav nebo pozici vodicího znaku, případně převést vzor zpátky na prostý z důvodu rychlosti.

Při exportování plechového návrhu jsou prosté vzory automaticky převedeny na pravidelné vzory.

Prostý vzor můžete vytvořit pouze pomocí vzoru otvorů.

Postup vytvoření prostého vzoru

1. Chcete-li vytvořit vzor otvorů, postupujte podle pokynů v části Vytvoření vzoru.

   Můžete vytvořit jakýkoli typ vzoru, včetně lineárního, kruhového, radiálního atd.

2. Klikněte pravým tlačítkem myši na vodicí znak a vyberte položku Toggle Lightweight Pattern.

Postup převodu prostého vzoru na normální vzor

Klikněte pravým tlačítkem myši na vodicí znak a vyberte položku Toggle Lightweight Pattern.
