1. Klikněte na nástroj Linear (Lineární) ve skupině Vložit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte výstupek, zapuštění, těleso, skicu, body, osy, roviny, počátky nebo 3D křivky, které budou prvním členem (vedoucím) vzoru. Aktivuje se ikona nástroje Direction (Směr).

3. Vyberte přímku, hranu, osu nebo soubor bodů pro nastavení směru vzoru.

4. (Volitelné) Upravte možnosti Vzor na panelu Možnosti.

   Pattern Type (Typ vzoru): Jednorozměrný nebo dvourozměrný

   Změňte hodnoty Počet X nebo Rozteč X u jednorozměrného vzoru

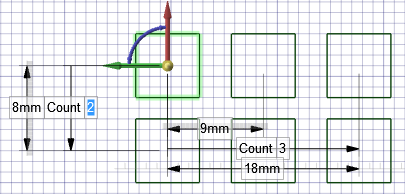

   Změňte hodnoty Počet X, Y nebo Rozteč X, Y u dvourozměrného vzoru

   Když přepínáte mezi typy vzoru nebo měníte hodnoty vzoru, náhled vzoru zobrazí vaše změny modře.

5. Vyberte ikonu nástroje Create Pattern (Vytvořit vzor) nebo stiskněte klávesu Enter, čímž dojde k dokončení vzoru.

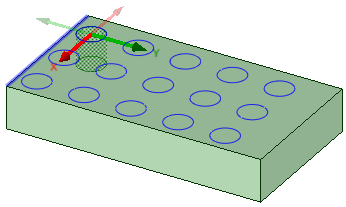

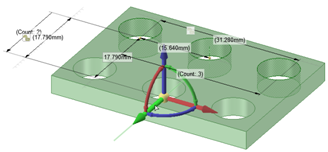

Níže uvedený snímek zobrazuje náhled dvourozměrného vzoru. U jednorozměrného vzoru je zobrazen pouze směr X. Kliknutím na šipky přetočíte jejich směr o 180°.

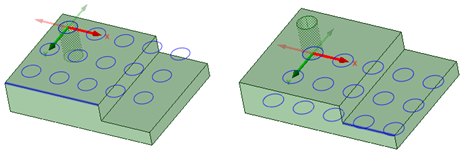

U řezů skrz je náhled na rovině nejblíže k referenčnímu směru. U slepých řezů je náhled na ploše vybraného vedoucího člena vzoru.



Můžete také vytvořit jednorozměrné lineární vzory na válcových plochách, pokud je směr vzoru buďto v ose válce nebo je paralelní s touto osou.

Dodržte kroky pro lineární vzor, ale vyberte člena lineárního vzoru jako prvního člena vzoru.

1. Klikněte na nástroj Circular (Kruhový) ve skupině Vložit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte výstupek, zapuštění, těleso, skicu, body, osy, roviny, počátky nebo 3D křivky, které budou prvním členem (vedoucím) vzoru. Aktivuje se ikona nástroje Direction (Směr).

3. Vyberte přímku, hranu, osu nebo soubor bodů pro nastavení směru vzoru.

4. (Volitelné) Upravte možnosti Vzor na panelu Možnosti.

   Pattern Type (Typ vzoru): Jednorozměrný nebo dvourozměrný

   Změňte hodnoty Kruhový počet nebo Úhel u jednorozměrného vzoru.

   Změňte hodnoty Kruhovýpočet, Úhel, Lineální počet nebo Lineární rozteč u dvourozměrného vzoru.

   Všimněte si, že kruhový počet 1 vytvoří jeden kruhový vzor.

   Když přepínáte mezi typy vzoru nebo měníte hodnoty vzoru, náhled vzoru zobrazí vaše změny modře.

5. Vyberte ikonu nástroje Create Pattern (Vytvořit vzor) nebo stiskněte klávesu Enter, čímž dojde k dokončení vzoru.

Níže uvedený snímek zobrazuje náhled dvourozměrného vzoru. U jednorozměrného vzoru je zobrazen pouze úhlový směr. Kliknutím na šipky přetočíte jejich směr o 180°.



Můžete vytvořit kruhové vzory na válcových plochách, a to jak kolem ploch, tak podél osy.

1. Klikněte na nástroj Fill (VyplnitNástroj Fill (Vyplnit) můžete použít pro zjednodušení nebo odstranění geometrie prodloužením okolních ploch pro odstranění výběru. Vybraná oblast bude vyplněna nebo zacelena okolním povrchem nebo tělesem.) ve skupině Vložit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte výstupek, zapuštění, skicu, body, osy, roviny, počátky nebo 3D křivky, které budou prvním členem (vedoucím) vzoru. Aktivuje se ikona nástroje Direction (Směr).

3. Vyberte přímku, hranu, osu nebo soubor bodů pro nastavení směru vzoru.

4. Upravte možnosti na panelu Možnosti

   Typ vzoru: MřížkaViz skicová mřížka nebo Odsazení

   Upravte Rozestup X nebo Rozestup Y

   Upravte hodnoty Okraj. Přerušované oranžové ohraničení zobrazuje hranice okraje vzoru.

   Když přepínáte mezi typy vzoru nebo měníte hodnoty vzoru, náhled vzoru zobrazí vaše změny modře.

5. Vyberte ikonu nástroje Create Pattern (Vytvořit vzor) nebo stiskněte klávesu Enter, čímž dojde k dokončení vzoru.

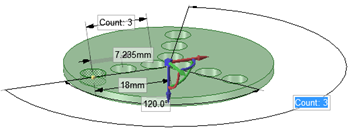

1. vyberte všechny členy radiálního vzoru.

2. Klikněte na nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

3. Ukotvěte nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) na kruhovou osu.

4. Zaškrtněte políčko Create patterns (Vytvořit vzory) na panelu Možnosti.

5. Táhněte radiální vzor pro vytvoření kruhového vzoru.

1. Vyberte bod, který bude prvním členem vzoru.

2. Klikněte na nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

3. Zaškrtněte políčko Create patterns (Vytvořit vzory) na panelu Možnosti.

4. Klikněte na ikonu nástroje Move Along Trajectory (Přesouvat po trajektorii).

5. Klikněte na jednu z hran, která se spojuje do vrcholu.

6. Klikněte na osu ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

7. Tažením vytvořte koncový člen vzoru a vytvořte vzor.

8. Stiskněte klávesu Tab, chcete-li změnit políčka počtu, délky a procenta k úpravě vzoru z bodů.

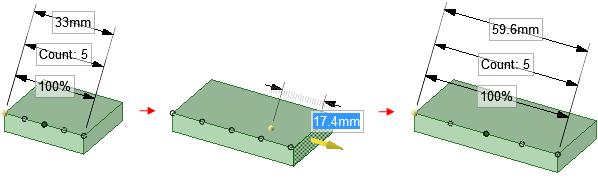

   Všechny body jsou spojeny k hranou, takže když se hrana změní, body se také změní, jak je zobrazeno na příkladu níže.

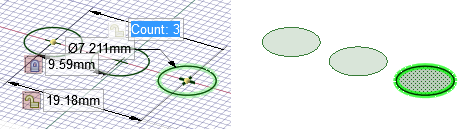

1. Vyberte jednoho člena vzoru k zobrazení počtu a rozměrů vzoru.

2. Upravte vlastnosti vzoru.

   Stiskněte klávesu Tab a přepínejte mezi políčky.

   Klikněte na ikonu zámku, chcete-li hodnotu zamknout nebo odemknout.

3. Stiskněte klávesu Enter.

   Výsledek úpravy počtu a rozmístění je relativní vůči členu vzoru, kterého vyberete.

Chcete-li rychle zvýšit nebo snížit počet členů vzoru, stiskněte klávesu Tab, dokud nebude zvýrazněno políčko počtu, a potom podržte klávesu Alt při současném stisknutí šipky nahoru nebo dolů.

1. Klikněte na nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

2. Vyberte člena vzoru k přesunutí lineárního vzoru nebo osu vzoru k přesunutí kruhového nebo obloukového vzoru.

3. Přesuňte člena vzoru pomocí ovládacího prvku Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

   Pokud přesunete vnitřní člen vzoru a tento není ukotven, všechny členy vzoru se přesunout:





   Pokud přesunete člena na jednom konci vzoru, člen na protějším konci je ukotven a vzor se zkosí:





   Pokud ukotvíte jiného člena, než je člen opačný směru, kterým přesouváte, přesuňte zkosení vzoru.

   Pokud máte lineární vzor v radiálním směru a přesunete vnitřního člena bez nastavení kotvy, potom se celý vzor přesune ve zvoleném směru

   Použijte ikonu nástroje Up To (Až do) k přesunutí člena vzoru až na další plochu nebo hranu. Rozměry vzoru (např. počet a délka) se zobrazí podle očekávání.

1. Klikněte na nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

2. Klikněte pravým tlačítkem na člen vzoru a klikněte na Select (Vybrat) > All Pattern Members (Všechny členy vzoru).

3. Vyberte ikonu nástroje Direction (Směr).

4. Kliknutím na objekt nastavíte střed přesunut.

5. Přetáhněte vzor.

1. Klikněte na možnost Select (Vybrat) nebo Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.) ve skupině Upravit na záložce Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte člena vzoru.

   Tento člen bude sloužit jako kotva a další členy vzoru se přesunou ve vztahu k tomuto členu.

3. Stiskněte klávesu Tab, dokud nebude zvýrazněno políčko, které chcete změnit:

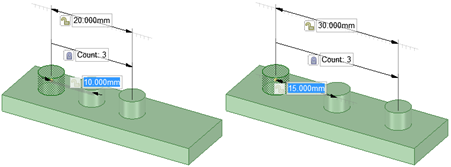

   • Distance (Vzdálenost): Toto políčko je celkovou vzdáleností vzoru. Člen vzoru, který vyberete, je ukotven a délka se změní ve vztahu k tomuto členu. Šipka značí směr změny. Toto políčko můžete vidět v horní části níže uvedeného obrázku.

   • Spacing (Rozmístění): Toto políčko se rozestupem mezi členy vzoru. Toto políčko má šipku v obou směrech a je umístěno mezi dvěma členy vzoru. Toto políčko je na níže uvedeném obrázku zvýrazněno modře.

   • Radial patterns (Radiální vzory): Pokud vyberete člena radiálního vzoru, můžete změnit úhel mezi členy vzoru a vzdálenost od členů vzoru od středu vzoru.

4. Zadejte novou vzdálenost nebo úhel a stiskněte klávesu Enter.

   Rozestup mezi všemi členy vzoru se změní.

Klikněte pravým tlačítkem myši na člena vzoru a vyberte možnost Unpatter Member (Odstranit člena ze vzoru). Tím změníte člen na ne nezávislý, takže změny vlastnosti tento člen neovlivní.

1. Vyberte vzor nebo člen vzoru v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

2. Vyberte záložku SkupinySady objektů, které se zobrazují na záložce Skupiny. Skupinu můžete vytvořit z libovolné sady vybraných objektů. V rámci skupiny jsou uchovávány informace jako výběr, Alt+výběr, přesunutí kotevních bodů, osy a kóty měřítka. na panelu StrukturaSnímky, které můžete vytvářet pro zvýraznění a znázornění rozdílů mezi verzemi návrhu..

3. Klikněte na možnost Create Group (Vytvořit skupinu).

   Vytvoří se skupina, která zobrazí počet členů ve vzoru. Můžete na tuto skupinu kliknout a vybrat vzor a změnit jeho parametry v okně Návrh2D nebo 3D model, který obsahuje nejméně jednu součást horní vrstvy..

Můžete sestavit součást s členem vzoru, potom rozšířit součást na všechny člen vzoru. SoučástObjekt v návrhu, včetně součástí horní vrstvy. Každá součást se skládá z několika objektů, jako jsou např. tělesa a povrchy, a také může obsahovat dílčí součásti. Součást můžete považovat za „část“ Součásti je možné ukládat jako samostatné soubory. Externí součást je další návrh, který je vložen jako součást vašeho návrhu. Vytváření interních součástí napomáhá předcházet provádění změn v souboru externí součásti. Externí součást můžete vytvořit také uložením součásti v podobě samostatného souboru. Viz Odlehčené součásti, Sestava bude zkopírována a sestavena u každého člena vzoru.

1. Sestavte součást u některé geometrie, která je členem vzoru, pomocí nástrojů Align (ZarovnatViz Vyplnit), Tangent (TečnaČára, která se dotýká křivky (oblouku nebo kružnice) pouze v jednom bodě, bez protnutí, a která je v tečném bodě kolmá na poloměr. Můžete naskicovat čáru, která je tečná ke křivce, nebo můžete naskicovat oblouk, který je tečný k čáře nebo ke křivce.) nebo Orient (Orientace).

2. Klikněte pravým tlačítkem myši na možnost Assembly Condition (Podmínky sestavy) ve stromové struktuře a vyberte možnost Update Components on Pattern (Aktualizovat součásti na vzoru).

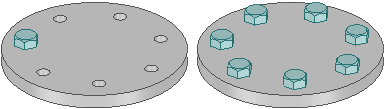

   Součásti se rozšíří na vzor, jak je znázorněno níže.





1. Klikněte na nástroj Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.).

2. Vyberte objekt, ze kterého chcete udělat vzor.

3. Klikněte na ikonu nástroje Move Along Trajectory (Přesunou po trajektorii) a vyberte křivku, kterou použijete jako trajektorii.

   Můžete také podržet klávesu Alt a dvakrát kliknout na křivku.

4. V možnostech Přesunutí zaškrtněte možnost Create Patterns (Vytvořit vzory).
5. Zatáhněte za šipku trajektorie.
6. Uvolněte tlačítko myši a zobrazí se možnosti rozměrů vzoru. Potom zadejte hodnoty přepínáním mezi možnostmi.
7. (Volitelné) V možnostech Přesunutí zaškrtněte Maintain Orientation (Zachovat orientaci), chcete-li zachovat u objektů vzoru stejnou orientaci, jakou má původní objekt.

Vzory na trajektorii bez zachování orientace.





Vzor na trajektorii se zachováním orientace.
