Ladění plochy

Pomocí nástroje Tweak Face můžete upravit jakoukoli plochu nebo povrch a změnit jeho povrchovou geometrii. Tento nástroj je k dispozici ve 3D režimu a na výkresech.

Stupeň (či složitost) základní plochy se automaticky zvyšuje, když ji upravujete pomocí nástroje Tweak Face. Díky tomu je proces úpravy plynulý a bezproblémový, takže křivky jsou po přidání hladké.

Při úpravě povrchu pomocí jeho ovládacích bodů jsou povrchy kontrolovány na protnutí sebe sama. Pokud by změna znamenala vytvoření povrchu protínajícího sebe sama, obdržíte chybovou zprávu.

Pokud na panelu Selection uložíte výběr, který obsahuje ovládací body, otevře se při načtení tohoto výběru automaticky karta Face Edit.

Postup ladění plochy

1. Ve skupině Edit na kartě Design klikněte na položku Tweak Face.

   Na pásu karet se objeví karta Face Edit.

2. Vyberte metodu úpravy:

   • Control Points (Ovládací body), chcete-li ukázat ovládací body pro plochu nebo povrch, abyste je mohli přesouvat.

   • Control Curves (Regulační křivky), chcete-li ukázat regulační křivky pro plochu nebo povrch, abyste je mohli přesouvat.

   • Blend Curves (Přechodové křivky), chcete-li upravovat plochy nebo povrchy, které mohou být znovu vytvořeny jako přechody.

   • Sweep Curves (Vinuté křivky), chcete-li upravovat plochy nebo povrchy vytvořené pomocí vinutí.

3. Vyberte ovládací bod nebo křivku na ploše.

   Podržte klávesu Ctrl nebo nakreslete rámeček a vyberte více bodů nebo křivek.

4. (Volitelné) Použijte ovládací prvky ve skupině Select, chcete-li rozšířit nebo zúžit svůj výběr:

   Směr U je v okně návrhu znázorněn modrými čárami, a směr V čarami červenými.

   • Chcete-li rozšířit výběr tak, aby obsahoval všechny body ve směru U (modrá) nebo V (červená), klikněte na položku nebo .

   • Chcete-li rozšířit výběr tak, aby obsahoval další bod ve směru U (modrá) nebo V (červená), klikněte na položku nebo .

   • Chcete-li zúžit výběr o jeden bod ve směru U (modrá) nebo V (červená), klikněte na položku nebo .

5. Vyberte nástroj pro úpravu plochy nebo povrchu:

   • Add Control Curve (Přidat regulační křivku),

   • Move (PřesunoutNástroj používaný pro přenesení nebo otočení geometrie.),

   • Scale (MěřítkoTěleso nebo povrch: změňte velikost vybraného objektu pomocí nástroje Pull (Vytáhnout). Měřítko je možné měnit dynamicky nebo zadáním hodnoty měřítka. Zobrazení výkresu nebo příčného řezu: zvětšete nebo zmenšete zobrazení zvolením možnosti Zobrazit ve stromové struktuře a úpravou panelu Vlastnosti.).

   • Případně jakýkoli jiný nástroj na kartě Design.

6. (Volitelné) Vyberte možnosti zobrazení nástroje Tweak face.

7. Klikněte na položku Close Surface Tools, chcete-li zavřít kartu a ukončit relaci úprav.

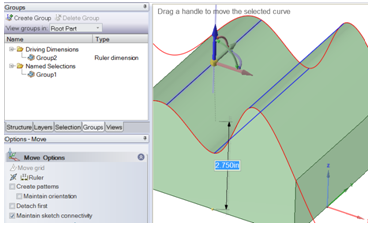

Postup změny regulační křivky vytvořením skupiny

Regulační křivku můžete změnit vytvořením skupiny. Vytvořená skupina zobrazí rozměr pravítka, který lze upravit a změnit tak svou křivku.
