Massa-eigenschappen

Gebruik de tool MassaAnalysetool die gebruikt wordt om massa-eigenschappen weer te geven of volume-informatie voor de vaste vormen en oppervlakken in uw ontwerp. om volume-informatie voor de vaste vormen en oppervlakken in uw ontwerp weer te geven.

Als u de tool op een oppervlak gebruikt, geeft dit het totale oppervlakgebied weer. Als er meerdere oppervlakken op hetzelfde vlak aanwezig zijn, geeft de tool het totale oppervlakgebied voor alle oppervlakken weer. Gebruik de tool Meten om de individuele oppervlakgebieden van de oppervlakken weer te geven.

Massa-eigenschappen van een vaste vorm bekijken

1. Klik op MassaAnalysetool die gebruikt wordt om massa-eigenschappen weer te geven of volume-informatie voor de vaste vormen en oppervlakken in uw ontwerp. in de groep Inspecteren op het tabblad MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp..

   Klik op een vaste vorm in de boomstructuur of klik driemaal in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. om het volume, centrum van de massa en basismomenten en assen weer te geven.

2. Er verschijnt een kleine oorsprong op het middelpunt van volume, met de assen gericht in de richting van de basisassen. Om de basismomenten en assen voor een ander punt te berekenen, gebruikt u Ctrl + klik op een oorsprong om deze aan uw selectie toe te voegen.

   Om het werkelijke traagheidsmoment te berekenen, vermenigvuldigt u de momentmeting met de densiteit van de vaste vorm.

   De as wordt aangegeven met x, y, z waarden; in de bovenstaande afbeelding zijn deze waarden (0 - 1, 0). Het eerste nummer is de rode as van de oorsprong, de tweede is de groene as en de derde is de blauwe as.

Het geprojecteerde gebied van een object of objecten meten

1. Klik op MassaAnalysetool die gebruikt wordt om massa-eigenschappen weer te geven of volume-informatie voor de vaste vormen en oppervlakken in uw ontwerp. in de groep Inspecteren op het tabblad MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp..

2. Klik op de toolguide DatumObject, waarvan wordt aangenomen dat het een exact formaat en exacte vorm heeft, en in een exacte locatie, die wordt gebruikt om een geometrische relatie van andere objecten te lokaliseren of op te zetten. vlak selecteren.

3. Selecteer de objecten die u wilt meten.

   U kunt tevens Alt ingedrukt houden en het object selecteren zonder de toolguide gebruiken.

   Het geprojecteerde gebied en de geschatte nauwkeurigheid worden weergegeven in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

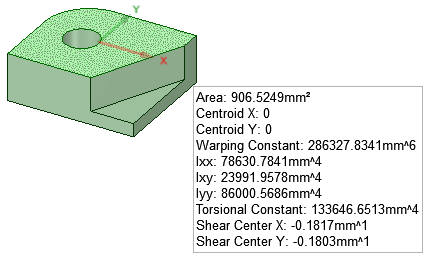

De eigenschappen van een planaire sectie meten

1. Klik op MassaAnalysetool die gebruikt wordt om massa-eigenschappen weer te geven of volume-informatie voor de vaste vormen en oppervlakken in uw ontwerp. in de groep Inspecteren op het tabblad MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp..

2. Klik op de toolguide Planair gebied selecteren.

3. Selecteer een planair gebied.
