Plaatmetaal trekken

Gebruik de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de lintgroep Bewerken op het tabblad Plaatmetaal om de plaatmetaaldelen te wijzigen.

Omdat plaatmetaaldiktezijden dun zijn, en u waarschijnlijk hebt uitgezoomd, maakt selectie van een niet-dikterand zowel de trekopties voor hoek en zijde mogelijk. In onderstaande afbeelding is te zien hoe u kunt kiezen tussen het trekken aan de rand (gedimde trekpijl) of aan de zijde (actieve trekpijl). In dit geval hebt u ook de keuze om de wand te verlengen of een joggle te maken.

Als u vanuit de miniwerkbalk Joggle kiest , dan wordt er een Joggle gemaakt door aan de rand te trekken.

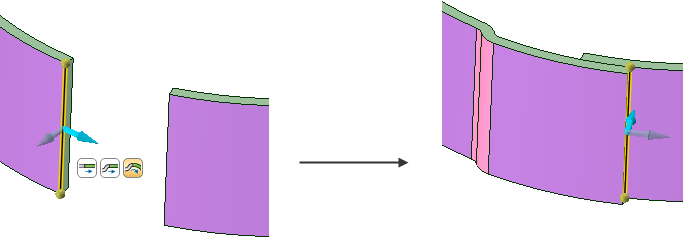

Op cilindervormige wanden biedt de miniwerkbalk een optie om een gebogen joggle te maken .

Als u de trekrichting wijzigt, wordt de rand omhoog getrokken en wordt er een nieuwe wand gemaakt.

Verbindingen en buigontlastingen worden automatisch gemaakt en worden bepaald door de huidige instellingen van de tools Verbinding en Ontlasting. Door te trekken aan een rand of een binnencontour creëert een wand met een ruimte aan beide zijden als er een cirkelvormige of rechthoekige buigontlasting wordt gekozen bij de standaard buigontlastingsbreedte. Als het type Scheurontlasting wordt geselecteerd, dan is de ruimte gelijk aan de scheurbreedte.

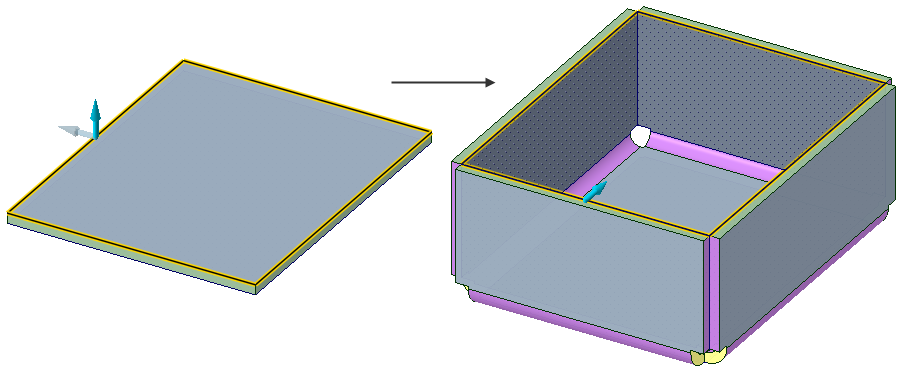

U kunt een randlus selecteren om meerdere wanden tegelijkertijd te trekken, zoals hieronder weergegeven.

Als u wanden optrekt op een ontwerp, dan zullen de zijranden van de nieuwe wand de hoeken van de naastgelegen wanden volgen. Deze hoek is doorgaans 90° maar kan vrijwel elke hoek zijn. Als de naastgelegen wanden stompe hoeken zijn, moet de naastgelegen wand kleiner zijn dan 135° om de nieuwe wand de naastgelegen wanden te kunnen laten volgen.

U kunt kegelvormige buigingen maken door één rand van een buigverbinding te trekken.

Als u zijranden met naastgelegen buigverbindingen trekt, kunt u de resulterende rondingsradius snappen op de radius van de verbinding. Houd de Shift-toets ingedrukt terwijl u trekt om te snappen op de buigradius, de binnenste of buitenste, welke van toepassing is.

Sneltoetscombinaties werken voor alle tools op beide tabbladen. Zo kunt u bijvoorbeeld op P drukken op de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. te activeren vanuit het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. of het tabblad Plaatmetaal.

Plaatmetaaldelen trekken

1. Klik op de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken op het tabblad Plaatmetaal.

2. Wijzig zo nodig de instellingen voor de tools Verbinding en Ontlasting in de groep Aanpassen.

   De instellingen van deze tools worden gebruikt als u trekt. Zo wordt er bijvoorbeeld, als de tool Verbinding op Scherp is ingesteld, een scherpe rand gemaakt als u trekt. De pictogrammen van de tools veranderen op basis van hun huidige instellingen, zodat u ze in één oogopslag ziet.

3. (Optioneel) Het buiggedrag wijzigen in het deelvenster Opties:

   De buigopties regelen waar buigradii worden gemaakt in verhouding tot aangrenzende wanden.

   • Randlocatie gebruiken: Als u een plaatmetaalrand trekt, hangt de locatie van de buigradius af van de rand die u selecteert en de richting waarin u trekt.







     Als u bij de andere rand vandaan trekt (1), wordt de geselecteerde rand een binnenhoek.
     Als u over de andere rand heen trekt (2), wordt de geselecteerde rand een buitenhoek.

   •  Binnenkant: De lengte van het binnenoppervlak van de wand wordt gehandhaafd, zoals in 1 in bovenstaande illustratie.

   • Buitenkant: De lengte van het buitenoppervlak van de wand wordt gehandhaafd, zoals in 2 in bovenstaande illustratie.

   •  OffsetAfstand van een rand, segment of curve wordt verplaatst of gekopieerd.: De hoeveelheid ruimte voor de buiging tijdens het trekken.

   • Buighoek: De hoek tussen de twee wanden.

   • Buigradius: De binnenradius van de buiging.

4. Selecteer één van de volgende opties:

   • Een rand om een nieuwe wand met de standaard bladdikte te maken.

   • Een diktezijde om een bestaande wand mee uit te trekken.

   • Een wandzijde om de wand in de richting van de trekpijl te offsetten (of te verplaatsen).

   • Een dikterand om de rand af te ronden of af te schuinen. U kunt geen felsrand maken op een niet-dikterand.

5. (Optioneel) Klik op de toolguide Trekrichting en houd Alt ingedrukt om een referentie-element te selecteren om de richting van de trekbeweging in te stellen.

6. (Optioneel) Klik op de toolguide Tot aan of druk op U om een zijde, rand, of punt te selecteren tot waaraan u wilt trekken.

7. Klik op een gele trekpijl en sleep in de richting van de pijl.

Voorbeelden

Een wand trekken met een aangrenzende wand creëert een overeenstemmende hoek aan het einde van de nieuwe wand.

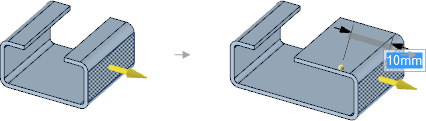

Als u aan één kant van een wand trekt, wordt de wand verplaatst en worden aangrenzende wanden gewijzigd.

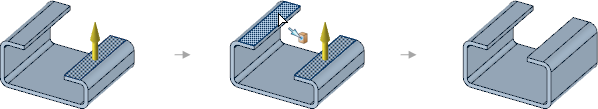

Wanden verplaatsen met de toolguide Tot aan.





Een wand trekken tot aan een wand met hoek. De wand wordt samengevoegd met de wanden van waaruit deze zich uitstrekt. De verlenging en wand met hoek worden niet samengevoegd - er blijft een kleine ruimte.





Gesweepte plaatmetaalwanden maken door een tangentiaalketen van randen te selecteren en deze loodrecht naar de keten te trekken (links). Gesweepte plaatmetaalwanden kunnen worden ontvouwd (rechts).

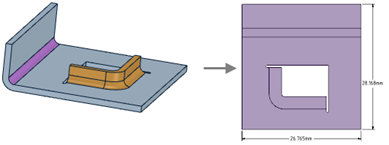

De rand van een binnenlus trekken om een flensvorm te maken. Randontlastingen worden automatisch gemaakt en kunnen worden ontvouwd. (Ontlastingen worden niet in de figuur gemarkeerd omdat ze nog niet als randontlasting zijn geclassificeerd).

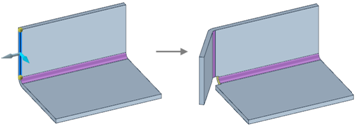

Een plaatmetaalwand met hoek trekken. De naastgelegen wand wordt zo aangepast dat deze de verbinding niet behoudt.

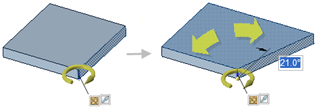

Gebruik de toolguide DraaienVerplaatsen in een pad rond een as. Gebruik de tool Trekken om rond zijden, randen of een helix rond een as te draaien. De as kan een rechte lijn, as of rand zijn. Raadpleeg Subtractieve draaiing om een eindzijde met hoek te maken.

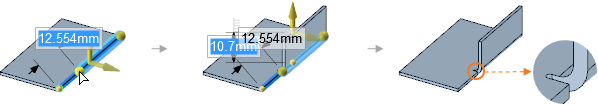

Een gedeeltelijke wand trekken

1. Klik op de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm..

2. Wijzig zo nodig de instelling van de tool Ontlasten in de groep Maken.

3. Selecteer een rand op de wand.

4. Trek een of beide gele ballen tot de gewenste breedte.

   Voer een getal in om de locatie vanaf het eind van de rand te bematen.

5. Klik op een gele trekpijl en sleep in de richting van de pijl.

6. Zo nodig worden er ontlastingen gemaakt. De vorm en het formaat van de ontlasting wordt bepaald door de Randontlastingstool en uw Plaatmetaalopties.

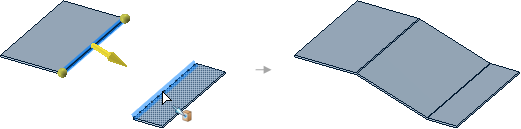

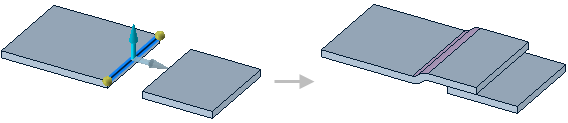

Een wand trekken tussen twee evenwijdige wanden

1. Klik op TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm.  in de groep Aanmaken op het tabblad Plaatmetaal.

2. Selecteer een rand op de eerste wand.

3. Klik op de toolguide Tot aan of druk op U.

4. Selecteer een rand op de tweede wand.

   De trekhandgreep geeft een voorbeeldweergave van de trekrichting als u met uw muis over een rand beweegt.

   Buigingen worden naar behoefte automatisch toegevoegd.





De buighoek van een trekbeweging instellen

Voer voordat u gaat trekken een waarde in bij de optie Buighoek.

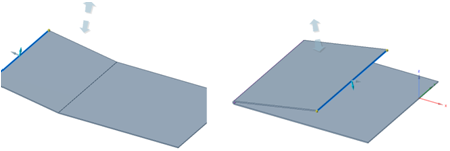

De hoek wordt gemeten op basis van de platte toestand van het blad. Op de volgende afbeelding is een buiging van 10° (links) en 170° (rechts) te zien

Een ronding of afschuining maken

1. Klik op de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm..
2. Selecteer een of meer dikteranden.
3. Klik in het deelvenster TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. op Ronding of AfschuiningSchuine hoek tussen twee randen die gemaakt is met de tool Trekken; hoek met een gelijke setback; afschuining. .

   U kunt Ronding of AfschuiningSchuine hoek tussen twee randen die gemaakt is met de tool Trekken; hoek met een gelijke setback; afschuining. ook selecteren vanuit de miniwerkbalk.

4. Klik op een gele trekpijl en sleep in de richting van de pijl.



Een knik of S-verbinding maken

1. Klik op de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Maken op het tabblad Plaatmetaal.

2. Selecteer de rand van een plaatmetaalwand.

3. Selecteer een buig-optie in het deelvenster Plaatmetaalopties.
4. Trek langs de richting van de wand.

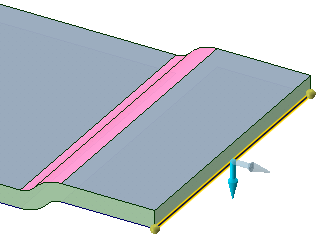

   De wand springt één wanddikte omhoog en blijft dit in dezelfde richting doen, zoals hieronder weergegeven. De buigzijden worden joggles.

Toolguides

Voor deze tool zijn de volgende toolguides beschikbaar:

Plaatmetaalopties

Voor deze tool zijn de volgende opties beschikbaar:

• Randlocatie gebruiken: Als u een plaatmetaalrand trekt, hangt de locatie van de buigradius af van de rand die u selecteert en de richting waarin u trekt.

  Als u bij de andere rand vandaan trekt, wordt de geselecteerde rand een binnenhoek.
  Als u over de andere rand heen trekt, wordt de geselecteerde rand een buitenhoek.

•  Binnenkant: De lengte van het binnenoppervlak van de wand wordt gehandhaafd, zoals in 1 in bovenstaande illustratie.

• Buitenkant: De lengte van het buitenoppervlak van de wand wordt gehandhaafd, zoals in 2 in bovenstaande illustratie.

•  OffsetAfstand van een rand, segment of curve wordt verplaatst of gekopieerd.: De hoeveelheid ruimte die nodig is om het blad te offsetten om ruimte te scheppen om te kunnen trekken.

•  Bematen op geselecteerde rand: Hier wordt de geselecteerde rand gebruikt om automatisch de bematingsreferentie te berekenen op basis van de trekrichting.

•  Bematen op binnenrand: Hier wordt de binnenrand gebruikt als bematingsreferentie ongeacht de trekrichting.

•  Bematen op buitenrand: Hier wordt de buitenrand gebruikt als bematingsreferentie ongeacht de trekrichting.

• Buighoek: De hoek tussen de twee wanden.

• Buigradius: De binnenradius van de buiging.

Trekopties

• Toevoegen: Alleen materiaal toevoegen terwijl u trekt. Als u trekt in een negatieve richting, blijft alles ongewijzigd. U kunt deze optie combineren met andere trekopties.

• Snijden: Alleen materiaal verwijderen terwijl u trekt. Als u trekt in een positieve richting, blijft alles ongewijzigd. U kunt deze optie combineren met andere trekopties.

• Niet samenvoegen: TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. zonder samenvoegen in andere objecten, zelfs als het getrokken object een bestaand object snijdt.

• Afronding: Een geronde hoek (fillet) maken op een dikterand terwijl u trekt.

• AfschuiningSchuine hoek tussen twee randen die gemaakt is met de tool Trekken; hoek met een gelijke setback; afschuining. : Een afschuining maken op een dikterand terwijl u trekt.
