Use la herramienta Recubrimiento
en el grupo de la cinta Insertar de la pestaña Design (Diseño) para eliminar una de las caras de un sólido y crear un recubrimiento de un espesor específico. Puede utilizar la herramienta Recubrimiento para eliminar otros lados del recubrimiento. SpaceClaim crea una relación de desplazamiento automáticamente entre los lados del sólido.
También puede crear un recubrimiento cerrado sin necesidad de eliminar una cara.
Los sólidos recubiertos pueden contener biseles y objetos redondeados, y caras con ángulo de salida. Se crearán el bisel o borde redondeado y se mantendrán en ambas caras del desplazamiento. A continuación, se muestra un sólido recubierto con un bisel en sección transversal.
Haga clic en la herramienta Recubrimiento en el grupo de la cinta ).
Coloque el cursor sobre los sólidos en su diseño para resaltar las caras que se podrían eliminar.
(Opcional) Ingrese un valor en el campo de dimensión para modificar el espesor del recubrimiento.
Ingrese un número negativo para crear el espesor del recubrimiento desde el exterior del sólido.
Seleccione la cara que desea eliminar.
Se elimina la cara y se crea el recubrimiento. El punto base del desplazamiento se muestra en azul. Si no modificó el espesor, este se establece de forma predeterminada por medio del espaciado de cuadrícula menor.
(Opcional) Continúe haciendo clic para eliminar caras adicionales.
Seleccione un sólido.
Haga clic en la herramienta Recubrimiento.
Se crea un recubrimiento interno.
Haga clic con el botón derecho en el recubrimiento para modificar su espesor.
|
|
El comando de herramienta Eliminar caras está activo de forma predeterminada. Seleccione una cara del sólido para eliminarla y crear un recubrimiento. Presione la tecla Ctrl y haga clic para eliminar múltiples caras. |
|
|
Si crea un recubrimiento y luego añade una protuberancia a este, puede extender el recubrimiento a lo largo de la protuberancia haciendo clic en el comando de herramienta Extender recubrimiento y luego haciendo clic en la protuberancia que añadió recientemente. |
|
|
El comando de herramienta Completar crea el recubrimiento y activa nuevamente el comando de herramienta Eliminar caras para que se pueda crear otro recubrimiento. |
Un recubrimiento cerrado y un recubrimiento abierto

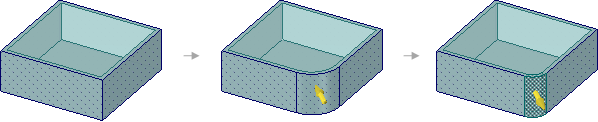

Al añadir y cambiar un borde redondeado en una pieza con recubrimiento o desplazamiento, se modifican las caras interiores.
