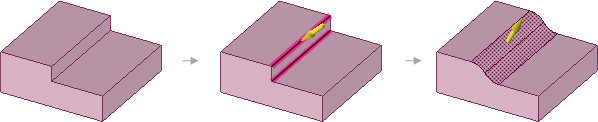

Redondear la esquina interior y exterior de dos superficies.

ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. bordes en la geometría que determina automáticamente que los círculos serán de radio variable.

Al crear círculos de superficie a superficie, la dirección de expansión depende del orden en el que se seleccionan los bordes. En el ejemplo anterior, los círculos se expanden hacia la izquierda porque el borde superior se seleccionó en primer lugar.

Redondear el borde creado por dos círculos con un borde no tangente.

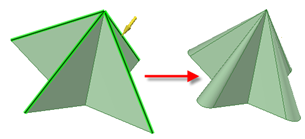

ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. círculos en una cadena tangente. ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. la cadena tangente seleccionada no cambia el círculo que se muestra en azul.

Agregar y cambiar un borde redondeado en una pieza recubierta o desplazada cambia las caras interiores.

Redondear bordes elípticos.



Crear un círculo completo al seleccionar tres caras

1. Haga clic en la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.).

2. Marque la opción Edit as Variable Radius Round (Editar como círculo de radio variable).

• Haga clic en la flecha ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. en un extremo de la cara del círculo y acérquela o aléjela de la cara para ajustar el radio en el borde del círculo.

• Haga clic en la flecha ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. hacia el centro de la cara y arrástrela por la cara (o introduzca una longitud o porcentaje) para establecer otro punto en el que pueda ajustar el radio del círculo.

• Mantenga presionada la tecla Ctrl y arrastre para copiar un punto de control.

• Presione la tecla Tab (Tabulación) cambiar y editar las dimensiones al escribir un número.

• Dos círculos que se intersectan en un borde compartido pueden ser variables, mediante la selección del borde compartido para su modificación. Ambos círculos se convierten en variables en ese punto. Pueden hacerse variables independientemente al seleccionar el borde del extremo que no comparten los círculos.

En la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.), cuando se selecciona un borde de radio constante, se habilita la opción Smooth (Suavizado) si la geometría lo permite. Cuando está activada, la transición entre el radio en cada extremo del círculo varía de forma suavizada y no lineal. Una vez establecida, la opción Suavizado se mantiene configurada para otros círculos hasta que se cambie.



La siguiente imagen muestra un círculo de radio variable suavizado. A continuación siguen otros ejemplos de edición.







Ejemplos

Editar un círculo de radio variable

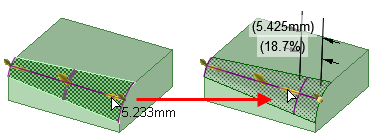

Establecer otro punto para ajustar un círculo de radio variable

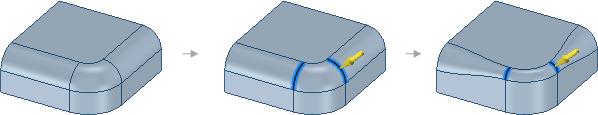

Seleccionar varios bordes para crear un círculo variable a través de esos bordes

Eliminar un borde redondeado con la herramienta Arrastrar

Este método elimina completamente el borde redondeado.

1. Haga clic en la herramienta Pull (ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido.).

2. Seleccione el borde redondeado.

3. Seleccione la opción Round (CírculoEsquina redondeada en la intersección de dos líneas o bordes. Círculo se refiere a una esquina exterior; una esquina interior se conoce como empalme. Los círculos y los empalmes se llaman círculos. Véase Empalme, Círculo de radio constante, Círculo de radio variable.) en el panel Opciones o desde la minibarra de herramientas.

   El círculo se elimina.

Para eliminar un borde redondeado con la herramienta Arrastrar

Este método elimina el borde redondeado y crea un grupo de círculos en el panel GruposConjuntos de objetos que aparecen en la pestaña Grupos. Se puede crear un grupo a partir de cualquier conjunto de objetos seleccionados. La información como la selección, Alt+selección, mover anclaje, axis y dimensión de regla se almacena con el grupo.. Puede hacer clic con el botón derecho y seleccionar Reattach Round (Volver a colocar círculo) para restaurar el borde redondeado.

1. Haga clic en la herramienta Fill (LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante.) en el grupo Edit (Editar), en la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Seleccione el borde redondeado.

3. Haga clic en la guía de herramientas Complete (Completar).

   El círculo se elimina y se crea un grupo de círculos.
