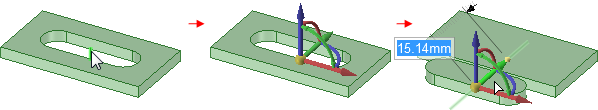

Puede crear ranuras a partir de los orificios con la herramienta Arrastrar
. También puede editar las ranuras. Las ranuras mantienen la relación entre sus caras.
Si arrastra un orificio con un borde redondeado o biselado hacia una ranura, esta tendrá un borde redondeado o biselado.
|
Debe seleccionar el eje del orificio en lugar del eje de una parte redondeada o un bisel en el orificio. No podrá arrastrar la ranura si selecciona el eje del objeto redondeado o el bisel. |
Haga clic en
Arrastrar en el grupo Editar de la pestaña Design (Diseño).
Seleccione el eje de un orificio.
Si tiene dificultad para seleccionar el eje, primero pase el cursor sobre la cara interior del orificio y aparecerá el eje.
(Opcional) Mantenga presionada la tecla Alt y haga clic en una cara, un borde o un vértice para configurar la dirección o la trayectoria del Arrastre.
(Opcional) Seleccione la opción Arrastrar ambos lados para crear la ranura en ambas direcciones.
(Opcional) Seleccione Extensión total para arrastrar la ranura a lo largo de toda la longitud de la trayectoria, si seleccionó una.
Si desea arrastrar en una nueva dirección, presione el Tabulador para cambiar la dirección de los controladores Arrastrar.
Arrastre de orificios en simetría para crear ranuras

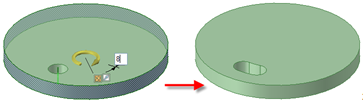

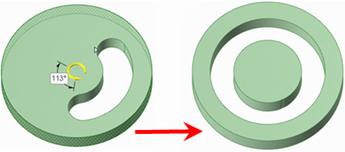

Creación de una ranura circular al indicar una dimensión de ángulo con la opción Arrastrar ambos lados

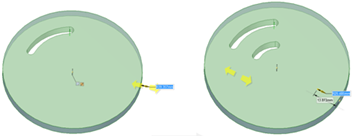

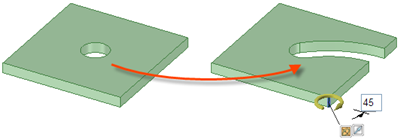

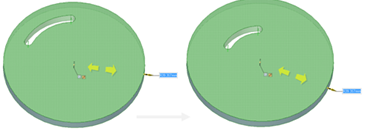

Creación de una ranura radial al seleccionar un eje o un borde paralelos al eje del orificio como la dirección de arrastre

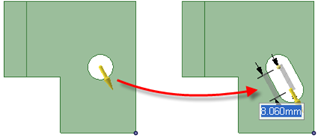

Creación de una ranura con un vértice como la dirección de arrastre
