Arrastre



Use la herramienta ArrastrarClosed para desplazar, extrudir, voltear, barrer y crear ángulos de salida de caras. Úsela también, para redondear, biselar, extrudir, copiar o pivotar bordes. La herramienta ArrastrarClosed también le permite arrastrar un punto para trazar una línea en un plano de un boceto.

La herramienta ArrastrarClosed se puede usar, además, en selecciones de facetas de malla.

Si se arrastra el vértice de un cono, se modificará su altura. Si se arrastra el vértice y atraviesa el plano de base, el cono se dará vuelta. Si se arrastra un bucle de bordes conectado a un vértice, se crearán caras cónicas en las esquinas, cuando corresponda.

Puede seleccionar una cara y luego arrastrarla hacia cualquier ubicación para realizar alguna acción; o bien, puede hacer clic en una cara, arrastrarla y soltar para obtener una cara resaltada. Normalmente, después de una operación de arrastre, el elemento arrastrado permanece seleccionado o resaltado.

La acción que realice la herramienta ArrastrarClosed depende de las caras y los bordes que seleccione para trabajar, así como de las caras, los planos o los bordes que seleccione para generar el cambio. Por ejemplo, si decide trabajar con una cara y luego selecciona un borde para "generar" el arrastre, la herramienta ArrastrarClosed infiere que usted desea hacer pivotar la cara alrededor del borde seleccionado. Cuando se pueden inferir varias acciones, puede recurrir a los comandos de herramienta para corregir lo que haya inferido la herramienta ArrastrarClosed. La herramienta ArrastrarClosed mantiene todas las relaciones de desplazamiento, simetría, patrones o propiedad coaxial.

Cuando arrastra una cara, se enfrenta a dos decisiones cruciales que debe tomar. La primera es determinar la dirección en la cual desea arrastrar el elemento. Se ofrece una dirección predeterminada, pero puede reemplazarla con el comando de herramienta Dirección. La segunda es determinar lo que sucederá con los bordes de la cara. De manera predeterminada, los bordes de la cara se ven determinados por sus elementos vecinos, pero puede reemplazar este comportamiento incluyendo los bordes en la selección que realiza con la herramienta ArrastrarClosed a fin de crear una extrusión. Cuando realiza un arrastre, los objetos biselados conectados se quitan y reemplazan de manera automática.



Si ingresó a la pestaña DiseñoClosed con características de lámina metálica seleccionadas, la herramienta ArrastrarClosed funcionará tal como lo hace en las láminas metálicas. Para trabajar de la manera habitual, haga clic con el botón derecho en la pieza de lámina metálica en el árbol de estructura y, en el menú contextual, seleccione la opción para suspender la lámina metálica.

Crear un sólido y editarlo

  1. Haga clic en ArrastrarClosed en el grupo Editar de la pestaña DiseñoClosed o presione P.

    Desplace el cursor por encima de las caras y los bordes del diseño para obtener una vista previa de la dirección de arrastre natural. Si el cursor se encuentra sobre múltiples caras o bordes, use la rueda de desplazamiento para obtener una vista previa de la dirección de arrastre de cada elemento.

  2. Seleccione las caras, los bordes y los puntos que desea arrastrar para crear sólidos o superficies 3D.

    Puede hacer clic con el botón derecho en la ventana DiseñoClosed y seleccionar Anclar controlador ArrastrarClosed, y luego hacer clic para anclar el controlador ArrastrarClosed en otro objeto. Este comando resulta útil cuando desea tomar la dimensión de un arrastre desde una ubicación diferente del centro de la cara.

    Si la flecha de arrastre se ve gris en lugar de amarilla, el objeto está bloqueado y, solo si lo desbloquea, podrá arrastrarlo. Para desbloquear un objeto, haga clic con el botón derecho en el objeto en el árbol de estructura y seleccione Desbloquear.

  3. (Opcional) Presione Alt y haga un clic para seleccionar la cara o el borde que generarán el cambio.

    También puede seleccionar el comando de herramienta adecuado y luego hacer clic en la cara, el punto o el borde. El borde o la cara de directriz aparece en azul. Si selecciona Mostrar flechas del cursor, que es una opción de SpaceClaim, aparecen flechas que indican las direcciones en las que puede mover el cursor para editar el objeto seleccionado.

    Si desea usar una dimensión de anotación, consulte Uso de dimensiones de anotación para generar modificaciones.

    También se pueden usar mediciones para generar modificaciones.





  4. (Opcional) Seleccione opciones del panel Opciones o haga clic con el botón derecho y selecciónelas desde la minibarra de herramientas.

  5. Haga clic y arrastre en la dirección de la flecha de arrastre para crear o editar un sólido.

  6. Si la flecha de arrastre correcta no está resaltada, presione el Tabulador o haga clic en la flecha de arrastre que desea usar.

    Presione Shift para acoplar mientras arrastra.

    Presione la barra espaciadora o haga clic en una dimensión para ingresar un valor.

    Para determinar la dimensión del arrastre, escriba la distancia de arrastre y presione Enter. También puede escribir una dimensión en el cuadro de dimensiones ubicado en la minibarra de herramientas.

    No debe hacer clic en la flecha de arrastre y arrastrar sobre ella (tampoco cerca). De hecho, recomendamos que aleje el cursor de la flecha para tener más control del arrastre. La única entrada importante en la herramienta ArrastrarClosed es la dirección en la que mueve el cursor. Cuando efectúa el arrastre, los sólidos adyacentes se combinan de manera automática.

    Si desea arrastrar una vista frontal, en lugar de la flecha de arrastre, use la regla que se encuentra en la esquina inferior derecha de la ventana DiseñoClosed para hacerlo. Deslice la barra gris hacia la izquierda para sustraer material y hacia la derecha para agregar.

    A su vez, puede hacer clic en el comando de herramienta Hasta y luego en el objeto que define el plano hasta el cual desea efectuar el arrastre. (Cuando arrastre un borde, la cara no debe intersecarse con el borde que arrastra).

    Si arrastra otro objeto del mismo componente, el objeto más pequeño se fusiona en el más grande y recibe las propiedades de este último. Si arrastra múltiples superficies que se tocan, las más pequeñas se fusionan en la más grande. Seleccione la opción No fusionar si desea que los objetos no se fusionen.

    Mantenga presionada la tecla Ctrl mientras hace el arrastre para crear una copia del objeto que se desplaza por la distancia de arrastre. También puede mantener presionada la tecla Ctrl mientras realiza un volteo para crear una copia de una superficie. Las caras vecinas se tienen en cuenta para cortar o extender los bordes de la cara copiada, cuando corresponda. Puede usar el comando de herramienta Hasta con Ctrl para hacer una copia y puede usar la opción Ambos lados para hacer dos copias desplazadas en direcciones opuestas de la original. También puede usar el comando de herramienta Hasta a fin de arrastrar superficies hasta un borde de referencia.

    Presione Esc para cancelar el arrastre.

    En el Índice, consulte los temas incluidos en DiseñoClosed > Edición > Arrastre para obtener una lista de las acciones que puede llevar a cabo con la herramienta ArrastrarClosed.

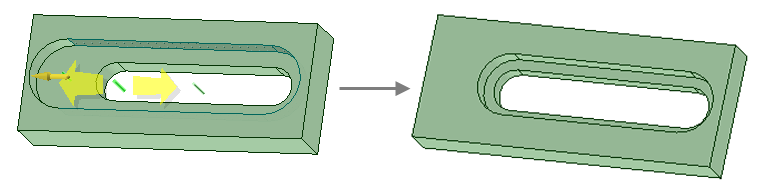

ClosedHágalo más rápido
ClosedArrastre de una curva

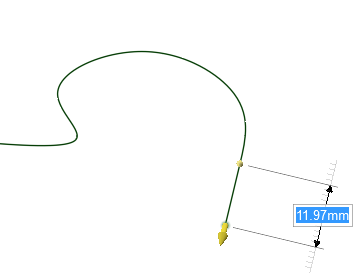

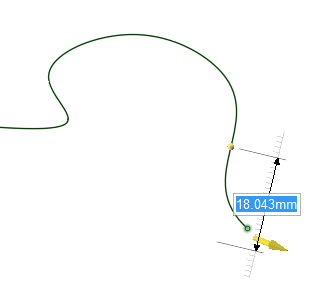

ClosedArrastre de extremos de curvas
ClosedArrastre de bordes de superficies

Comandos de herramienta

La herramienta ArrastrarClosed incluye varios comandos de herramienta que le permiten especificar el comportamiento de ella.

El comando de herramienta Seleccionar está activo de forma predeterminada. Cuando este comando de herramienta está activo, usted puede realizar tareas de selección estándares y crear objetos desplazados y redondeados naturales. Seleccione una cara, caras paralelas o bordes de superficies para desplazarlos. Seleccione el borde de un sólido para redondearlo. Presione Alt y haga clic para seleccionar la cara o el borde de directriz para volteos, extrusiones dirigidas, barridos y ángulos de salida. Presione Alt y haga doble clic en un borde para seleccionar un bucle de bordes. Presione Alt y haga doble clic nuevamente para alternar entre bucles de bordes. Puede seleccionar objetos de diferentes componentes para arrastrar.

Utilice el comando de herramienta Dirección para seleccionar una línea recta, borde, eje, eje de origen, plano o cara plana a fin de definir la dirección de arrastre.

Seleccione una cara para pivotar o una cara o un borde para voltear. A continuación, use el comando de herramienta Voltear para seleccionar la línea recta, el borde o el eje en torno al cual desea realizar el pivote o el volteo.

Seleccione la cantidad de caras adyacentes que desee en el mismo cuerpo. Luego, use el comando de herramienta Crear ángulo de salida a fin de seleccionar el plano, la cara plana o el borde en torno al cual desea realizar la rotación. Ninguna de las caras adyacentes puede ser paralela al plano, la cara o el borde que sea neutral y en torno al cual desea realizar la rotación.

Utilice el comando de herramienta Barrer para seleccionar las líneas o los bordes rectos o curvos a lo largo de los cuales desea realizar el barrido. Las caras y los bordes se pueden barrer, y la trayectoria de barrido no puede estar en el mismo plano que la cara.

Utilice el comando de herramienta AjustarClosed escala de cuerpo para ajustar la escala de objetos en 3D. Consulte Ajuste de escala de sólidos y superficies.

Utilice el comando de herramienta Hasta para seleccionar el objeto hasta el cual desea realizar el arrastre. La cara o el borde del objeto que se arrastre se combinará con la superficie del cuerpo seleccionado o se arrastrará hasta un plano que se haya seleccionado. También puede usar este comando de herramienta para arrastrar superficies hasta un borde o una faceta de referencia. Cuando efectúe un arrastre hasta una faceta de referencia, se muestra una dimensión que se puede editar. El objeto se copiará si mantiene presionada la tecla Ctrl.



Extiende un borde o una cara hasta la cara más cercana. Esta opción funciona de manera similar al comando de herramienta MoverClosed hasta, excepto por que no tiene que seleccionar la cara de límite de la extensión.

Puede usar la opción Extensión total para arrastrar bordes automáticamente hasta las caras más cercanas que se intersecan con el objeto. Los bordes que selecciona se extienden en la dirección del controlador ArrastrarClosed hasta la siguiente serie de caras o bordes que sirven de límite de la extensión. Se extienden las superficies originales a las que pertenecen los bordes y es posible que se creen bordes nuevos; pero no se crean caras nuevas.

Opciones de arrastre

Las siguientes opciones se encuentran disponibles en la herramienta ArrastrarClosed. Una vez que elige el borde o la cara que desea arrastrar, seleccione las opciones que figuran a continuación en el panel Opciones o en la minibarra de tareas:

Agregar

Solo se agrega material cuando efectúa el arrastre. Si arrastra en una dirección de sustracción, no se realizarán cambios. Puede combinar esta opción con otras opciones de ArrastrarClosed.

Cortar

Solo se quita material cuando efectúa el arrastre. Si arrastra en una dirección de adición, no se realizarán cambios. Puede combinar esta opción con otras opciones de ArrastrarClosed.

No fusionar

Arrastra sin fusionar con otros objetos, incluso si el objeto arrastrado se interseca con un objeto existente.

Engrosar superficies

Cuando se selecciona esta casilla de verificación y arrastra una superficie, esta se extrude y forma un sólido. Este es el comportamiento predeterminado. Cuando se cancela la selección de esta opción y arrastra una superficie, esta se desplaza a una nueva ubicación, lo que hace que la superficie original cambie. Si mantiene presionada la tecla Ctrl y arrastra una superficie con la opción seleccionada o sin seleccionar, la superficie se copia y luego de desplaza.

Conservar desplazamiento

Marque esta casilla de verificación para conservar la relación de desplazamiento cuando efectúe el arrastre.

ArrastrarClosed ambos lados

Seleccione un borde simple, separado, un borde impreso o una superficie, y luego haga clic en esta opción para arrastrar ambos lados del borde o la superficie de una vez.

MedirClosed

Abre la herramienta MedirClosed. Si selecciona un resultado de medición, regresará a la herramienta ArrastrarClosed y verá el valor de la medición en un cuadro de dimensión con una flecha que señalará el objeto que se midió. Modifique el valor para realizar un ajuste único del modelo; o bien, cree un grupo de mediciones que pueda modificarse en cualquier momento.

Propiedades de masaClosed

Abre la herramienta Propiedades de masaClosed. Si selecciona un resultado de propiedad de masa, regresará a la herramienta ArrastrarClosed y verá el valor de la medición en un cuadro de dimensión con una flecha que señalará el objeto que se midió. Modifique el valor para realizar un ajuste único del modelo; o bien, cree un grupo de mediciones que pueda modificarse en cualquier momento.

Regla

Seleccione esta opción y luego haga clic para conectar una regla, orientada a lo largo del eje de arrastre, hasta una cara o un borde de anclaje. Puede usar la regla para dimensionar el arrastre. Se debe especificar la dirección para crear una dimensión de regla con éxito. Presione Esc para cancelar la dimensión de regla.

Redondear

Cuando arrastra un borde, puede seleccionar esta opción para crear una esquina redondeada, que también se conoce como convexa.

Biselar

Cuando arrastra un borde, puede seleccionar esta opción para crear un objeto biselado.

Extrudir borde

Cuando está arrastrando un borde, seleccione esta opción para extrudir el borde en una superficie.

Copiar borde

Cuando está arrastrando un borde, seleccione esta opción para crear una copia del borde.

El tipo de desplazamiento dependerá de si selecciona Desplazar bordes mediante cálculo geodésico en Opciones avanzadas o no. Esta opción se encuentra seleccionada de forma predeterminada. Cuando esta opción se encuentra seleccionada, todos los puntos del borde desplazado se encuentran a la misma distancia del borde inicial. En los ejemplos a continuación, el borde original se resalta en verde, el desplazamiento regular se indica en naranja y el desplazamiento geodésico se indica en azul.

Pivotar borde

Cuando arrastra un borde, puede seleccionar esta opción para pivotar el borde en dirección de la flecha de arrastre seleccionada.

Ejemplos

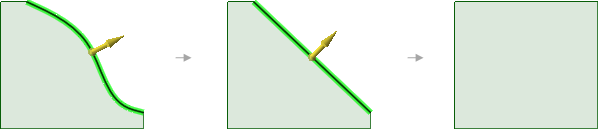

Si arrastra el borde de una superficie, primero se simplifica el borde y luego se extienden (o cortan) los bordes vecinos.

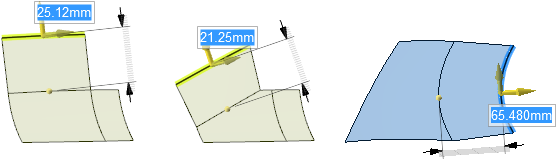

Si arrastra el borde de una superficie y mantiene presionada la tecla Ctrl, se crea una superficie nueva que es tangente al borde.

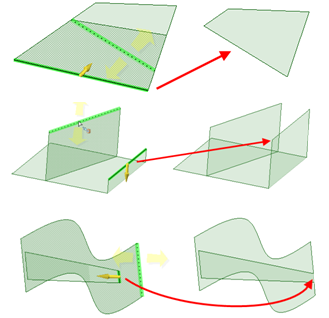

Arrastre de bordes hasta otros bordes con el comando de herramienta MoverClosed hasta.

Arrastre de un punto en una superficie hasta un vértice para el cual se usó la combinación Alt + clic.

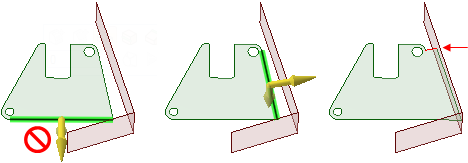

Arrastre de bordes con la opción Extensión total. Si selecciona el borde inferior de la superficie resaltada en verde que se muestra arriba, le aparecerá un error porque la superficie vecina no se extiende más allá del extremo del borde seleccionado. El borde del lado derecho de la cara se puede arrastrar con esta opción porque la cara vecina se extiende más allá de su longitud. Se crea un borde nuevo, que aparece resaltado en rojo en la ilustración de la derecha.

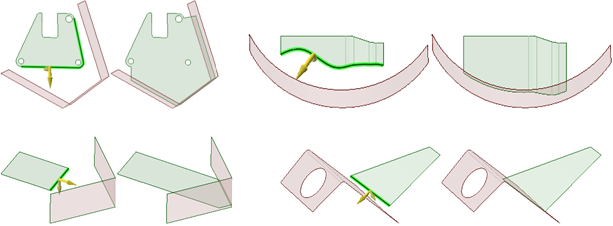

Arrastre de bordes al vecino más cercano con la opción Extensión total.

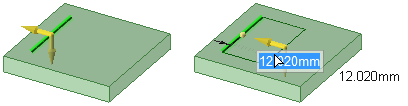

Si arrastra una línea bosquejada en una cara plana, se crea una superficie en el mismo plano que la cara.

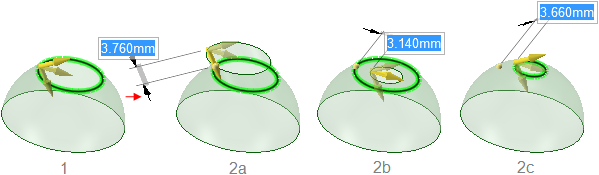

Arrastre del borde de una superficie toroidal. Hay tres direcciones de arrastre disponibles.

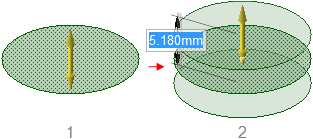

Si mantiene presionada la tecla Ctrl mientras arrastra una superficie con la opción Ambos lados seleccionada, se crean copias de la superficie.

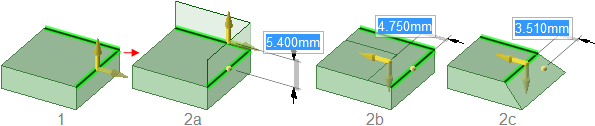

Arrastre de dos bordes con las opciones Extrudir (2a), Copiar borde (2b) y Pivotar (2c) seleccionadas.

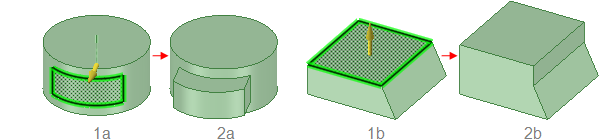

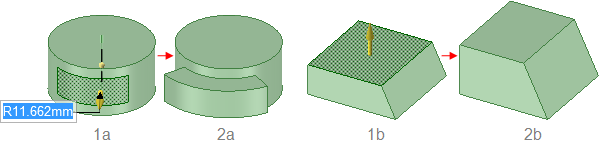

El arrastre de una cara genera su desplazamiento y sus bordes se ven afectados por las caras vecinas.

El arrastre de una cara con sus bordes seleccionados extrude la cara sin afectar las caras vecinas.

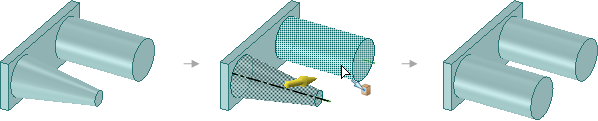

El arrastre de una cara cónica hasta una cara cilíndrica paralela reemplaza el cono con el cilindro si los ejes se juntan. De lo contrario, la cara cónica es reemplazada por una cilíndrica en relación coaxial con el cono y que tiene el mismo radio que el cilindro.

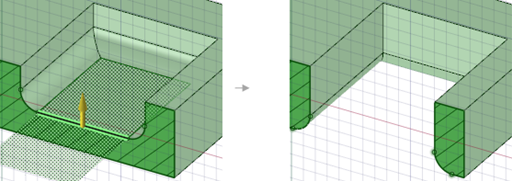

El arrastre de una cavidad con bordes redondeados desde la parte inferior de un sólido transfiere las partes redondeadas al orificio que se obtiene como resultado de la acción.



Arrastre de una superficie hasta un borde de referencia.

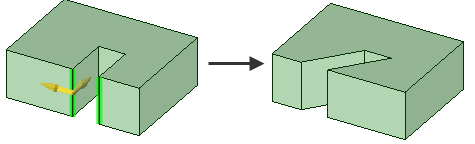

Pivote simultáneo de dos bordes separados cuando el arrastre se realiza en una dirección.
