Vistas de secciones transversales

Las vistas de secciones transversales planares muestran los detalles interiores de su diseño. Usted localiza un plano a través de los detalles de interés y SpaceClaim crea la vista.

Para crear una vista de sección transversal, debe tener ya al menos una vista. Puede añadir una sección transversal a cualquier tipo de vista.

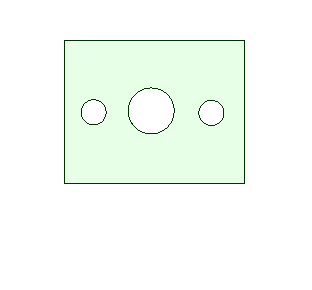

En algunos casos, se recomienda mostrar solamente la geometría que se detalla en el plano de sección. Esto se denomina SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. de área. En otros casos, se recomienda ver también la geometría detrás del plano. Esto se denomina SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. total. Ambos tipos se ilustran en la imagen a continuación.

La sección DetalleAspectos del diseño incorporados para comunicarse con terceros o presentar el diseño para su revisión. Utilice las herramientas de la pestaña Detalles para anotar los diseños, crear hojas de dibujo y examinar los cambios en el diseño. Se puede personalizar configuración de detalles para ajustarse a las normas o crear su propio estilo personalizado. de las Opciones de SpaceClaim también tiene ajustes para las Secciones transversales. Consulte las Opciones de vista y las Opciones de estilo de línea.

Las vistas de secciones transversales planares pueden crearse de las siguientes maneras:

• Como una vista nueva proyectada de una vista existente.
• Al convertir una vista existente en una sección transversal.

Crear una vista de sección transversal nueva

1. Haga clic en la herramienta Vista de sección transversalUna de las selecciones de vista para hojas de dibujo. La vista de la sección transversal muestra una sección transversal de su diseño. Se crea una vista de la sección transversal a partir de una de las vistas en la hoja de dibujo Véase Vista general, Vista proyectada y Vista detallada.  en el grupo Vistas de la pestaña Detalles.

2. Haga clic en el comando de herramienta Seleccione una geometría de referencia dentro de la vista de dibujo.

3. Configure las siguientes opciones en el panel Opciones antes de posicionar la vista:

   • Crear una sección transversal total

     • Desactive la opción para configurar la propiedad en Área.

     • Active la opción para configurar la propiedad en Área.

   • Orientación de flecha

     • Horizontal

     • Vertical

     • A través de la geometría seleccionada para orientar las flechas con respecto al objeto resaltado, que puede ser un boceto de geometría.

   • Ubicación

     • Crear como vista general para colocar la vista en cualquier parte de la hoja de dibujo.

     • Crear como vista auxiliar para vincular la orientación de la vista de sección transversal con la vista que contiene las flechas.

4. Arrastre y coloque la línea de sección en una vista existente. Si escogió A través de la geometría seleccionada, la línea de sección se acoplará a los objetos resaltados y se orientará con respecto a estos.

5. La nueva vista se crea y se une al cursor para su ubicación.

6. Haga clic para posicionar la nueva vista de sección en su hoja de dibujo.

   • Arrastre en paralelo a las flechas de sección para colocar una VistaAjustes de orientación que puede aplicar a su diseño, incluido giro, panorámica y zoom. Puede ajustar estos parámetros individualmente o puede aplicar una de las siguientes vistas preconfiguradas: trimétrica, isométrica, arriba, abajo, adelante, atrás, derecha, izquierda. También puede seleccionar la vista de ajuste y haga clic en la cara para ver el frente. auxiliar.

   • Una vista general se puede colocar en cualquier parte de la hoja.

7. Presione Esc o S para salir de la herramienta.

Flujo de trabajo alternativo

1. Cree el boceto de una única línea en una vista de la hoja de dibujo.
2. Seleccione la línea.
3. Ingrese a la herramienta SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. transversal.
4. Mueva el cursor para ubicar la vista de la sección transversal planar.

Además de las Secciones planares, puede crear Secciones transversales desplazadas y Secciones transversales alineadas.

Convertir una vista existente en una vista de sección transversal.

1. Haga clic en la herramienta Vista de sección transversalUna de las selecciones de vista para hojas de dibujo. La vista de la sección transversal muestra una sección transversal de su diseño. Se crea una vista de la sección transversal a partir de una de las vistas en la hoja de dibujo Véase Vista general, Vista proyectada y Vista detallada. en el grupo de la cinta Vistas de la pestaña Detalles.

2. Haga clic en el comando de herramienta Seleccionar vista de sección transversal y seleccione la vista que desea convertir en una sección transversal.

   Si no aparecen líneas de puntos grises alrededor de la vista, esta no está seleccionada. De ser así, presione Esc e intente nuevamente.

3. Seleccione la opción Crear una sección transversal total para configurar la propiedad del tipo de sección de la vista en Total. Desactive la opción para configurar la propiedad en Área. Observe los ejemplos en la imagen anterior.

4. Coloque el cursor sobre una vista relacionada para mostrar el indicador de sección transversal y obtener una vista previa de la sección transversal.

   La línea del indicador se acopla a la geometría de la vista. La geometría delante del plano de corte no se muestra.

5. Haga clic para colocar el indicador de sección transversal y crear la vista de sección transversal.

   La vista se etiqueta automáticamente.

6. Presione Esc o S para salir de la herramienta.

Modificar una vista de sección transversal

1. Mueva el indicador de sección transversal para modificar el plano de corte.

2. Seleccione la vista de sección transversal.

3. Modifique los valores en el panel Propiedades o haga clic con el botón derecho y seleccione un estilo en la minibarra de herramientas. Cambie el valor en:

   • Tipo de orientación para cambiar la vista de sección transversal por una Vista generalUna de las selecciones de vista para hojas de dibujo. Vista General hace que la vista seleccionada sea independiente de la vista utilizada para crearla. Véase Vista proyectada, Vista de sección transversal y Vista detallada.. Esto crea una vista seleccionada independiente de la vista que se utilizó para crearla.

   • ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento. de renderización para cambiar el estilo de los gráficos de la vista. Seleccione Heredar si desea vincular el estilo de los gráficos con la vista principal.

   • Aplique la EscalaSólido o superficie: cambiar el tamaño del objeto seleccionado mediante la herramienta Arrastrar. Se puede escalar dinámicamente o introducir un valor de la escala. Hoja de dibujo o sección transversal: ampliar o contraer la vista al seleccionar una vista en el árbol de la estructura árbol y editar el panel Propiedades. para aumentar o disminuir el tamaño de la vista. Cuando modifica la escala, la propiedad Tipo cambia a Independiente de la hoja. Puede seleccionar Vinculado a la hoja para configurar una escala igual que la escala que se utilizó para la hoja de dibujo.

   • Tipo de sección para crear una sección transversal total o de área. Seleccione Total para no mostrar la geometría 3D en el plano de la sección transversal. Seleccione Área para mostrar la geometría solamente en el plano de la sección transversal. Puede seleccionar Ninguno para convertir la vista en una Vista generalUna de las selecciones de vista para hojas de dibujo. Vista General hace que la vista seleccionada sea independiente de la vista utilizada para crearla. Véase Vista proyectada, Vista de sección transversal y Vista detallada..

4. Seleccione una región dentro de la vista de sección transversal.

5. Modifique los valores en el panel Propiedades. Cambie el valor en las siguientes propiedades de tramado cruzado:

   • Excluir de la sección para eliminar la región seleccionada de la vista de sección transversal.

   • Estilos de relleno para añadir o eliminar tramados en la región.

   • Ángulo para modificar el ángulo de dibujo de las líneas de tramado.

   • Espaciado para modificar el espacio entre las líneas de tramado.

   • DesplazamientoDistancia a la que se mueve o copia un borde, segmento o curva. para modificar el punto de inicio de la primera línea de tramado.

Invertir la dirección de una vista de sección transversal.

Haga clic con el botón derecho en la flecha de la sección transversal y seleccione Invertir dirección de visualización.

Publicar una vista de sección transversal a 3D

1. Haga clic con el botón derecho en la vista de sección transversal en la hoja de dibujo o en el árbol de estructura.

2. Seleccione Publicar a 3D del menú contextual.

   Aparece una sección publicada como nodo raíz en el árbol de estructura.

   Puede hacer clic con el botón derecho en la sección transversal publicada en una ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.) y seleccionar Recorte con PlanoGeometría de construcción compuesta de una superficie plana. Los planos se pueden utilizar para un boceto 2D, vista de sección de un modelo, un plano neutro en una característica de bosquejo.. También puede utilizar la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. para mover una sección transversal publicada.

Ejemplos

Selección de una sección transversal publicada para recortar con el plano.



Uso de la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. para mover una sección transversal publicada.



Trabajo con secciones transversales

• Cuando selecciona y arrastra un segmento de línea de sección individual, el segmento que está arrastrando se acoplará y fusionará con otras secciones al moverse a través de otros segmentos en la hoja de dibujo.

• Puede crear una sección desplazada desde el interior de la herramienta. Para visualizar el indicador de corte de sección transversal (rombo rojo), seleccione el comando de herramienta Cortar secciones existentes y luego haga clic en una línea de sección.

• Para crear una sección transversal desde el interior de la herramienta, haga clic en la herramienta SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior. transversal y luego seleccione una vista dentro de la hoja de dibujo. Use el comando de herramienta Seleccione una geometría de referencia dentro de la vista de dibujo para colocar la línea de sección.

• Solamente puede dividir una sección en segmentos que sean perpendiculares a la dirección principal; en la posición del cursor, puede hacer clic con el botón derecho en un segmento de la línea de sección y seleccionar DividirLa herramientas Combinar se usa para separar sólidos o superficies. Se selecciona un sólido o superficie para utilizar como herramienta de corte del objetivo. Véase objeto Corte. sección. Esta opción del botón derecho no está disponible para segmentos paralelos a la dirección de la sección.

• Para obtener una vista previa de línea de puntos de la dirección principal de una sección transversal, desplácese con la rueda del mouse por toda la línea de sección.
