Dos métodos:

• Mantenga presionada la tecla Ctrl y haga clic en el arco.
• Primero, haga clic en el arco y mantenga presionada la tecla Ctrl mientras arrastra la dimensión.

1. Haga clic en la flecha debajo de la herramienta DimensiónAnotación en un dibujo que muestra la medición de un borde o cara. Utilice la herramienta Dimensión para agregar las mediciones a su diseño, hoja de dibujo o marcado 3D. y seleccione DimensiónAnotación en un dibujo que muestra la medición de un borde o cara. Utilice la herramienta Dimensión para agregar las mediciones a su diseño, hoja de dibujo o marcado 3D..

2. Si crea una dimensión en 3D, haga clic en una cara para crear un plano de anotación donde colocar la dimensión.

   Si necesita cambiar el plano de la anotación, haga clic con el botón derecho y luego en Seleccionar nuevo plano de anotación del menú contextual, y escoja un nuevo plano de anotación.

3. Haga clic en un borde o una cara que pertenezca al bisel.

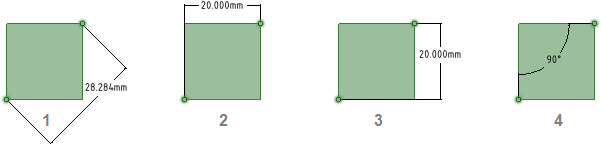

4. Desplace el cursor sobre su diseño para obtener una vista previa de las posibles dimensiones.

5. Haga clic para crear la dimensión.

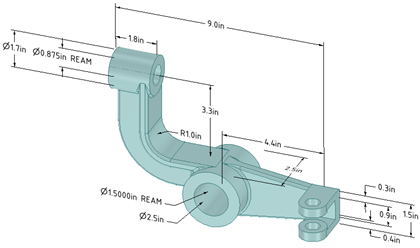

DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. de biseles planares y cilíndricos.



Puede invertir la orientación de las dimensiones del bisel configurando la propiedad Invertir dimensión del bisel como Verdadera.

DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. de bisel invertidas



Las opciones de anotación en la página General de la opción Detalles en las Opciones de SpaceClaim ofrecen diversos ajustes de visualización de las dimensiones de biseles.



• Estilo de dimensión de bisel predeterminado
  • Lineal: muestra la dimensión con líneas de extensión, como en las imágenes anteriores.
  • Perpendicular al bisel: muestra la dimensión con un indicador orientado perpendicular al bisel, como se muestra en la imagen a continuación.



• Formato de texto de dimensión del bisel predeterminado:
  • <length> X 45: el texto se muestra como en las imágenes anteriores.
  • C<length>: el texto se muestra como en la imagen a continuación.



1. Haga clic en la flecha debajo de DimensiónAnotación en un dibujo que muestra la medición de un borde o cara. Utilice la herramienta Dimensión para agregar las mediciones a su diseño, hoja de dibujo o marcado 3D. en el grupo AnotaciónInformación que se puede agregar a un dibujo, tales como notas, dimensiones, tolerancias geométricas, marcas de centro y listas de materiales. de la pestaña Detalles y seleccione DimensionesValores o expresiones que introduce para un control preciso durante la creación o modificación de un diseño. Puede dimensionar cada uno de los elementos, a partir de las líneas de bocetos hasta las caras de los sólidos. Véase Dimensiones ordinales, Dimensiones progresivas, Dimensión de regla. de ordenadas.

2. Si crea una dimensión en 3D, haga clic en una cara para crear el plano donde colocar la dimensión.

   Coloque el cursor sobre las caras de su diseño para obtener una vista previa de los planos de anotación elegibles. (En los modos Boceto y SecciónModo de diseño en el que se editan sólidos mediante el trabajo con sus bordes y vértices en la sección transversal. La vista es eliminada para mostrar detalles del interior., la cuadrícula de boceto define el plano de la anotación). Si aparecen múltiples objetos en la posición del cursor, utilice la rueda de desplazamiento o las teclas de flechas para resaltar cada uno de ellos.

   Para crear un plano de anotación para una cara cilíndrica, seleccione el eje del cilindro.

   Si necesita cambiar el plano de la anotación, haga clic con el botón derecho y luego en Seleccionar nuevo plano de anotación del menú contextual. A continuación, haga clic con el botón derecho en el lugar nuevo y luego en Establecer como plano de anotación.

3. Haga clic en una línea o un borde para establecer la dimensión de línea de base.

   Puede emplear una línea de extensión existente como referencia de dimensionamiento. Una línea de extensión es la línea que conecta el punto con el texto de la dimensión. Si selecciona una línea de extensión, se utiliza la dimensión de línea de base para la dimensión de la línea de extensión.

4. Desplace el cursor sobre la cara para visualizar todas las posibles dimensiones.

5. Haga clic en un punto para colocar la línea de dimensión.

   Si selecciona una cara, se crearán todas las posibles dimensiones de ordenadas.

   Puede hacer clic en múltiples puntos para usar la misma línea de base para esas dimensiones.

   La dimensión de línea de base (0) está visible u oculta según el estándar de detalles seleccionado en las Opciones de detalles.

   Se incluyen puntos de quiebre automáticos si las dimensiones de ordenadas están muy juntas entre sí. Esto facilita su lectura.

Uso de una línea de base inclinada

Primero, establezca una dimensión simple y orientada. Luego, utilice una de las líneas testigo para establecer la línea de base y la orientación de las dimensiones de ordenadas.

En el ejemplo anterior, se seleccionó la línea testigo más a la izquierda de la dimensión existente de círculo a círculo para definir la línea de base.

1. Comience con una dimensión de radio.

2. (Opcional) Establezca el Tamaño del centro de la dimensión radial escorzada en las Opciones de SpaceClaim.

3. Haga clic con el botón derecho y seleccione Escorzado



4. Mueva el extremo y los puntos de quiebre según sea necesario.

5. Dimensionar con respecto al centro produce una dimensión de longitud escorzada.



1. Haga clic en la flecha debajo de la herramienta DimensiónAnotación en un dibujo que muestra la medición de un borde o cara. Utilice la herramienta Dimensión para agregar las mediciones a su diseño, hoja de dibujo o marcado 3D. y seleccione DimensiónAnotación en un dibujo que muestra la medición de un borde o cara. Utilice la herramienta Dimensión para agregar las mediciones a su diseño, hoja de dibujo o marcado 3D..

2. Haga clic en el comando de herramienta Seleccionar cuerpos en el lado derecho de la ventana Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

3. Seleccione el cuerpo o los cuerpos sólidos que desea dimensionar:

   • Si selecciona un solo cuerpo, se crea la dimensión vertical u horizontal máxima, como se muestra a continuación.



   • Si selecciona más de un cuerpo, se crea la dimensión para ambos sólidos y se ancla al lado más cercano de donde hace clic en el sólido. Debe hacer clic en el comando de herramienta Seleccionar cuerpos antes de seleccionar cada sólido, es decir, que debe hacer clic en el comando de herramienta y seleccionar la primera parte, luego hacer clic en el comando de herramienta nuevamente y seleccionar la segunda.

     En ambos ejemplos a continuación, la parte de arriba se seleccionó cerca de su borde superior. La parte de abajo se seleccionó cerca de su borde superior en el ejemplo en la izquierda y cerca de su borde inferior en el ejemplo a la derecha. La posición del cursor indica dónde se seleccionó la parte de abajo. Obtendrá una vista previa de la dimensión cuando haga clic en el comando de herramienta y se desplace sobre la segunda parte.



   • Si crea la dimensión en una vista de sección de una hoja de dibujo, la dimensión aparece en las extensiones del cuerpo que está visible en el plano de sección, como se muestra a continuación.



1. Seleccione la anotación de dimensión para moverla, cambiar su tamaño o rotarla.

   Para mover la nota de dimensión, coloque el cursor sobre el borde del cuadro con la herramienta Seleccionar hasta que este cambie a y luego arrastre la nota.

   Para modificar el tamaño del cuadro que contiene la nota de dimensión, arrastre los controladores de este (los círculos blancos).

2. Seleccione el texto de la nota para formatearlo nuevamente.

3. (Opcional) Haga clic con el botón derecho en la dimensión y seleccione las opciones de formato de texto desde la minibarra de herramientas.

   Haga clic en para seleccionar un formato de tolerancia y luego edite el texto de la tolerancia.

   Haga clic en para insertar un campo. Puede seleccionar un formato y tipo de campo desde la ventana Insertar campo.

   Seleccione desde el menú desplegable para insertar un símbolo.

4. Haga clic en una punta de flecha para explorar estilos de indicadores alternativos.

   También puede hacer clic con el botón derecho en una punta de flecha y seleccionar Estilo de flecha para seleccionar un estilo para aquella, o seleccionar el estilo en el panel Propiedades.

5. Haga clic en los indicadores de nota para modificarlos.

   Puede hacer clic con el botón derecho en un indicador y seleccionar Agregar punto de quiebre para añadir un punto nuevo.

6. Para cambiar la distancia entre una línea de extensión de dimensión y su punto de referencia en el objeto, haga clic en la línea de extensión y luego desplace el cursor sobre el extremo más cercano al objeto. Arrastre el punto rojo para cambiar su distancia desde el objeto.

   Si no puede ver la línea de extensión, desplácese sobre el final del indicador de dimensión, donde estaría la línea. Observará dos puntos rojos que puede arrastrar:



7. Modifique las propiedades de la nota de dimensión en el panel Propiedades. Modifique las propiedades:

   • Ancho y Longitud de flecha para establecer la longitud y el ancho de las puntas de flecha.

   • Medición para cambiar el tipo de medición. Por ejemplo, se recomienda mostrar el radio de un orificio en lugar del diámetro.

   • Precisión para cambiar la cantidad de cifras decimales.

   • Límite superior, Límite inferior y Tipo de tolerancia, para cambiar el formato de la dimensión e ingresar los valores máximo y mínimo de tolerancia.

8. Para ajustar una dimensión dentro del cuadro de texto
   • Haga clic con el botón derecho en la nota y abra el menú desplegable Autoajustar.
   • Escoja una de las siguientes opciones:
     • No autoajustar: el cuadro de texto se ajusta al tamaño del texto y crece a medida que sigue escribiendo. No hay espacios en blanco alrededor de la nota y el cuadro se ajusta de acuerdo con los cambios de tamaño en el texto.
     • Cambiar la altura del texto desbordado: el texto siempre se ajusta al ancho del cuadro. Si ensancha el cuadro, el texto de la segunda línea se moverá a la primera.
     • Reducir el tamaño del texto desbordado: el texto se ajusta de manera uniforme (ancho y altura) y su escala se adapta al cuadro de texto.
     • Reducir el tamaño del texto desbordado horizontalmente: el ancho del texto cambia pero la altura permanece igual.

1. Cree dos capas, una para las notas y otra para los planos de la anotación.

2. Coloque la nota en una capa y el plano de la anotación en otra capa.

3. Desactive la visibilidad de la capa que contiene el plano de la anotación.

1. Seleccione múltiples dimensiones.
2. En el menú del botón derecho, seleccione una de las siguientes:
   • Alinear izquierdas: alinea el margen izquierdo de cada dimensión.
   • Alinear centros: alinea verticalmente el centro de cada dimensión.
   • Alinear derechas: alinea el margen derecho de cada dimensión.
   • Alinear líneas superiores: alinea el final de la primera línea de texto en cada dimensión.
   • Alinear medios: alinea horizontalmente la parte media de cada dimensión.
   • Alinear líneas inferiores: alinea el final de la última línea de texto en cada dimensión.
   • Unificar ancho: hace que todas las dimensiones tengan el mismo ancho con base en la primera nota seleccionada. Puede adaptarse la escala del texto en consecuencia.
   • Unificar altura: hace que todas las dimensiones tengan la misma altura con base en la primera nota seleccionada. Puede adaptarse la escala del texto en consecuencia.
   • Unificar tamaño: hace que todas las dimensiones tengan el mismo tamaño (ancho y altura) con base en la primera nota seleccionada. Puede adaptarse la escala del texto en consecuencia.
   • Distribuir horizontalmente: distribuye el espacio entre cada dimensión de manera uniforme horizontalmente.
   • Distribuir verticalmente: distribuye el espacio entre cada dimensión de manera uniforme verticalmente.
   • Eliminar espaciado horizontal: elimina el espaciado horizontal e iguala cualquier superposición significativa.
   • Eliminar espaciado vertical: elimina el espaciado vertical e iguala cualquier superposición significativa.

Las notas que estén rotadas de manera diferente no se verán afectadas por los comandos anteriores.

Haga clic con el botón derecho en un plano de anotación y seleccione:

• Mostrar todas las dimensiones para mostrar las dimensiones en todos los planos de anotación.
• Mostrar dimensiones para mostrar las dimensiones solamente en el plano de anotación donde hizo clic con el botón derecho.
