Eliminación de partes redondeadas

Puede utilizar la herramienta  LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. en el grupo Editar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior. para eliminar y tapar caras redondeadas. Se recomienda hacer esto para eliminar protuberancias rodeadas de caras redondeadas que no se puedan eliminar, ya que las caras redondeadas crean una geometría difícil o compleja. La herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. intenta eliminar los sectores redondeados de las caras seleccionadas y extender las caras que no se seleccionaron. Con la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante., también puede hacer doble clic en una cadena de partes redondeadas para eliminar cadenas largas de partes redondeados.

Antes de comenzar

• Tendrá más posibilidades de éxito si solamente elimina unas pocas partes redondeadas a la vez. Si pasa mucho tiempo eliminando partes redondeadas, le recomendamos revisar los tutoriales o la información técnica de SpaceClaim, que podrá encontrar en línea en SpaceClaim.com para conocer técnicas avanzadas que puede aplicar para eliminar partes redondeadas.
• Inspeccione el modelo desde diversos ángulos y niveles de zoom, así podrá determinar mejor las áreas de partes redondeadas que desea eliminar. Cada área de un modelo es única, y las diferentes áreas pueden requerir abordajes diferentes para eliminar partes redondeadas.
• Para garantizar una eliminación precisa y completa, quite las partes redondeadas en el orden inverso al que fueron creadas, como se muestra a continuación en el ejemplo de un modelo con esquinas redondeadas en color:

Llenar una parte redondeada o biselada

1. Haga clic en el comando de herramienta Seleccionar.

2. Seleccione el objeto redondeado o biselado.

3. Haga clic en la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. o presione F para llenar la parte redondeada y, de ser necesario, crear tapas.

   En el panel GruposConjuntos de objetos que aparecen en la pestaña Grupos. Se puede crear un grupo a partir de cualquier conjunto de objetos seleccionados. La información como la selección, Alt+selección, mover anclaje, axis y dimensión de regla se almacena con el grupo., se crea un grupo de partes redondeadas cada vez que se rellena una parte redondeada.

   Puede llenar cualquier parte redondeada creada en SpaceClaim, incluso una parte redondeada que elimina la cara subyacente, hasta que la parte redondeada se modifica con alguna otra acción.

Eliminar una cara redondeada

1. Seleccione la cara redondeada

2. Haga clic en la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. o presione F.

   Si un sólido se vuelve inválido por quitar una cara, el sólido se convierte en superficie.

   Si es difícil eliminar una cara redondeada, intente presionar Alt + clic en el objeto con la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. o utilizando la herramienta Reemplazar.

Tapado de caras redondeadas múltiples

Cuando se eliminan múltiples caras redondeadas seleccionadas, con la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante., se eliminan en un orden específico de forma tal que puedan restablecerse haciendo clic con el botón derecho y seleccionando Volver a unir partes redondeadas para cada grupo, en el orden inverso.

Generalmente, se pueden seleccionar todas las caras redondeadas y hacer clic en la herramienta LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante. para eliminarlas y taparlas. Sin embargo, a veces eso no es posible. En ese caso, seleccione una parte redondeada y llénela. Si eso funciona, deshaga y seleccione esa parte redondeada y la siguiente. Deshaga. Siga agregando partes redondeadas a la selección e intente llenarlas hasta que se presente una falla. Así identificará qué parte redondeada está causando el problema. A continuación, llene todas las partes redondeadas que lo permitan. Finalmente, repita este proceso en la otra dirección de la cadena tangente de partes redondeadas. Una vez que haya llenado todas las partes redondeadas, excepto las que causan problemas, seleccione el objeto problemático y los dos objetos vecinos. Haga clic en LlenarUtilice la herramienta Llenar para simplificar o limpiar la geometría al extender las caras que la rodean para eliminar una selección. La región seleccionada está rellena o curada con la superficie o sólido circundante.. Este proceso permite que existan más opciones para que la extensión de bordes vecinos se interseque y tape la parte redondeada.

Si experimenta dificultades para llenar una cadena de caras redondeadas, divida las caras redondeadas, llene las caras creadas y llene las caras redondeadas restantes.

Ejemplos

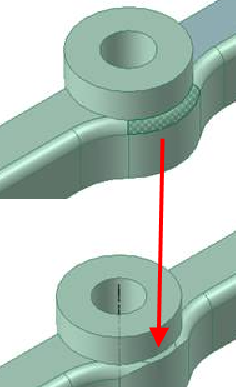

Una parte redondeada difícil de eliminar reemplazada antes de la eliminación

Llenado de una esquina redondeada que se creó como superficie; redondeado de una superficie en un diseño importado

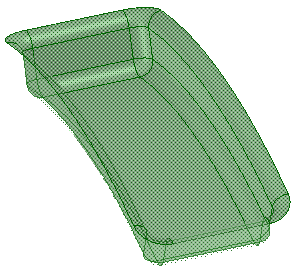

Antes de llenar la geometría importada delimitada por las partes redondeadas de la superficie

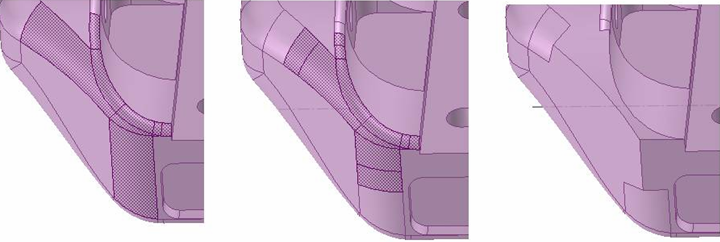

Llenado de una cadena de bordes redondeados: la cadena original para llenar, la cadena después de la división de las caras redondeadas y la cadena después del llenado

Si una cara redondeada no se puede rellenar, se agrega una "cara de tope" y la eliminación de caras redondeadas se detiene (una cara de tope es una tapa o una cara de ventilación).

Puede llenar una cadena de caras redondeadas cuando solamente uno de los extremos de la cadena de partes redondeadas tiene una cara de tope.

Uso de otras herramientas para eliminar las caras redondas

Herramienta Reemplazar

Como opción, para eliminar caras redondas, también puede usar la herramienta Reemplazar en el grupo Editar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior., para reemplazar una cara por otra. Puede reemplazar varias caras por una sola, reemplazar una sola cara por caras múltiples o reemplazar muchas caras por otras múltiples caras.

Parte totalmente redondeada reemplazada por una cara

Progresión utilizando una cara para quitar una parte redondeada

Herramienta Esfera

• Intente utilizar la herramienta Esfera en el grupo Insertar de la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.. Al utilizar esta herramienta, puede crear una esfera redondeada y ubicarla en uniones geométricas difíciles. Una vez que haya hecho esto, puede usar la esfera para dividir la unión y eliminar la cara redondeada. En algunos casos, se recomienda crear una cadena de dos o más esferas para ayudar a eliminar áreas redondeadas más grandes o complejas.
• Para evitar problemas en la eliminación de esferas, es una buena opción llenar la esfera inmediatamente después de eliminar las caras redondeadas en cualquier lado de la esfera o la cadena de esferas.

Uso de la herramienta Esfera para dividir y eliminar una cara circular en forma parcial
