Componentes internos y externos

Componentes internos

Los objetos que están dentro del archivo de documento de SpaceClaim son componentes internos. Los componentes que crea en el árbol de estructura son internos en forma predeterminada.

Puede convertir un componente interno en un componente externo. Esto crea un archivo separado para el componente y lo hace externo. Consulte las instrucciones a continuación.

Puede crear una copia interna de un componente externo. Esto integra el componente a su diseño y elimina la asociación con el componente externo.

Componentes externos

Los objetos que están afuera del archivo de documento de SpaceClaim son componentes externos. Los diseños que carga utilizando la herramienta Archivo en la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior. son externos. Consulte Inserción de otro diseño.

Puede hacer interna una copia de un componente externo. La copia se incluirá en el archivo .scdoc para que se pueda ver y modificar en su diseño. El componente externo original no se modificará. Consulte las instrucciones a continuación.

Si tiene seleccionada la opción Usar montajes livianos en las Opciones de importación y exportación de archivos, los componentes externos se cargarán como componentes livianos. Consulte Componentes livianos.

Componentes dependientes e independientes

Puede cargar instancias múltiples de un componente externo. Estas instancias se conocen como componentes dependientes. Al modificar una instancia se modificarán todas las instancias. La copia existe en el archivo .scdoc, pero su geometría viene del archivo externo.

Las copias de los documentos externos que se hayan independizado de otras copias se conocen como componentes internos. Los cambios realizados en las copias independientes no afectarán a la copia original ni ocurrirá lo contrario.

Notas sobre los componentes dependientes e independientes

• Puede independizar una instancia de un componente externo, de forma tal que las modificaciones a esa instancia no afecten otras instancias.
• Si el diseño incluye varias copias de un componente externo, al hacer interna una de ellas no se verán afectadas las otras copias.
• Al hacer interna otra copia del mismo componente externo, se crea una segunda instancia del mismo componente interno. Se le solicitará que guarde el nuevo componente externo cuando abandone SpaceClaim si no lo ha guardado.
• Al independizar un componente secundario externo, el componente principal también se independiza.
• El estado de independiente se propaga a toda la estructura siempre que sea necesario para diferenciar el montaje secundario de los montajes iguales. En consecuencia, los nombres se cambian.
• El estado de independiente no se propaga a la estructura.

Ejemplos

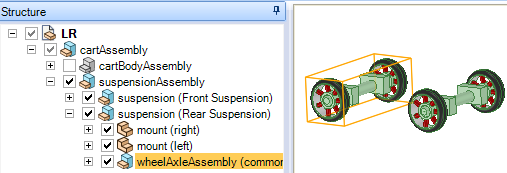

Abajo se muestra la estructura de un diseño con montajes secundarios copiados. Las copias del montaje secundario wheelAxleAssembly (resaltado) existen en ambos montajes de suspensión:

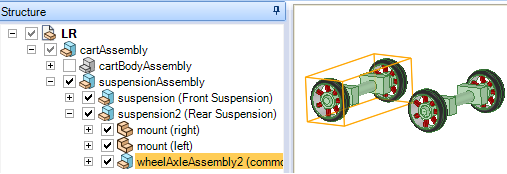

Cuando independizamos el montaje secundario resaltado, los nombres de los montajes secundarios se modifican. El texto que no se muestra en paréntesis corresponde al nombres de los componentes. El cambio afecta a wheelAxleAssembly y su elemento principal; ambos nombres se muestran con un 2 anexado en la imagen de abajo:

Insertar un componente o montaje

1. Seleccione la herramienta Insertar archivo en el grupo de cintas Insertar.

2. Navegue al componente y haga doble clic para insertarlo.

   El componente se insertará como componente externo. El componente se coloca en el centro del espacio de trabajo y sus componentes secundarios (si es un montaje) aparecerán en el panel de estructura.

Independizar un componente

Haga clic derecho sobre el componente dependiente insertado en el árbol de estructura, luego desplácese sobre la opción OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido. y seleccione Independizar en el menú contextual. Puede mantener presionada la tecla Shift para seleccionar componentes múltiples e independizarlos a la vez.

El icono en el árbol de estructura cambia y se cambia el nombre del componente a <OriginalComponentName>2.

Hacer externo un componente interno

Si desea que el documento se guarde en la misma carpeta que el documento principal y que su nombre sea el mismo que el nombre del componente:

1. Haga clic derecho en el componente en el árbol de estructura y desplace el cursor por la opción OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido., luego seleccione Convertir a externo.

Si desea guardar el componente en una carpeta diferente o con otro nombre:

1. Haga clic derecho en el componente y seleccione Abrir componente en el menú contextual.

   El componente seleccionado aparece en una nueva ventana DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior..

2. Seleccione Guardar como desde el menú Archivo. (NO marque la casilla Guardar como copia).

3. Explore para seleccionar la carpeta en que desea que se guarde el documento o cree una carpeta nueva.

4. Escriba el nombre de un archivo.

5. Haga clic en OK (Aceptar).

Sea cual fuere el método que use, el componente se guarda como un archivo separado y su icono en el árbol de estructura se modifica para mostrar que ahora el componente es externo.

Si el diseño no se guardó, se le solicitará que elija una carpeta sin importar qué método haya utilizado.

Hacer interna una copia de un componente externo

1. Seleccione uno o más componentes en el árbol de estructura.

2. Haga clic derecho sobre el componente y desplace el cursor sobre la opción OrigenPunto cero en el sistema de coordenadas. Se puede insertar un origen en cualquier lugar de su diseño en el que se puede anclar la herramienta Mover, lo que le permitirá dimensionar desde el origen o mover rápidamente la cuadrícula del boceto al origen. También puede insertar un origen en el centro de masa o volumen de un sólido. y seleccione Usar copia interna en el menú contextual.

   El componente seleccionado se copia en su diseño Los cambios que realice en el componente no afectan al archivo externo original.

3. Utilice Internalizar todo para hacer que todos los componentes externos del diseño se vuelvan internos.

Guardar una copia de un componente externo

1. Seleccione uno o más componentes externos en el árbol de estructura.

2. Haga clic en Guardar como.

3. Seleccione Guardar como copia.

4. Haga clic en Referencias.

   Se abrirá el cuadro de diálogo Diseños referenciados.

5. Haga clic en Explorar y seleccione una carpeta para que se guarden las copias de los componentes externos.

6. Seleccione los componentes externos que desea guardar.

7. Haga clic en OK (Aceptar).

8. Haga clic en Guardar.

   Los archivos se renombran en forma automática para evitar conflictos. Recibirá un mensaje de advertencia en la línea de estado cuando eso ocurra.
