Movimiento con un punto de apoyo



El comando de herramienta Punto de apoyoClosed mueve los objetos alrededor de un punto, borde o cara. Puede utilizar este comando de herramienta para pivotar los patrones o las caras, y para crear un montaje desglosado simple.

Mover objetos con el comando de herramienta Punto de apoyo

  1. Haga clic en MoverClosed en el grupo Editar de la pestaña DiseñoClosed.

  2. Seleccione los puntos, los bordes o las caras que desea mover. Puede seleccionar superficies, sólidos o componentes en el árbol de estructura.

    El objeto se resaltará en un tono más oscuro de su color habitual. Los componentes seleccionados se resaltarán con un cuadro de límite rojo.

  3. Haga clic en el comando de herramienta Punto de apoyoClosed en el lado derecho de la ventana DiseñoClosed.

  4. Seleccione el punto, el borde o la cara que desee utilizar como punto de apoyo. Puede seleccionar superficies, sólidos o componentes en el árbol de estructura.

    El objeto se resaltará en azul.

  5. Arrastre una flecha o radio en el controlador MoverClosed para mover los objetos.

Ejemplos

En los ejemplos que se muestran a continuación, el objeto se arrastró en la dirección indicada por la flecha roja.

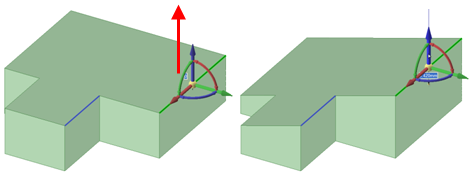

Movimiento de un borde utilizando otro borde como punto de apoyo.

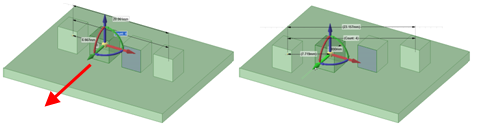

Movimiento de un patrón con un miembro de patrón como punto de apoyo. Debe seleccionar todas las caras en el miembro de patrón que mueve.

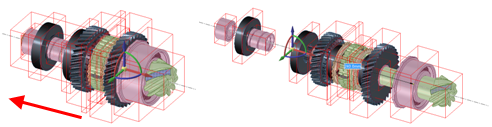

Movimiento de componentes con la cara de un componente como punto de apoyo. Seleccione los componentes en el árbol de estructura.
