Utilice la herramienta
Mover
para mover cualquier objeto en 2D o 3D, lo que incluye las vistas de hojas de dibujo. El comportamiento de la herramienta Mover cambia según lo que haya seleccionado.
Si selecciona un objeto entero, como un sólido, una superficie o un boceto, puede trasladar o rotar el objeto.
Puede mover un lado de un sólido, una superficie o un boceto para agrandar o reducir el tamaño de un objeto.
Si mueve un objeto en otro objeto en el mismo componente, el objeto más pequeño se fusiona en el otro más grande y recibe las propiedades del objeto más grande.
Al mover un componente, mueve todo el contenido incluido en el componente.

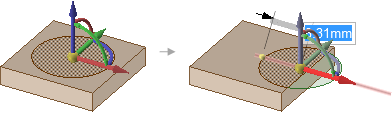

Puede mover un borde circular de una superficie plana de la misma forma en que mueve una curva de boceto circular.

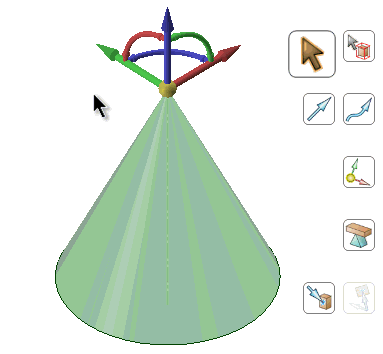

Al mover el vértice de un cono, cambia la altura. Ancle la herramienta Mover en la cara externa para adaptar la escala del cono.
Cuando mueve un componente que se ha montado mediante el uso de limitaciones del montaje, el controlador Mover se posiciona en una limitación, y los ejes que están limitados se desactivan. Si las limitaciones del montaje solo permiten el movimiento en una dirección, esa dirección se seleccionará de manera automática. Por ejemplo, si mueve un componente con una limitación de montaje de Ejes centrales, el controlador Mover se posiciona en el eje y solo puede mover el componente en direcciones que mantendrán los ejes alineados.
|
Si el controlador Mover está desactivado, verifique el árbol de estructura para determinar si existe una condición del montaje para el componente que intenta mover. |
El desplazamiento.
|
|
Si ingresó a la pestaña Diseño con las características de lámina metálica seleccionadas, la herramienta Mover funcionará del mismo modo que en Lámina metálica. Para trabajar de la manera habitual, haga clic con el botón derecho en la pieza de lámina metálica en el árbol de estructura y, en el menú contextual, seleccione la opción para suspender la lámina metálica. |
Seleccione los objetos que desee mover.
Seleccione las siguientes opciones:

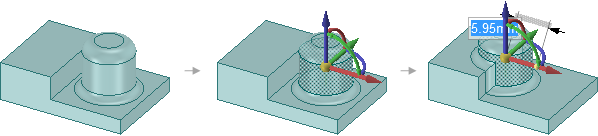

cuadrícula: seleccione esta opción para mover la cuadrícula de boceto., seleccione esta opción y haga clic en el borde o la cara para anclar la regla. La regla se orienta a lo largo del eje del controlador Mover. Ingrese un valor para usar la regla para dimensionar el movimiento.. El arrastre crea una copia del objeto seleccionado, lo mueve a una nueva ubicación y crea una relación de patrones. Seleccione la opción Mantener orientación para conservar la orientación inicial del objeto original cuando rota o traslada el patrón. Consulte Creación de un patrón. primero: separe las protuberancias y las depresiones seleccionadas, muévalas y vuelva a unirlas en la nueva ubicación. para el objeto. La orientación solo se conserva para la sesión en curso. Puede cambiar la orientación del controlador Mover mediante el uso del comando de herramienta Dirección, al mantener presionado Alt y al seleccionar un objeto de referencia o al arrastrar una esfera sobre los ejes del controlador Mover. Puede seleccionar las siguientes opciones en la lista desplegable a la derecha de la opción: está determinada por los objetos que selecciona. en curso, y esta orientación se utiliza para todos los objetos. en curso para el objeto seleccionado. Cuando selecciona el objeto nuevamente con la herramienta Mover activa, el controlador Mover se orientará en función de su orientación guardada.Haga clic sobre un eje y arrastre en esa dirección para mover el objeto seleccionado.
Una línea se extiende desde el eje del controlador Mover para indicar la dirección seleccionada para la acción.
Si el movimiento falla, el controlador Mover se vuelve a posicionar en la última ubicación y orientación válida. Si intenta mover una protuberancia rodeada por caras redondeadas, es posible que necesite rellenar los objetos redondeados.
También puede presionar Alt + seleccionar un plano entre los controladores Mover para aplicar un movimiento de arrastre libre dentro de dicho plano. Coloque la herramienta Mover sobre cualquier objeto que puede moverse y, a continuación, mantenga presionada la tecla Alt. Aparecen planos de un cuarto de círculo entre los controladores Mover. La selección de uno cambia el cursor a un cursor de arrastre libre y permite el movimiento libre dentro del plano. Seleccione cualquier controlador Mover para desactivar el arrastre libre.
|
|
El cursor no necesita estar sobre el eje para mover el objeto seleccionado. De hecho, puede resultarle más fácil controlar el movimiento si arrastra a una distancia determinada de la entidad y el controlador Mover |
Dentro de la herramienta Mover, hay varios comandos de herramientas que le permiten especificar el comportamiento de la herramienta Mover:
|
|
El comando de herramienta Seleccionar está activo de forma predeterminada. Cuando este comando de herramienta está activo, puede seleccionar caras, superficies, sólidos o componentes dentro de la herramienta Mover |
|
|
Haga clic en cualquier objeto con el comando de herramienta Seleccionar componente para seleccionar el sólido al cual pertenece el objeto. Si el sólido es el único objeto en su componente, se seleccionará el componente. |
|
|
Seleccione un punto, un vértice, una línea, un eje, un plano o una cara planar con el comando de herramienta Dirección del movimiento para orientar el controlador Mover |
|
|

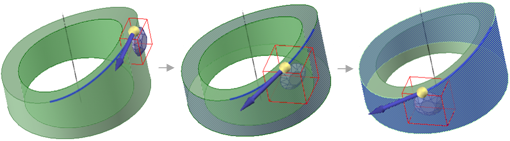

Seleccione un conjunto de líneas o ejes con el comando de herramienta Movimiento a lo largo de la trayectoria para mover los objetos seleccionados a lo largo de la trayectoria. Para obtener los mejores resultados, realice Movimientos a lo largo de las trayectorias en pequeños incrementos. Si el objeto por mover es una protuberancia, se separará y, a continuación, se volverá a unir en la nueva ubicación. Cuando mueve una protuberancia a lo largo de una trayectoria, se eliminan automáticamente las partes redondeadas. Presione Ctrl + Alt + clic en una cara para controlar la orientación del objeto que se mueve o estampa. |
|
|
Seleccione un objeto y utilice el comando de herramienta Anclar para seleccionar la cara, el borde o el vértice que anclará el movimiento. Puede anclar el controlador Mover |
|
|
Seleccione un objeto y utilice el comando de herramienta Punto de apoyo |
|
El comando de herramienta Mover |
|
|

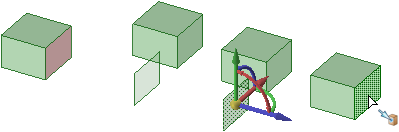

Una vez que selecciona el objeto por mover y un eje de controlador Mover Si se selecciona un eje de controlador Mover En un movimiento lineal hacia un objeto entrecruzado, el centro del controlador Mover
Puede hacer doble clic en el comando de herramienta Mover |
|
|

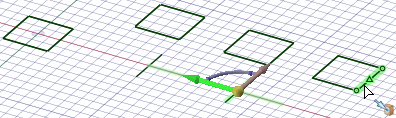

Una vez que selecciona el objeto por mover y un eje de controlador Mover |
Las siguientes opciones se encuentran disponibles en la herramienta Mover:
cuadrícula: seleccione esta opción para mover la cuadrícula de boceto.. Seleccionar un resultado de medición lo dirige nuevamente a la herramienta Mover. Cuando selecciona la dirección del movimiento, el valor de medición aparece en un cuadro de dimensión con una flecha apuntando el objeto medido. Modifique el valor para realizar un ajuste único del modelo; o bien, cree un grupo de mediciones que pueda modificarse en cualquier momento., seleccione esta opción y haga clic en el borde o la cara para anclar la regla. La regla se orienta a lo largo del eje del controlador Mover. Ingrese un valor para usar la regla para dimensionar el movimiento.. El arrastre crea una copia del objeto seleccionado, lo mueve a una nueva ubicación y crea una relación de patrones. Seleccione la opción Mantener orientación para conservar la orientación inicial del objeto original cuando rota o traslada el patrón. Consulte Creación de un patrón. primero: seleccione esta opción para separar las protuberancias y las depresiones seleccionadas, muévalas y vuelva a unirlas en la nueva ubicación.Conservar la conectividad del boceto: mantenga la conexión entre la curva de un boceto y otras curvas que comparten sus extremos. Si anula la selección de esta opción y mueve la curva del boceto, la curva se moverá en forma independiente de otras curvas.
Mantener la viga fija: esta opción es para las vigas y permite que la viga permanezca fija a medida que el perfil se desplaza de la viga. Consulte Movimiento de vigas.
para el objeto. La orientación solo se conserva para la sesión en curso. Puede cambiar la orientación del controlador Mover mediante el uso del comando de herramienta Dirección, al mantener presionado Alt y al seleccionar un objeto de referencia o al arrastrar una esfera sobre los ejes del controlador Mover. Puede seleccionar las siguientes opciones en la lista desplegable a la derecha de la opción: está determinada por los objetos que selecciona. en curso, y esta orientación se utiliza para todos los objetos. en curso para el objeto seleccionado. Cuando selecciona el objeto nuevamente con la herramienta Mover activa, el controlador Mover se orientará en función de su orientación guardada. de coordenadas. Cuando selecciona la opción, el controlador Mover se vuelve a orientar para quedar paralelo al Origen de coordenadas y muestra los paneles de ingreso de X, Y y Z.
