Movimiento simétrico

Utilice la opción Movimiento simétrico en la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. para mover los objetos relativos entre sí en un plano como si fueran objetos con relación simétrica pero sin la necesidad de crear una asociación simétrica entre ellos. A diferencia de la herramienta Simetría, la opción de movimiento simétrico se puede utilizar para mover geometrías iguales y diferentes.

Puede utilizar esta opción con un plano simétrico virtual determinado en forma automática en función de la ubicación del controlador MoverHerramienta que se utiliza para trasladar o rotar geometría. o puede utilizar el comando de herramienta Punto de apoyoBisagra, punto de pivote. Cuando se utiliza la herramienta Mover, puede seleccionar un objeto y utilizar la guía de herramientas Punto de apoyo para mover otros objetos a su alrededor. para establecer un plano simétrico fijo.

En un plano simétrico con punto de apoyo seleccionado, la geometría, que es igual en ambos lados del plano, se busca y mueve en forma automática cuando se mueve la geometría de un lado del plano. El centro de cada objeto seleccionado determina sobre qué lado del plano se apoya la geometría.

Las caras, los bordes, los vértices, las curvas de sección y las curvas de boceto se pueden mover en forma simétrica. Las curvas que se superponen en forma parcial al plano simétrico se pueden mover. La opción de movimiento simétrico no está disponible para mover objetos que cuentan con una asociación simétrica establecida.

Mover los objetos en forma simétrica sobre un plano simétrico virtual

1. Seleccione dos o más objetos.

2. Haga clic en la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría..
3. Haga clic en Movimiento simétrico en el panel Opciones de movimiento.

4. Haga clic sobre una de las flechas de traslación y arrastre. A medida que arrastra, aparece un plano simétrico fantasma en el centro del controlador MoverHerramienta que se utiliza para trasladar o rotar geometría., perpendicular a la posición en la cual arrastra. Los movimientos se reflejan en ese plano. En el otro lado del plano simétrico virtual se muestra un controlador MoverHerramienta que se utiliza para trasladar o rotar geometría. fantasma para indicar la traslación o rotación simétrica. Los objetos seleccionados se mueven en forma simétrica sobre el plano indicado.

   Para restaurar el plano simétrico virtual, modifique la selección o pase a la opción Movimiento simétrico.

Ejemplos

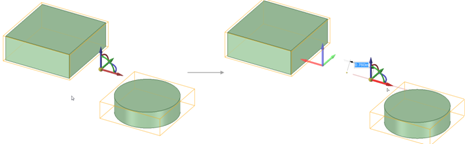

Movimiento simétrico de dos sólidos en un plano simétrico virtual.

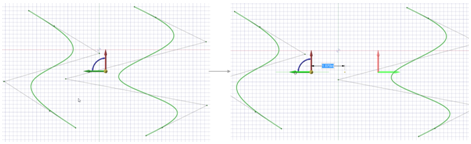

Movimiento de dos curvas.

Mover objetos en forma simétrica con un plano simétrico con punto de apoyo seleccionado

1. Cree un plano o una cara planar.

2. Seleccione uno o más objetos.

3. Haga clic en la herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría..

4. Haga clic en Movimiento simétrico en el panel Opciones de movimiento.

5. Haga clic en el comando de herramienta  Punto de apoyoBisagra, punto de pivote. Cuando se utiliza la herramienta Mover, puede seleccionar un objeto y utilizar la guía de herramientas Punto de apoyo para mover otros objetos a su alrededor..

6. Haga clic en el plano o la cara planar para especificar el plano simétrico.

   Los objetos en el otro lado del plano de punto de apoyo con geometría coincidente se detectan en forma automática y se mueven simétricamente por el plano.

7. Arrastre una flecha de rotación o traslación en el controlador MoverHerramienta que se utiliza para trasladar o rotar geometría. para modificar la geometría en forma simétrica en el plano simétrico con punto de apoyo seleccionado.

Ejemplos

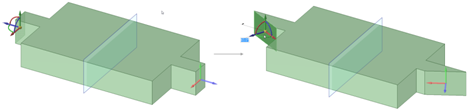

Al girar un borde, se modifica la geometría coincidente en el otro lado del plano simétrico con punto de apoyo seleccionado.

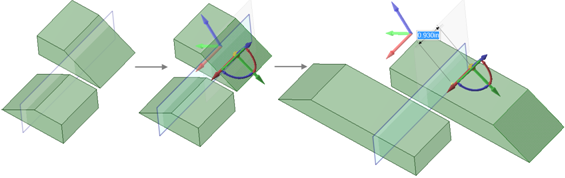

Movimiento de caras que son simétricas, pero se encuentran parcialmente del otro lado del plano simétrico. El centro de cada uno de los cuadros de límite de los objetos se encuentra en cualquier lado del plano para que la herramienta de movimiento simétrico pueda detectar la geometría simétrica y las caras angulares se puedan mover.
