Tolerancias de plegado

Los cálculos de tolerancias de plegado utilizan lo que se conoce como un factor K. Esta es la proporción de la ubicación de la línea neutral (t en la imagen de abajo) con respecto al espesor de material (T). Cuando el metal se dobla, el material de radio interior se coloca en un estado compresivo, mientras que el material del radio exterior se pone en tensión. La línea neutral es el punto cero de tensión en el que el material pasa de la compresión a tensión.

Factor KParámetro de plegados en una pieza de chapa metálica utilizada para calcular el radio de plegado. Factor K es un porcentaje del espesor de metal y depende de factores como el material y el tipo de operación de plegado. Se relaciona con la profundidad del eje neutral; una línea en la chapa en la que la longitud no cambia cuando la chapa se dobla. El interior del pliegue está bajo compresión, la parte exterior está bajo tensión, y el eje neutral está en algún lugar entre el punto medio del material (factor K=0.50) y un punto más cercano al interior del pliegue (factor K=0,25 ). = t/T

El factor K es un cálculo geométrico y no tiene en cuenta factores físicos de un determinado proceso de plegado (tipo de material, tipo de operación de plegado, herramientas, etc.). Debido a ello, la única forma de conocer el verdadero factor K para una configuración dada es hacer un cálculo invertido desde un pliegue actual. En otras palabras, plegar el metal, medir el resultado y calcular el factor K.

SpaceClaim determina el factor K de curva de modo para que tenga un resultado más exacto, sin cambiar el factor K o sin cambiar frecuentemente las tablas de plegado. La tolerancia de plegado predeterminada produce un resultado preciso de pliegues normales con herramientas normales y una embutidora normal. Para piezas básicas, se deben utilizar las tolerancias predeterminadas. En casos especiales, puede utilizar una tabla de tolerancias de plegado.

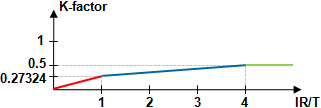

La curva de valores predeterminados utilizados en [% =General.ProductName%] se muestra a continuación.

El gráfico muestra tres segmentos: rojo, azul y verde.

• El segmento rojo representa radios de plegado de menor espesor que el del material. Debido al límite físico de la compresibilidad acero, es difícil obtener las curvas con un radio menor que el espesor de un proceso de plegado al aire.
• El segmento azul muestra que, a medida que el radio interior aumenta, el factor K no es constante. Se aumenta hasta aproximadamente 0.5 cuando el radio interior es aproximadamente cuatro veces el espesor del material. Sin embargo, no aumenta más allá debido a que el material no se estira más. No es posible un factor K superior a 0.5.
• El segmento verde es constante en 0.5 , que es el eje neutral para pliegues con un radio superior a cuatro veces espesor del material.

El punto en el que el segmento rojo y el azul coinciden es importante. Representa un radio de plegado igual al espesor del material. Para los pliegues normales, un retrocálculo determina que el factor K es:

K = (4-PI) / PI = 0.27324

Esto puede ser confirmado los fabricantes de la embutidora. Es correcto los pliegues normales porque se basa en el resultado físico real.

Puede crear tablas de tolerancia de plegado para los materiales y procesos. Cuando se llenan las tablas (que es una tarea única), puede desplegar las tablas o utilizar el valor predeterminado.

Con diseño seleccionado de chapa metálica en el nivel superior de la estructura de árbol, la opción Tipo Factor KParámetro de plegados en una pieza de chapa metálica utilizada para calcular el radio de plegado. Factor K es un porcentaje del espesor de metal y depende de factores como el material y el tipo de operación de plegado. Se relaciona con la profundidad del eje neutral; una línea en la chapa en la que la longitud no cambia cuando la chapa se dobla. El interior del pliegue está bajo compresión, la parte exterior está bajo tensión, y el eje neutral está en algún lugar entre el punto medio del material (factor K=0.50) y un punto más cercano al interior del pliegue (factor K=0,25 ). se muestra en el grupo Chapa metálica del panel Propiedades. De forma predeterminada, el tipo de factor K se coloca en Variable, pero también se puede establecer un factor K constante K.

La opción tipo de factor K Constante le permite introducir un valor numérico en la pieza. Mediante esta opción, puede asignar el diseño a otra función CAD convencional, o bien, ajustar el diseño a los estándares o los niveles de tolerancia exclusivos del fabricante para lograr distintos resultados de desplegado.

Solo debe cambiar el factor K para que corresponda a la de las propiedades de trabajo del metal.
