Rotación de las paredes de chapa metálica

Seleccione una cara de la pared de chapa metálica y girarla con el controlador de movimiento. Si selecciona el interior de una cara para girar alrededor del centro del pliegue interior o seleccione la cara exterior a girar alrededor de su línea exterior del molde.

Se selecciona una unión predeterminada para girar alrededor basada en qué unión hace que gire la porción más pequeña de la pieza. Para girar alrededor de otra unión, arrastre el ancla del controlador de movimiento (la bola central) hasta un borde sobre la otra intersección.

Rotación una pared de chapa metálica

1. Haga clic en Move (MoverHerramienta que se utiliza para trasladar o rotar geometría.) en el grupo Edit (Editar), en la pestaña Design (DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.).

2. Seleccione una cara de la pared que desea rotar.

   La cara que seleccione determina el punto de rotación:

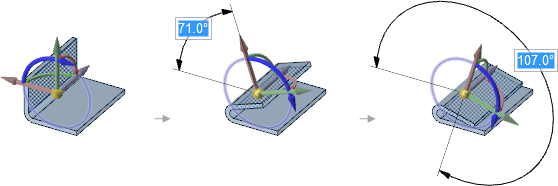

   Seleccione la cara interior para girar alrededor del interior del pliegue:

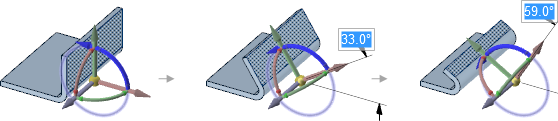

   Seleccione la cara exterior para girar alrededor del exterior del pliegue (la línea exterior del molde):







   Cuando una pared gira alrededor de la línea exterior del molde, cambia el tamaño de las paredes. Este tipo de rotación es útil ya que la línea del molde es un punto mensurable para la inspección.

   Si la cara está conectada a más de una unión, entonces se selecciona la unión más cercano al punto en la que haga clic:







3. Seleccione el eje de rotación azul y gire la pared.

   La herramienta MoverHerramienta que se utiliza para trasladar o rotar geometría. se detendrá cuando la pared toque otra pared.

   La curva cambiará de dirección si gira la pared, de modo que su inclinación sea superior a 180°.

Ejemplo

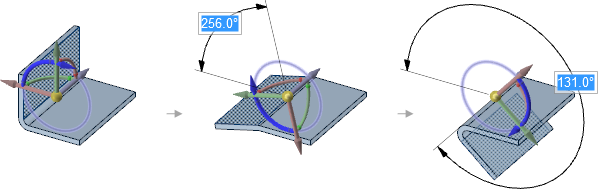

GirarAvanzar en una trayectoria alrededor de un eje. Utilice la herramienta Arrastrar para girar caras, bordes o una hélice alrededor de un eje. El eje puede ser una línea recta, eje o borde. Véase Giro sustractivo. la pared interior de modo que el pliegue se invierta.

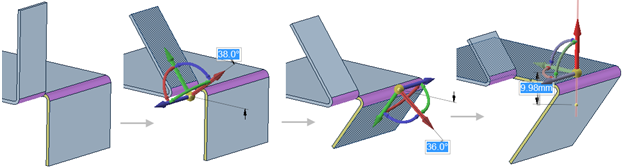

Gire las paredes que estén divididas sobre un borde alrededor de una unión plegada y, posteriormente traduzca la cara base compartida por las paredes divididas.
