Creación y edición de piezas de láminas metálicas

Cree un nuevo diseño de lámina metálica con las herramientas de la pestaña Lámina metálica. Consulte Convertir un diseño a chapa metálica si ya modeló la pieza.

Crear un diseño de lámina metálica nuevo

1. Haga clic en la pestaña Lámina metálica.

2. Seleccione una herramienta en el grupo Boceto.

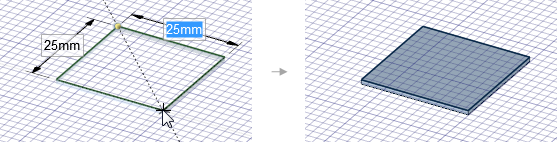

3. Cree el boceto de la primera pared de su pieza de lámina metálica:





   Puede obtener una vista previa del espesor de la pared mientras crea el boceto.

   Consulte Bocetos de piezas de láminas metálicas para obtener instrucciones e información detallada.



4. Haga clic en ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. en la pestaña Lámina metálica.

5. Seleccione uno o más bordes y arrastre las paredes laterales de su pieza:



   Las uniones, los rebajados de esquinas y las flexiones se crean automáticamente según sea necesario.

   Consulte Arrastre de piezas de láminas metálicas para obtener instrucciones e información detallada.

Resaltar objetos en un diseño de lámina metálica

Seleccione las opciones en el grupo de la cinta Resaltar en la pestaña Lámina metálica.

Puede activar y desactivar el resaltado de las uniones, los rebajados, las muescas y otros objetos de lámina metálica. Además, puede personalizar los colores de resaltado en las Opciones de láminas metálicas de SpaceClaim.
