Utilice la herramienta
Split (Dividir
) en el grupo Create (Crear) en la pestaña Sheet Metal (Chapa metálica) para dividir caras de chapa metálica y crear canales parciales.

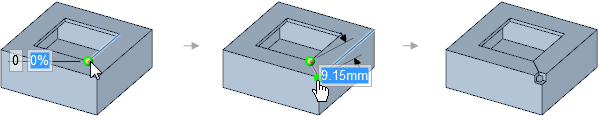

Puede utilizar la herramienta Split (División) y la guía de herramientas Seleccionar dos puntos de corte y una esquina para cualquiera o ambos puntos para realizar una unión sesgada, como se muestra a continuación. Los relieves de esquina se crean automáticamente cuando sea necesario.
Solo puede seleccionar una cara, no un espesor de borde, con esta herramienta. No puede dividir una cara plegada.

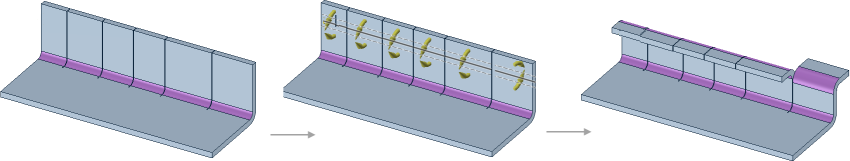

Cuando se crean varias divisiones a lo largo de una pieza de chapa metálica, independientemente de si se usan uno o dos puntos de corte o dirección de pliegue, el pliegue resultante extiende la longitud de la pieza de chapa metálica a través de todas las divisiones y, a ambos lados de la división(es):
La opción Split face gap (Espacio de la cara dividida) en Sheet Metal options (Opciones de Chapa metálica) controla el ancho de un espacio donde utiliza la herramienta Split (División).
Haga clic en Split (División) del grupo Crear en la pestaña Chapa metálica.
Seleccione la guía de herramientas Select Two Cutter Points (Seleccionar dos puntos de corte).
Cambiar la selección para la herramienta Relief (Relieve), si es necesario.
La forma del extremo de una división parcial se determina por el tipo de relieve seleccionado para la herramienta Relief (Relieve). La herramienta Relief (Relieve) se coloca en Square (Cuadrado) en el ejemplo que aparece a continuación.

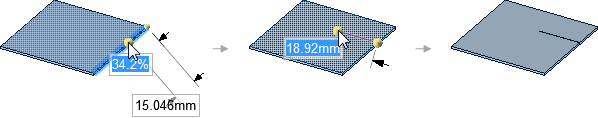

Haga clic en un punto en un borde.
Puede introducir una dimensión para el porcentaje de la distancia a lo largo del borde o la distancia desde el extremo del borde.
La bola amarilla se vuelve verde cuando el extremo se ajusta en un punto.
Haga clic en el punto del extremo de la división o del canal.
Haga clic en Split (Dividir) y, a continuación, seleccione un borde impreso o una curva bosquejada.
Las siguientes guías de herramientas le ayudarán a través del proceso:
|
|
La guía de herramientas Select Cutter Point (Seleccionar punto de corte) está activa de forma predeterminada. Esta guía de herramientas divide una cara perpendicular para un borde en el punto que ha seleccionado. |
|
|
La guía de herramientas Select Two Cutter Points (Seleccionar dos puntos de corte) le permite seleccionar dos puntos y se hace una división entre los puntos. Se utiliza el radio de ajuste de SpaceClaim Options > Snap (Opciones > Ajuste). |
