Cree la parte inferior de la escuadra.

1. Debe extruir un borde para formar una superficie.

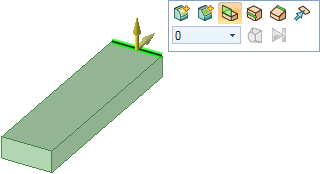

   1. Haga clic en el borde posterior del sólido con la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. seleccionarlo.

      El borde está resaltado y las opciones de borde aparecen en el panel y la minibarra de herramientas de Opciones. Mueva el ratón más cerca de la minibarra de herramientas para que sea más opaca.

      Si mueve el modelo en la ventana de DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior., haga clic en el botón Home (inicio) en el grupo Orientar en la pestaña DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior.. También puede pulsar la tecla H. Esto orienta el modelo a la vista predeterminada y determina su tamaño para que se adapte a la ventana de DiseñoModelo bidimensional o tridimensional que contiene al menos un componente de nivel superior., como se muestra en las imágenes.







   2. Seleccione la opción ExtruirPara arrastrar una cara con los bordes. Los bordes se extienden para poner el límite a la cara extruida, y se crea una nueva sección definida por los bordes. círculoen el panel Opciones.

      (Puede mover el ratón sobre cualquier opción para que se visualice la información que explica la opción).

      Las flechas de ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. cambian para indicar las dos direcciones predeterminadas en las que puede extruir el borde.

   3. Arrastre el borde hacia arriba para comenzar a crear una superficie.







   4. Mientras arrastra, pulse y suelte la barra espaciadora para visualizar un campo de dimensión.

      Puede pulsar la barra espaciadora para editar una dimensión cada vez que se visualice una dimensión.

   5. Introduzca 1.4.

   6. Pulse Intro para completar la superficie.

      Esta superficie ahora aparece en el árbol de estructuras, debajo de los sólidos.

2. Arrastre la superficie a un sólido.

   1. Haga clic en la superficie que acaba de crear y arrastre hacia la parte delantera del sólido, como se muestra a continuación.







   2. Introduzca 0.483 para que coincida con el espesor de su primer sólido.

   3. Pulse Intro para terminar de arrastrar y crear la superficie.







      En el árbol de estructuras, la superficie desaparece y este nuevo sólido se combina automáticamente con el primero.

3. Guarde su trabajo.
