Ahúse el extremo de la escuadra (Parte 1)

1. Trace un punto dimensionado en la cara superior del brazo largo de la escuadra, como se muestra en la figura.

   1. Haga clic en la herramienta Seleccionar en el grupo de la barra de herramientas Editar y seleccione la cara superior de la pieza inferior de la escuadra.

      Tenga en cuenta que, si pulsa la tecla Esc varias veces, volverá a la herramienta Seleccionar.

   2. Haga clic en la herramienta PuntoÚnico lugar en la cuadrícula del boceto. Objeto 2D que no tiene altura, ancho o longitud. El origen, un eje y un vértice son ejemplos de puntos. Utilice la herramienta Punto para trazar un punto en la cuadrícula del boceto. Los puntos son útiles como referencia dimensional, para dividir y crear un punto en una línea o curva a través de la cual se quiere dibujar un círculo de tres puntos. en el grupo de la barra de herramientas Boceto.

      Usted está ahora en modo Boceto. La cuadrícula del boceto aparece y la herramienta del modo Boceto está activa en el grupo de la barra de herramientas ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento.. Dado que ingresó en el modo Boceto con una cara seleccionada, SpaceClaim supone que desea dibujar en esa cara, y orienta la cuadrícula del boceto a lo largo de esa cara.

   3. Haga clic en Plan View (VistaAjustes de orientación que puede aplicar a su diseño, incluido giro, panorámica y zoom. Puede ajustar estos parámetros individualmente o puede aplicar una de las siguientes vistas preconfiguradas: trimétrica, isométrica, arriba, abajo, adelante, atrás, derecha, izquierda. También puede seleccionar la vista de ajuste y haga clic en la cara para ver el frente. del plano) en el grupo de la barra de herramientas o la minibarra de herramientas Orientar para ver el encabezado de la cuadrícula del boceto.

   4. Coloque el cursor sobre el vértice inferior derecho de la cara (como se muestra a continuación) y, a continuación, pulse y suelte la tecla Mayús, a continuación, mueva el ratón hacia la parte posterior de la escuadra a lo largo del borde derecho sin pulsar ningún botón del ratón. Aparece un campo de dimensión.







      Este método (que también se conoce como dimensionado con “Mayús+toque”) permite dimensionar cualquier objeto de cualquier herramienta a partir de un objeto de referencia.

   5. Pulse y suelte la barra espaciadora para dimensionar la distancia del punto desde el vértice (1.5” lo largo del borde).

      Pulse la tecla Tab si necesita cambiar los campos de dimensión.

   6. Pulse Intro para crear el punto.

      Si creó un punto en el lugar equivocado, puede pulsar Ctrl+Z o hacer clic en en la barra de herramientas de acceso rápido (en el lado izquierdo de la barra del título de SpaceClaim) para intentarlo nuevamente.

2. Dibuje una línea con ángulo.

   1. Haga clic en la herramienta LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes. en el grupo de la barra de herramientas Boceto.

      Puede utilizar la tecla L como un método abreviado del teclado de la herramienta LíneaLínea recta, arco o estría que se dibuja en modo Boceto o en un plano de esquema. Las líneas tienen longitud pero no área. Cuando se transfiere un boceto a 3D con la herramienta Arrastrar, las líneas se convierten en bordes..

   2. Haga clic en el punto que creó en el paso anterior (aparece una pequeña esfera verde cuando el cursor está sobre el punto) y, a continuación, mueva el cursor para crear una línea similar a la imagen (los bordes se resaltarán cuando el cursor esté sobre ellos para indicar coincidencia).

      Aparecen dos dimensiones: una para la longitud de la línea y una para el ángulo formado entre la cuadrícula del boceto y la línea.

   3. Pulse y suelte la barra espaciadora para dimensionar la línea. Con la tecla Tab, cambie a la dimensión del ángulo e introduzca 103 para cambiar el ángulo de la línea.







   4. Pulse la tecla Esc para finalizar la creación de la línea final.

      También puede hacer clic con el botón derecho y seleccionar Finish Line (Finalizar línea)

3. Quite el material de la escuadra.

   1. Vaya a la vista de Inicio y pulse P para ingresar en la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido..

      Ahora está nuevamente en el modo 3D. La herramienta del modo 3D está activa en el grupo de la barra de herramientas ModoTres maneras de diseñar: Boceto, Sección transversal, o 3D. Puede alternas entre los modos en cualquier momento..

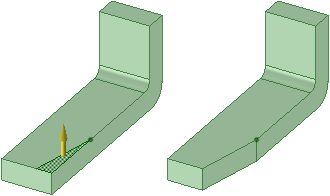

   2. Haga clic en la región triangular creada por la línea y el borde de la escuadra.

      Tenga en cuenta que la línea divide correctamente la superficie original en dos superficies.

   3. Arrastre hacia abajo hasta eliminar todo el material.







      Observe que mientras arrastra, la herramienta ArrastrarHerramienta que se utiliza para distorsionar o deformar geometría. Utilice la herramienta Arrastrar para desplazar, extruir, girar, barrer, hacer bosquejos y combinar caras, o bien para redondear,biselar o extruir bordes. Al convertir un boceto en 3D, arrastrar una línea genera una superficie, y arrastrar una superficie crea un sólido. supone que usted desea retirar el material, y el cursor cambia para indicar que la acción es sustractiva. Si arrastra en la dirección opuesta, se agregará material.

4. Guarde su trabajo.
